Genel bilgi
Teller ve şeritler için sürekli vakumlu kaplama üretim hattı
Bakır Teller ve Şeritler için Hat İçi Püskürtme Sistemi
Gümüş kaplı bakır teller üretim hattı
Gümüş, Altın veya Bakır kaplı Bakır Tel.
Karbon ve Cam Elyaflar İçin Hat İçi Püskürtme Kaplama Sistemi
Uygulama
1. Metal iletken filamentler
2. Metal bobin şeritleri, kalınlık 1 mm'den az
3. Fiber Optik Kablolar
4. Kimyasal fiber teller
5. Kimyasal elyaf hattı

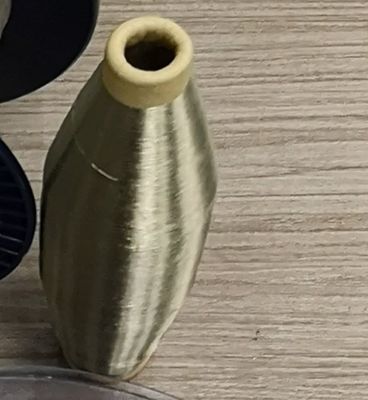

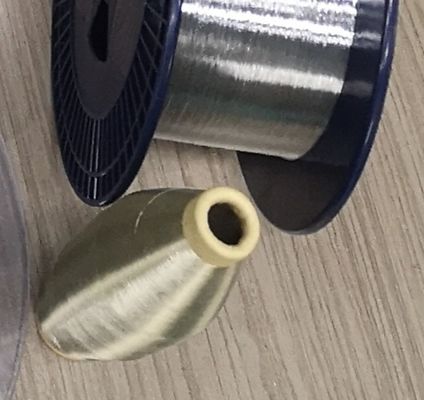

6. Cam iplikler ve karbon iplikler bakır kaplama
7. Karbon iplikler ve cam iplikler alüminyum kaplama
9. PVD gümüş kaplı bakır tel,
10. Gümüş kaplı fiber optik kablo
11. Altın kaplama tel makinası
12. Gümüş kaplama bakır şerit
13. Bakır, bronz ve pirinç kablolarda gümüş kaplama
14. Bakır tel ve şeritler için Yeni Çok Katmanlı Kaplama Hattı
15. Fiber Optik Kablo için Gümüş Kaplama Makinesi

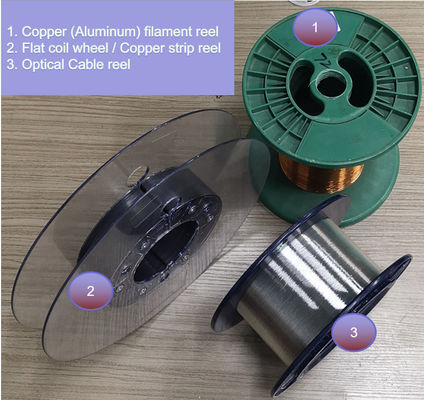

Yüzeyler kaplanabilir:
İnce teller ve şeritler: metal tel, kalınlığı 1 mm'den az olan metal bobin şeridi, optik lif, kimyasal lif bükülmüş filament ve tel (bazalt lif ve karbon lif tel dahil), cam iplikler, karbon iplikler.
Arka fon
Onlarca yıllık araştırma ve geliştirmeden sonra, vakumlu kaplama, çeşitli endüstrilerde olumlu bir uygulama alanı olan oldukça olgun bir film biriktirme işlemi olmuştur.Yüzey özelliklerini ve işlevlerini değiştirebilen sürekli tellere ve şeritlere vakum kaplama tekniğini uygulamak için kapsamlı teknolojiler gerektirir, önemli hafif performansı yapay zeka cihazları için bir avantaj sağlar.
Teller ve şerit yüzeyler için mevcut vakumlu kaplama üretim hattının Anahtar Türleri
(1) Ayrılmış tip
Kaplama hattı, alt tabakaların (teller ve şeritler) ön temizleme cihazını içermez.Daha önce temizlenmiş olan dik şerit rulosunu çözme, ön ısıtma, kaplama ve geri sarma cihazları ile donatılmış kapalı bir vakumlu kaba koyar.İstenilen çalışma vakum basıncına vakumla boşaltıldıktan sonra, ön ısıtma sürecini ve ardından metal filmlerin biriktirilmesini başlatır.Bu tip ekipmanın yapısı basittir, ancak çok düşük üretim verimliliği ve kaplanmış alt tabakalarda ikinci kez kirlenme sorunu vardır.

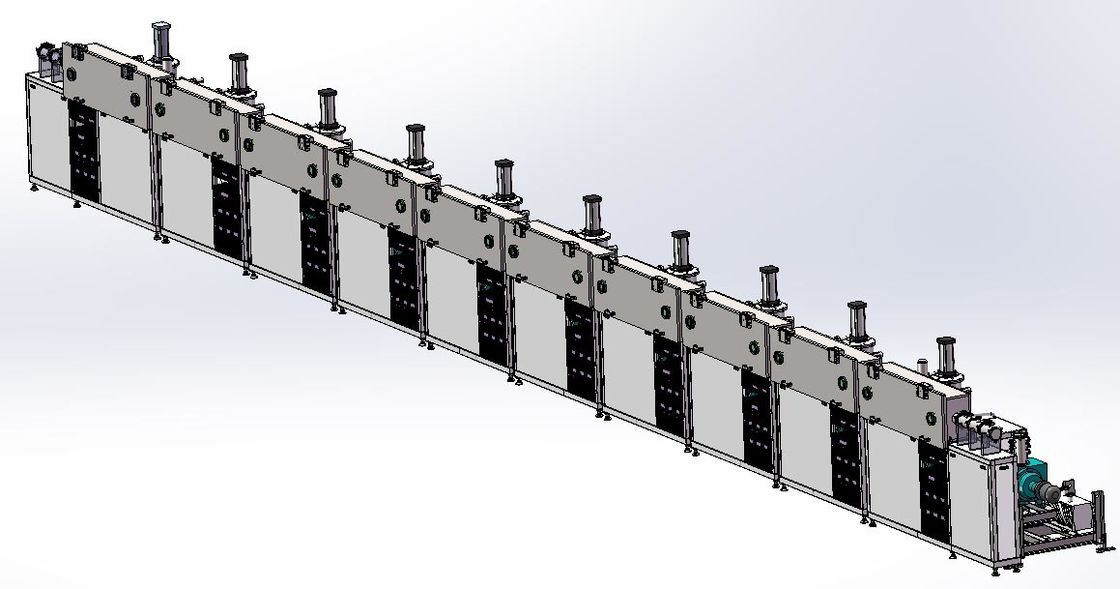

(2) Havadan Havaya tam sürekli kaplama tipi
Havadan Havaya tam sürekli kaplama hattı, atmosfer ortamında temizleme ön işlemini içeren tamamlanmış bir sürekli kaplama işlemidir ve daha sonra alt tabakalar (şeritler veya teller), metal filmlerin biriktirilmesi için vakum odasına girer. tamponlama odaları aracılığıyla tekrar atmosfer ortamına geri döner.
Havadan havaya sürekli kaplama hattı temel yapısal modüller:
A: Ön işlem modülünü temizleyen yüzeyler (şeritler veya teller)
B: Soğutma modülü
C: Tavlama modülü
D: Film biriktirme odası
E: Döngü cihazları ve vakum tamponlama odası.
Tüm kaplama hattının yapısı, işletim ve kontrol sistemi daha karmaşıktır, son derece yüksek yatırımdır, ancak yüksek çıktı ve üretim maliyetini verimli bir şekilde azaltmanın avantajları, üreticiler için çok cazip hale getirmektedir.Royal Technology ekibi, endüstriyel üretim hattını 2019 yılında küçük bir demo cihaza dayanarak kurdu, kaplama hizmetinin dış kaynak kullanımının bize sunulduğunu duyurmaktan heyecan duyuyoruz.
Sürekli kaplama hattının yatırımıyla ilgilenen bize danışmaya hoş geldiniz, anahtar teslimi kaplama çözümü sunuyoruz.
(3) Evrensel Tip
Üniversal tip, komple bir kesintisiz üretim hattı oluşturmak için alt tabakaları (şeritleri) temizleme ön işlemi, sıcak daldırma kaplama ve vakumlu kaplama 3 işlemlerini birleştiren bir kaplama hattıdır.Kuru ve kuru kaplama işlemlerinin birbiriyle uyumlu olmasını sağlayan, aynı zamanda yüksek kaliteli ve ekonomik metal kaplı şeritler üretebilmektedir.
(4) Çok katmanlı kaplama tipi
Üretim hattı birkaç farklı PVD kaplama yöntemini birleştirir: Elektron ışını buharlaştırma kaplaması, magnetron püskürtme biriktirme ve plazma ile güçlendirilmiş CVD biriktirme.
E-beam ön ısıtma ile, şeritlerin üzerinde ışıma tahliyeli plazma bombardımanı temizleme yüzey işlemleri, ardından farklı biriktirme işlemleriyle yüzeyde çok katmanlar biriktirin.
İlk katman, metal film ile substrat yüzeyi arasında güçlü bir yapışma gerektirir, bu nedenle magnetron püskürtme biriktirme kullanılır;ikinci katman, çeşitli kaplama malzemelerini biriktirmek için Elektron ışınlı buharlaştırma yöntemini kullanır, yüksek elektron ışını enerji yoğunluğuna ve yüksek ısıtma sıcaklığı performanslarına sahiptir;üçüncü katman, yüksek homojenlik, ince son işlem, yüksek sertlik ve kararlı kimyasal karakterli film oluşturmak için plazma ile güçlendirilmiş CVD biriktirme yöntemini kullanır; koruyucu katman için iyi bir seçimdir.
Kapsama gelince, şeritler çok katmanlı kaplama türü hala Ar-Ge'nin birincil aşamasındadır, ayrıca yüksek üretim maliyeti ve düşük üretkenlik dezavantajları, üreticilerin sıcak daldırma ve elektrokaplama geleneksel yöntemlerini seçmesine neden olur.Ancak ürünlere sağladığı ekstra katma değeri ve çevre dostu özellikleri, ileriye dönük iyi bir uygulama olduğunu göstermektedir.
Royal Technology, hem kaplama hizmeti hem de satır içi püskürtme sistemi sağlar.Bu uygulamayla ilgileniyorsanız lütfen bizimle iletişime geçin.Fikirlerinizi bizimle paylaşın, gerçeğe dönüşmenize yardımcı oluruz.
