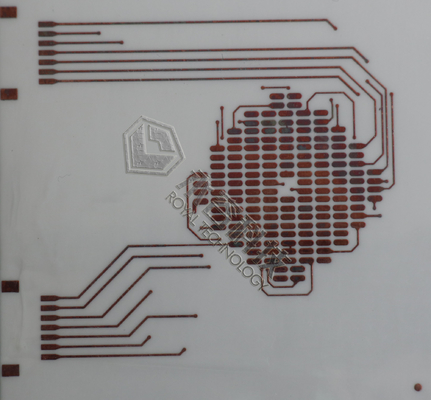

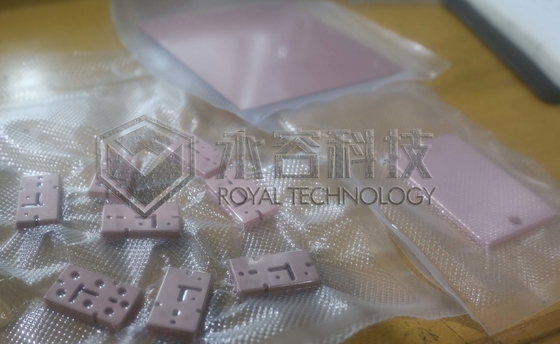

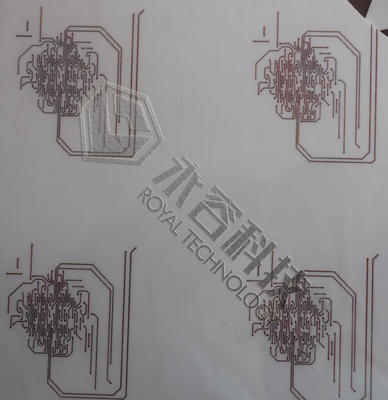

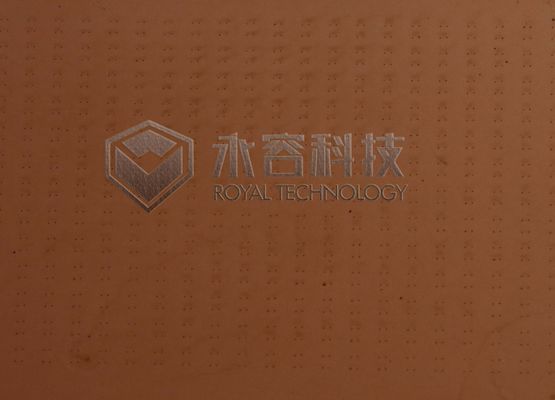

Seramik dielektrik filtreler üzerindeki PVD Direct Plating Silver, elektronik endüstrileri için 5G baz istasyonu ve diğer yarı iletkenlerle uygulanan gelişmiş bir kaplama teknolojisidir.Tipik bir uygulama Seramik Yayılan Yüzeydir.Alüminyum Oksit (Al2O3) üzerine PVD vakum püskürtme teknolojisi ile AlN substratları üzerine Gümüş / Bakır iletken film biriktirme, her şeyden önce geleneksel üretim yöntemlerine kıyasla büyük bir avantaja sahiptir: DBC LTCC HTCC, çok daha düşük üretim maliyetlerine sahiptir.Royal Technology'nin ekibi, geleneksel sıvı gümüş fırçalama işleminin yerini alabilen püskürtme teknolojisi ile başarılı bir şekilde uygulanan PVD Gümüş Kaplama sürecini geliştirmek için müşterimizle işbirliği yaptı.
tipik uygulamalar
Sadece birkaç isim vermek gerekirse, daha fazla uygulama için lütfen Royal Tech ile iletişime geçin.

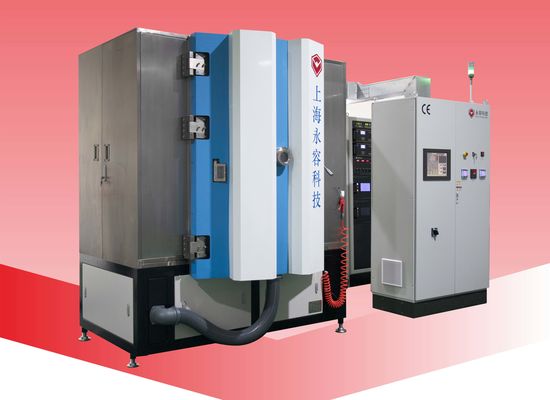

RTAS1215 toplu Püskürtme sistemi, yükseltilmiş versiyondur, en yeni sistemin çeşitli avantajları vardır:
Daha Yüksek Verimli Proses
1. Ciro fikstür tasarımı ile çift taraflı kaplama mevcuttur
2. Birden fazla kaynak için 8 adede kadar standart düzlemsel katot flanşı
3. Döngü başına 2,2 ㎡ seramik yongaya kadar büyük kapasite
4. Tam Otomasyon, PLC+Dokunmatik Ekran, TEK tuşla kontrol sistemi
Düşük Üretim Maliyeti
1. 2 set manyetik süspansiyonlu moleküler pompa, hızlı başlatma süresi, ücretsiz bakım ile donatılmıştır
2. Maksimum ısıtma gücü
3. Kaplamaların hızlı bir şekilde biriktirilmesi için 8 adede kadar ark kaynağı ve 4 püskürtme katotu kullanımı için optimum alan için sekizgen oda şekli
Teknik özellikler
Modeli: RTSP-Ag1215
Hazne Yüksekliği (mm): 1500
Hazne çapı (mm): φ1200
Püskürtme Katotları Montaj Flanşı: 4
İyon Kaynağı Montaj Flanşı: 1
Ark Katotları Montaj Flanşı: 8
Uydular (mm): 16 x Φ150
Darbeli Önyargı Gücü (KW): 36
Püskürtme Gücü (KW): DC36 + MF36
Ark Gücü (KW): 8 x 5
İyon Kaynak Gücü (KW): 5
Isıtma Gücü (KW): 36
Etkili Kaplama Yüksekliği (mm): 1020
Manyetik Süspansiyon Moleküler Pompa: 2 x 3300 L/S
Kök Pompa: 1 x 1000m³/h
Döner Kanatlı Pompa: 1 x 300m³/h
Tutma Pompası: 1 x 60m³/h
Kapasite: 2,2 ㎡
Kurulum Alanı (U x G x Y) mm: 4200*6000*3500
site içi
Yapım Süresi: 2016'dan beri
Miktar: 3 takım
Yer: Çin
Pazarın büyük talebiyle karşılaştırıldığında, toplu sistemin üretkenliği düşüktür;otomatik olarak robot yükleme/boşaltma cihazlarıyla In-line püskürtme sistemini (sürekli püskürtme biriktirme hattı) geliştirmeye adadık.Bu sistemle ilgilenen herkes, daha fazla özellik için lütfen teknisyenimizle iletişime geçin.
