Basılı devre kartı PCB Altın kaplama ekipmanları TiN Altın püskürtme makinesi

Başvurular

RTSP1215 makinesi, kupre PCB'lerinin püskürtme deppozisyon teknolojisi ile altın kaplamaları için özel olarak tasarlanmış ve üretilmiştir.

PCB endüstrisiyle ilgilenen herkes, PCB'lerin yüzeyinde bakır kaplamaları olanların oksitlenmekten ve bozulmaktan korunmak için koruyucu bir katman gerektirdiğini bilir.

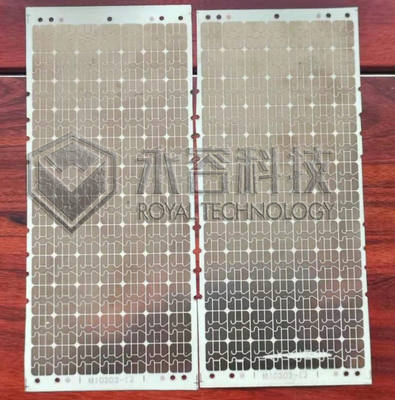

2 yıl önce müşterimizden bir istek aldık, 5G SIM kartı için kullanılan bakır PCB'lerde altın ve bronz renkler üreten bir kaplama çözümü arıyorlardı.Sosyal güvenlik kartları ve akıllı kartlar modülü6 aylık araştırma ve geliştirme sürecinde, uygun kaplama işlemlerini tamamlamak için 20 kez daha fazla deney yaptık.

RTSP1215 kaplama sistemi metalleri depolayabilir: Au altın, Ag gümüş, Cu bakır iletken film aileleri; korozyon direnci metal aileleri: Tantalum ((Ta), Nikel (Ni), Krom (Cr) vb.
bileşik filmler: karbon bazlı metal filmler, nitrit metal filmler.

PVD Altın Kaplama Avantajları

Çevre dostu işlem

Geleneksel Altın galvanizasyonu ile karşılaştırıldığında çok daha düşük üretim maliyeti

Mükemmel Bir Yaşam

Film kalınlığı ve tekdüzelik iyi kontrol edilir

Geniş çapta kullanılabilir, son kullanıcı için daha fazla seçenek

Temel Özellikler

Hızlı depolama oranı için birden fazla depolama kaynağı

Kısa döngü için güçlü vakum pompalama sistemi

Anod doğrusal iyon kaynağı, yapışkanlığı ve depolanmış filmlerin yüksek yoğunluğunu artırmak için

6 adet standart düz katot montaj flensleri

Uyumlu kaplama işlemleri uygulanır

Katotlar ve hedeflerin hızlı değişimi için modüler yapı tasarımı

Beyaz arka planda izole edilmiş 5G devresi mikroçip SIM kartı emblemi


Teknik özellikler

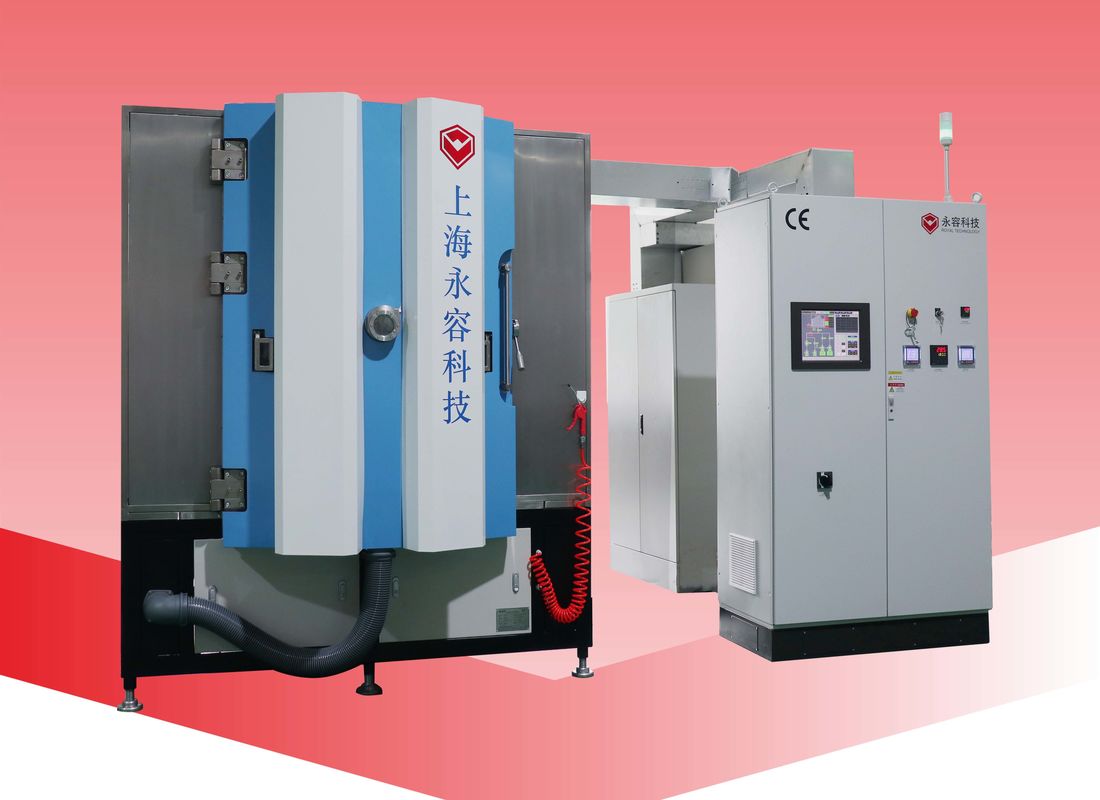

Model: RTSP1215

Oda malzemesi: SUS304

Oda Boyutu: Φ1200*1500mm (H)

Depozisyon Teknolojisi: Magnetron Sputtering

Hedefler: Ta, Au, Ag, Ti, Cr, Zr, Ni, Cu, Grafit (C) vb.

Vakum pompaları: Mekanik pompa: 1x300m3/saat

Sıfırlama pompası:1x60m3/saat

Kök pompası: 1x300L/S

Turbo Moleküler pompa: 2x3500L/S

Gaz Sistemi: Reaktif gaz ve inert çalışma gazı için MFC

Koruyucu Sistem: Çoklu Kendini Kilitleme tasarımı ile HMI programı

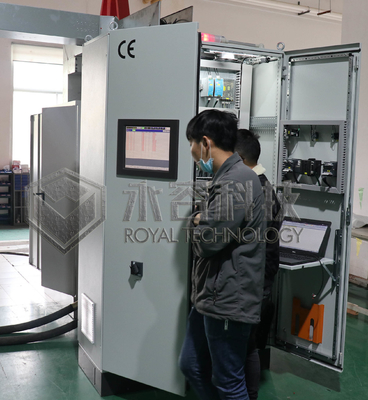

Operasyon ve Kontrol Sistemi: PLC + Dokunmatik Ekran

Soğutma Sistemi: Geri dönüştürme Soğutma suyu

Isıtma sistemi: PDI termik çiftli ısıtıcılar

Maks. enerji tüketimi 130KW Yaklaşık.

Ortalama güç tüketimi yaklaşık 70 kW.

Şekil

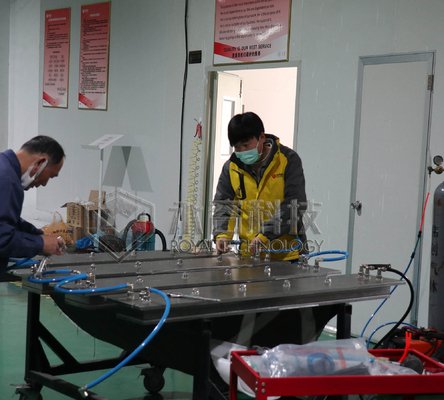

İçeride


Yapım süresi: 2020

Konumu: Şangay, Çin




Daha fazla bilgi için lütfen bizimle iletişime geçin. Royal Teknoloji size tam kaplama çözümleri sunmaktan onur duyuyor.
