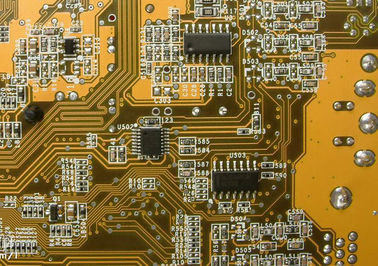

PVD DC Püskürtme İşlemiyle Devre Kartı İletken İnce Film Biriktirme, Bakır kaplama, Au Püskürtme biriktirme
------Büyük Kapasite, Esnek Modül Tasarımı, Hassas İmalat.
Teknik Avantajlar:

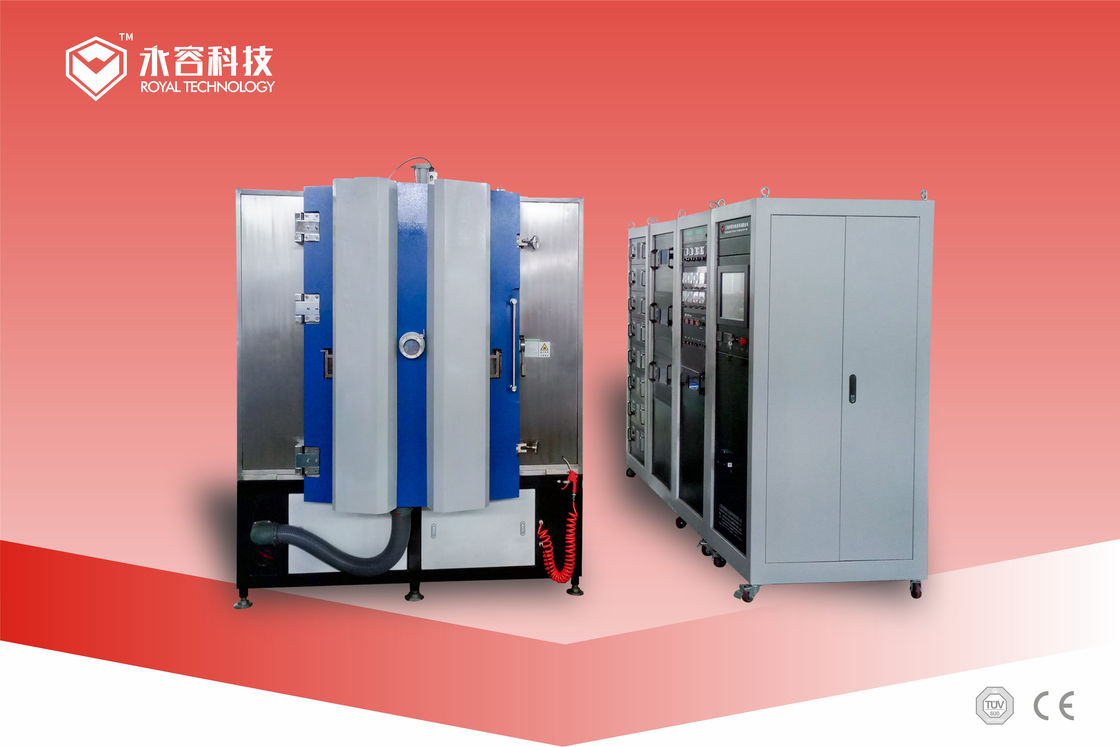

DPC-RTAS1215+ Püskürtme sistemi, orijinal ASC1215 modelinin yükseltilmiş versiyonudur, en yeni sistemin çeşitli avantajları vardır:
Daha Yüksek Verimli Süreç:
1. Ciro fikstür tasarımı ile çift taraflı kaplama mevcuttur
2. Birden fazla kaynak için 8 adede kadar standart düzlemsel katot flanşı
3. Döngü başına 2,2 ㎡ seramik yongaya kadar büyük kapasite
4. Tam Otomasyon, PLC+Dokunmatik Ekran, TEK tuşla kontrol sistemi
Düşük Üretim Maliyeti:
1. 2 manyetik süspansiyonlu moleküler pompa, hızlı başlatma süresi, ücretsiz bakım ile donatılmıştır;
2. Maksimum ısıtma gücü;
3. Kaplamaların hızlı bir şekilde biriktirilmesi için 8 adede kadar ark kaynağı ve 4 püskürtme katotu kullanımı için optimum alan için sekizgen oda şekli

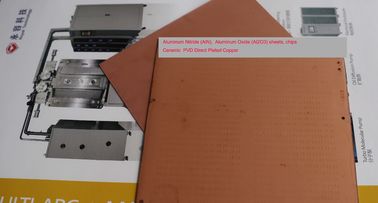

DPC süreci - Doğrudan Kaplama Bakır, elektronik endüstrilerinde LED ve yarı iletkenlerle uygulanan gelişmiş bir kaplama teknolojisidir.Tipik bir uygulama Seramik Yayılan Yüzeydir.Alüminyum Oksit (Al2O3) üzerine PVD vakumlu püskürtme teknolojisi ile AlN substratları üzerine bakır iletken film biriktirme, her şeyden önce geleneksel üretim yöntemlerine kıyasla büyük bir avantaja sahiptir: DBC LTCC HTCC çok daha düşük üretim maliyetlerine sahiptir.
Royal Technology ekibi, PVD püskürtme teknolojisini başarıyla uygulayan DPC sürecini geliştirmek için müşterimizle işbirliği yaptı.

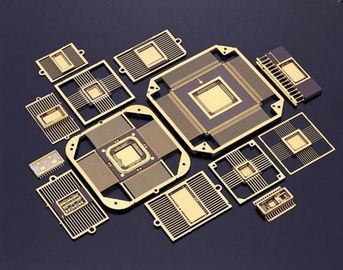

DPC'nin uygulamaları:
HBLED
Güneş yoğunlaştırıcı hücreler için substratlar
Otomotiv motor kontrolü dahil olmak üzere güç yarı iletken ambalajı
Hibrit ve elektrikli otomobil güç yönetimi elektroniği
RF için paketler
mikrodalga cihazları
Teknik özellikler
| Tanım | DPC-RTAS1215+ |
| BölmeYükseklik (mm) | 1500 |
| Hazne çapı (mm) | φ1200 |
| Püskürtme Katotları Montaj Flanşı | 4 |
| İyon Kaynağı Montaj Flanşı | 1 |
| Ark Katotları Montaj Flanşı | 8 |
| Uydular (mm) | 16 x Φ150 |
| Darbeli Önyargı Gücü (KW) | 36 |
| Püskürtme Gücü (KW) | DC36 + MF36 |
| Ark Gücü (KW) | 8x5 |
| İyon Kaynak Gücü (KW) | 5 |
| Isıtma Gücü (KW) | 36 |
| Etkili Kaplama Yüksekliği (mm) | 1020 |
| Manyetik Süspansiyon Moleküler Pompa | 2 x 3300 L/S |
| Kök Pompası | 1 x 1000m³/h |
| Döner Kanatlı Pompa | 1 x 300m³/saat |
| Tutma Pompası | 1 adet60m³/saat |
| Kapasite | 2.2㎡ |
| Kurulum Alanı (U x G x Y) mm | 4200*6000*3500 |
HMI + Dokunmatik Ekran İşletim Sistemi
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size eksiksiz kaplama çözümleri sunmaktan onur duyar.
