EMI Koruyucu Kaplama Makinesi, Cep Telefonu Kılıfı EMI Koruyucu Kaplamalar

Elektromanyetik Interferans (EMI) Kalkan MetalizerUygulamalar:

Cep telefonu, dizüstü bilgisayar, radar hız ölçüm cihazları, araba video bileşenleri gibi elektronik endüstriler.
Diğer Endüstriler Elektromanyetik Müdahale Koruma Fonksiyonuna İhtiyaç Duyar

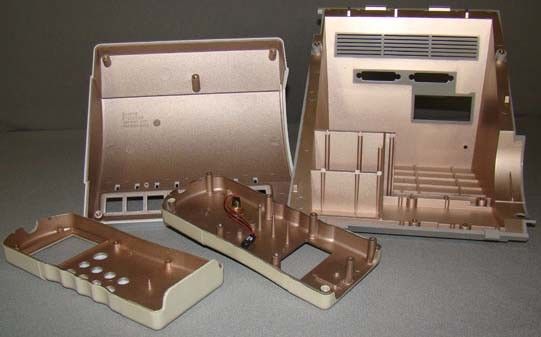

Altyapı Malzemeleri: ABS, PC, PC+ABS, Plastik vb.

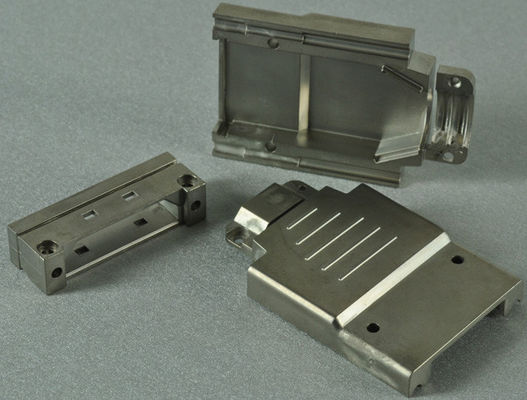

EMI Koruyucu Film Özellikleri

1. Film kalınlığı: 1.5 ~ 3 mikron gereksinimlere bağlıdır.
2. Film direnci: 0.5Ω'dan daha iyi (ohm)
3. Yapışkanlık: 3M810 bant > 5B

EMI koruyucu film kaplama işlemi

1. Düzgün Dökme Paslanmaz Çelik
2. Termal Buharatla Bakır Depozisyonu
3. DC Sputtering Paslanmaz Çelik, Cu film katmanında tam kaplama.

PVD vakum çözeltisi ile EMI Koruma Kaplamaları

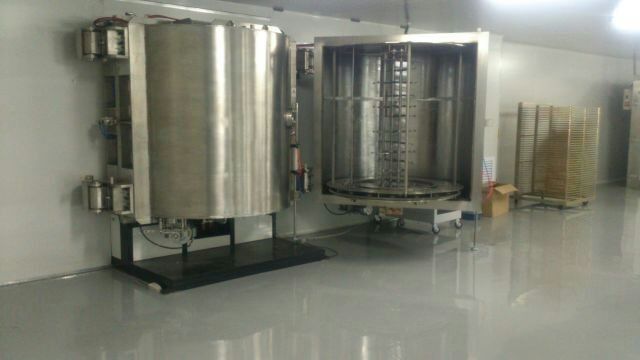

RT1616-EMI Vakum Metalleme Makinesi, telekomünikasyon cihazlarında, bilgisayarlarda, dizüstü bilgisayarlarda, tüketici elektroniklerinde yaygın olarak kullanılan EMI koruyucu ince film çökümü için özel olarak tasarlanmıştır.Ev aletleri, havacılık ve askeri malzemeler.

Avantajlar

Dönüşümler çevre dostu, kirliliksiz yeşil bir işlem kullanarak deponize edilir.
Yüksek Verimlilik
Mükemmel bir uyum.
Yüksek hacimli üretim
Düşük maliyet, seri üretim talebi için ideal çözüm
Yüksek verimlilik,% 98'e kadar
Kalınlığı kontrol edilebilir

Tasarım Özellikleri

1) Yüksek verimlilik için 2 kapılı yapı ve hızlı pompalama hızı
2) PLC kontrolü ile işletim dostu dokunmatik ekran paneli
3) Istikrarlı üretim ve yüksek kalite için insanlık dostu yazılım programı tasarımı.
4) Yüksek püskürtme hedef kullanım oranı düşük üretim maliyetini sağlar.
5) İyi tekdüzelik ve mükemmel yapışkanlık
6) Üretim verimliliğini ve kalifiye oranını artırmak için daha iyi bir performans için gelişmiş tasarım konsepti.
7) Yapışkanlığı iyileştirmek için plazma temizliği ve yüzey aktivitesi tedavisi için iyon kaynağı cihazı.
8) Yüksek vakum pompalama süresi, Polycold ‡ su buharı kriyo pompasıyla % 25 ila % 75 oranında azaltılmıştır.

Polycold, Su Buharı Kriyo Pompası olarak da adlandırılır, Hi-vac sistemlerinde kalan gazın% 65 ila% 95'ini oluşturan su buharını etkili bir şekilde yakalar.Su buharı tipik olarak Polycold ile en reaktif kirlenme vardır, mevcut sisteminizdeki ürün dolaşımını %20 ila %100 artırabilir ve depolama kalitesini artırabilirsiniz.

1. Yüksek vakum pompalama süresini %25 ila %75 azaltır
2. Ürünün %20'den %100'e kadar artması;
3. Tipik olarak bir yıldan daha kısa geri ödeme süreleri;
4. Daha yüksek film kalitesi, daha iyi yapışkanlık ve daha fazla yeniden üretilebilir çöküntü için işleme sırasında daha düşük su buharı kısmi basıncı.

Tip:

• Dikey yönelim, Silindir, 2 kapılı yapı, ön açıklık.

Teknik özellikler:

• Performans

1. Son Vakum Basıncı: 5.0×10'dan daha iyi-6Torr.
2. Çalışma vakum basıncı: 1.0×10- 4Torr
3. Pompalama süresi: 1 atm'den 1.0×10'a- 4Torr≤5 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalize edici malzeme (buharlaşma): Paslanmaz çelik, bakır
5. Çalışma modeli: Tam otomatik / Yarım otomatik / El ile

• Yapı

Vakum kaplama makinesi aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum odası

1.1 Boyut: İç çapı 1600 mm

İç yüksekliği: 1600 mm

Kullanılabilir Yükseklik: 1265mm

Toplam Yükseklik: 1420mm

1.2 Malzemeler: Vakum odası SUS304

Kapı ve flensler SUS304

Oda güçlendirme yapısı: SS41 hafif çelik, boyalı bitirme yüzey işlemi ile.

Oda şasi SS41, boyalı bitirme yüzey işlemi ile hafif çelik.

1.3 Sputtering ve Buharlama Kalkanı: SUS304

1.4 Görünüm Penceresi: oda kapılarında

1.5 Vakum Odası Havalandırma Valfi (sessizleyici dahil)

1.6 Kapı: SUS304 malzemesi Diametrisi 1600mm İç Yüksekliği: 1600mm

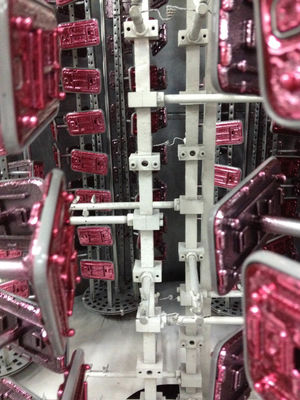

1.7 Depozisyon Sürücü Sistemi: Merkezi sürüş maksimum 1400mm*1265mm

1.8 Sürücü motor: 1/2 HP

1.9 Buharlama Gücü: 1 set/kapı

DC püskürtme gücü: 1 set

Patlatma Katodu boyutu: 125*1400mm

2. Kaba vakum pompalama sistemi

2.1 Yağla mühürlenmiş döner van vakum pompası Leybold

a: Pompalama hızı: 640 m3/saat

2.2 Kök Pompası Leybold

a: Pompalama hızı:4400 m3/saat

2.3 Kaba Vakum Valf: Pnömatik model

2.4 Vakum boru hattı: 6 ′′ ve 8 ′′ SUS304 malzemesi

2.5 Vakum Havalandırma Valfi: 3/8 ′′ elektromanyetik model

3. Yüksek vakum pompalama sistemi

3.1 Yağ difüzyon pompası: RTDP-36

1. Pompalama hızı: 40000L/S
2. En son vakum basıncı: 10'dan daha iyi- 7Torr.
3. Isıtma gücü: 3 faz, 21 kW.
4. Yağ tüketimi: 9 litre

3.2 Soğuk tuzak: 36 ̊, su soğutması yağ akışına karşı

3.3 Yüksek Vakum Valfi: Pnömatik

3.4 Ön hat valfi: Pnömatik

4. Elektrikli Kontrol ve Çalışma Sistemi

4.1 Ana devre: Sigorta olmayan kesiciler, elektromanyetik anahtarlar,
Seri türünde C/T

4.2 Buharlama Gücü

4.3 Buharlama Kontrol Sistemi

4.4 Sputtering Power, DC modeli

4.5 Kontrol Sistemi: PLC + Dokunmatik Ekran Otomatik / El ile

4.6 İşletim sistemi: Dokunmatik ekran + Ekran

4.7 Vakum Basıncı Ölçme Sistemi

Vakum ölçer: Leybold Merkezi 2 ¢ 1 set

Tam Aralık Ölçüsü: 760 Torr ~ 10- 7Torr 1 set

4.8 Alarm Sistemi:

Sıkıştırılmış hava basıncı daha düşük: alarm sesi

Soğutma suyu akışı daha düşük: alarm sesi

Yanlış çalıştırma: alarm sesi

4.9 Güç yükü göstergesi: Voltaj göstergesi ve yük akım göstergesi

5. Alt Sistemi

5.1 Sıkıştırılmış hava valf kontrol sistemi

5.2 Soğutma Su Sistemi: Su akış borusu ve anahtar valf sistemi

5.3 Polikold (-120~-145°C) Kriyo pompası 1 set

Model: MaxCool-2500L

Maksimum yük: 2500W

Pompalama hızı: 14000L/S.

6. Depolama Sistemi

6.1 Çöplük Kaynağı

1. Sputtering Hedef 125mm*1400mm* 12~14mm 1 set
2. Kapak 1 set
3. Kütle Akış Kontrolörü: Ar gazı ¢ 1 set
4. Sputtering Güç kaynağı: DC 60KW 1 set

6.2 Buharlama Kaynakları

1. Tungsten buharlaştırma kaynakları
2. Buharlama güç kaynağı: 20kVA
3. İyon kaynağı cihazı ve güç kaynağı
4. Çalışma ortamı

Sıkıştırılmış hava: 5~8kg/cm2

Soğutma suyu: Suya girme sıcaklığı: 20 ~ 25 °C, 200 litre/dakika,
Su basıncı: 2 ~ 3 kg/cm2

Güç: 3 Faz 380V 50Hz ((60Hz), 160kVA

Kurulum alanı: (L*W*H) 6500*5500*2700mm

Egzoz: Mekanik pompalar için havalandırma

Müşterilerimizin üretim gereksinimlerini karşılayan farklı 3 boyutlu parçalar için en uygun kaplama işlemlerini tasarlamak ve geliştirmek için çaba gösterdik.EMI kaplama için toplam kaplama çözümleri sunuyoruz..

Özel kaplama sistemi gerekiyorsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın ve ürün özelliklerinizi gönderin, en iyi çözümleri bulmak için birlikte çalışacağız.

Daha fazla bilgi için lütfen bizimle iletişime geçin. Royal Teknoloji size tam kaplama çözümleri sunmaktan onur duyuyor.

Daha fazla bilgi için lütfen bizimle iletişime geçin. Royal Teknoloji size tam kaplama çözümleri sunmaktan onur duyuyor.
