| Marka Adı: | ROYAL |
| Model Numarası: | RTAC |
| Adedi: | 1 Set |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | L / C, T / T |
| Tedarik Yeteneği: | Ayda 12 setleri |
Seramik Üzerine PVD Altın Kaplama, Dekoratif PVD Kaplama Ekipmanı, Cam ve Seramik Ürünlerde Çok Arklı Kaplama Makinesi

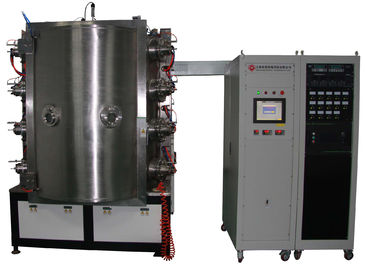

RTAC1618 Çok Arklı Vakum Kaplama Makinesi Özellikleri
| MODEL | RTAC1618 | ||
| MALZEME | Paslanmaz Çelik (S304) | ||
| HAZNE BOYUTU | Φ1600 * 1800mm (H) | ||
| POMPA SİSTEMİ | Döner Pistonlu Vakum Pompası (Mekanik) | ||
| Döner Kanatlı Vakum Pompası (Tutma) | |||
| Kökler Vakum Pompası | |||
| Difüzyon Pompası | |||
| TEKNOLOJİ | İyon Kaplama (Çok ark kaynakları) | ||
| TİPİK HEDEFLER | Krom, Titanyum, Zirkonyum, TiAl | ||
| GAZ | Gaz Kütle Akış Ölçerler (Ar, N2,) Argon, Azot | ||
| KONTROL | PLC (Programlanabilir Mantık Denetleyici) | ||
| GÜVENLİK SİSTEMİ | Operatörleri ve ekipmanı korumak için çok sayıda güvenlik kilidi | ||
| SOĞUTMA | Recyle Soğutma Suyu | ||
| ISITMA | Isıtıcı, 300℃'ye kadar | ||
| MAKSİMUM GÜÇ. | 150KW (Yaklaşık) | ||
| ORTALAMA GÜÇ TÜKETİMİ | 70KW (Yaklaşık) | ||
Seramik dekorasyon PVD Kaplama Ekipmanı Titanyum, Krom gibi katı metalleri katodik ark kaynağı ile buharlaştırmak ve iyonize metalleri yüksek vakumlu ortamda Nano ince film oluşturmak için ürün yüzeyinde yoğunlaştırmak için iyon kaplama teknolojisini kullanır.Aşağıdakiler gibi reaktif gazla: Çeşitli renkler oluşturmak için Azot.
PVD Kaplama Ekipmanı Özellikleri:
1. Vakum odası dikey bir açık kapı, 304 paslanmaz çelik imal, vakum odası iç çapı φ1400mm-Φ2000mm;
2. Döner kanatlı pompa, Kök pompası ve Yağ Difüzyon Pompaları veya Moleküler Pompa Yapısı ile vakum sistemi;
3. Kaplama sistemi püskürtme güç kaynağını kontrol etmek için 1-2 ara frekans manyetizması kullanır, hedefi kontrol etmek için 1-2 çift dengeli olmayan manyetizmaya sahiptir ve 14-40 ark kaynağına sahiptir.
4. Yüksek verimli darbe önyargılı güç kaynağı;
5. Gazlaştırma sistemi, yerel olarak üretilen veya ithal gazlı kütle akış ölçeri, gaz akış miktarı kontrol (gösteri) ölçeri kullanır;
6. Elektrikle kontrol edilen sistem kurulumunun elektrik devresi aşırı yüklendi, su beslemesini kesiyor, acousto-optik alarm cihazını kapatıyor;
7. Kontrol sistemi (dokunmatik ekran + PLC), gerçek zamanlı ayrıntılı parametre görüntüleme, tüm üretim sürecini tamamen otomatik kontrol etme ve otomatik bellek teknolojik parametresi.
Diğer özelleştirilmiş makine boyutları, belirtilen ürün boyutları ve kapasite talebine göre mevcuttur.
Modeli | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Oda İç boyutu | 1000x800 mm | 1000x1200 mm | 1200x1500 mm | 1400x1600 mm | 1600x1600 mm | ||||||
| Güç kaynağı türü | Ark güç kaynağı, filament güç kaynağı, darbe öngerilimi güç kaynağı | ||||||||||
| Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katmanlı su soğutma odası | ||||||||||
| Vakum odası malzemesi | paslanmaz çelik 304 / 316L | ||||||||||
| Nihai vakum | 6.0x10-4Pa (boşaltma, temizleme, kurutma odası) | ||||||||||
| Vakum Pompalama Hızı | atmosferden 8.0 * 10-3Pa ≤15 dakikaya | ||||||||||
| Vakum pompalama sistemi | Difüzyon pompası veya moleküler pompa + Kök pompası + Mekanik pompa + Tutma pompası (belirli model müşteri gereksinimlerine göre seçilebilir) | ||||||||||
| Ark kaynağı | 6 adet veya 8 adet | 8 birim veya 10 adet | 10 birim veya 12 adet | 14 birim veya 16 adet | 16 adet veya 18 adet | ||||||
| Önyargı güç kaynağı | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50KW / set | ||||||
| Sürüş Modeli | Gezegen devri ve dönüşü, değişken frekans hız ayarı (kontrol edilebilir ve ayarlanabilir) | ||||||||||
| Isıtma sistemi | Oda sıcaklığından 450 ° C'ye kadar kontrol edilebilir ve ayarlanabilir (PID sıcaklık kontrolü) | ||||||||||
| MFC | 3 yollu veya 4 yollu proses gaz akışı kontrol ve görüntüleme sistemi, seçici otomatik gazlama sistemi | ||||||||||
| Soğutma sistemi | Su sirkülasyonlu soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucusu veya derin soğutma sistemi.(Müşteriler tarafından sağlanır) | ||||||||||
| Kontrol modu | Manuel / otomatik entegrasyon modu, dokunmatik ekran işlemi, PLC veya bilgisayar kontrolü | ||||||||||
| Toplam güç | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarm ve koruma | Su kesintisi, aşırı akım ve aşırı gerilim, açık devre ve diğer anormal pompa, hedef vb. Durumları alarmı verin ve ilgili koruyucu önlemleri ve elektrik kilitleme işlevini uygulayın | ||||||||||
| Ekipman alanı | W2,5 m * L3,5 m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
| Diğer teknik parametreler | Su Basıncı ≥0.2MPa, Su Sıcaklığı ≤25 ° C, Hava Basıncı 0.5-0.8MPa | ||||||||||
| Uyarılar | Kaplama ekipmanının özel konfigürasyonu, kaplama ürünlerinin proses gereksinimlerine göre tasarlanabilir | ||||||||||
Seramik Sağlık Gereçleri PVD Kaplama Örnekleri
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size eksiksiz kaplama çözümleri sunmaktan onur duyar.
