Telefon Aksesuarları EMI Koruyucu Filmler Metalizasyon / PVD EMI Cep Telefonlarında Kaplama shileding
PVD Kaplama Nasıl Çalışır?
Katı metal, yüksek vakumlu bir ortamda buharlaştırılır veya iyonize edilir ve saf metal veya metal alaşımlı filmler halinde elektriksel olarak iletken malzemeler üzerinde biriktirilir. Metalik buhara azot, oksijen veya hidrokarbon bazlı bir gaz gibi reaktif bir gaz eklendiğinde, metalik buhar akımı olarak nitrür, oksit veya karbür kaplamalar oluşturur ve bu gazlarla kimyasal olarak reaksiyona girer. PVD kaplaması, buharlaşmış malzemenin odada başka türlü bulunabilecek kirleticilerle reaksiyona girmemesi için özel bir reaksiyon odasında yapılmalıdır.
PVD kaplama işlemi sırasında, işlem parametreleri yakından izlenir ve kontrol edilir, böylece elde edilen film sertliği, yapışma, kimyasal direnç, film yapısı ve diğer özellikler her çalışma için tekrarlanabilir. Aşınma direncini arttırmak, sürtünmeyi azaltmak, görünümü iyileştirmek ve diğer performans iyileştirmelerini sağlamak için çeşitli PVD kaplamaları kullanılır.
Titanyum, krom veya zirkonyum, gümüş, altın, alüminyum, bakır, paslanmaz çelik gibi yüksek saflıktaki malzemeleri biriktirmek için PVD kaplamanın fiziksel işlemi, aşağıdakiler dahil olmak üzere birkaç farklı PVD kaplama yönteminden birini kullanır:
Ark buharlaşma
Termal buharlaşma
DC / MF sıçraması (iyonların bombardımanı)
İyon Kirişi Birikimi
İyon kaplama
Gelişmiş püskürtme
Bu yöntemlerin her biri “fiziksel buhar biriktirme” kategorisindedir.

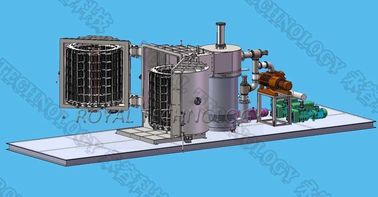

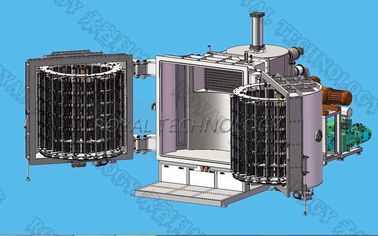

EMI koruyucu vakum kaplayıcı:
PVD EMI Shileding Kaplama Faydaları:
1) Süreç çevre dostu
2) Düşük yatırım ve mal sahibi için yüksek geri ödeme;
3) Yüksek hacimli üretim, hızlı çevrim, düşük maliyetli;
4) Benzersiz tasarım dostu kullanım ve düşük bakımdır.
PVD kaplama nedir?
PVD kaplama veya Fiziksel Buhar Biriktirme kaplama, çeşitli vakum kaplama yöntemlerini tanımlar. Bu kaplama teknikleri, koruyucu bariyerler, dekoratif renkler veya diğer çeşitli fonksiyonel yararlar gerektiren nesnelere son derece ince bir film uygulamak için kullanılır. Bir materyalin bir vakum odasında buharlaştırıldığı, atom tarafından odanın içinden substrata taşındığı ve substratın yüzeyinde bir filme kondanse edildiği bir tip biriktirme işlemidir.
EMI Koruyucu Film Kaplama Özellikleri
Film kalınlığı: 1.5 ~ 3 mikron ihtiyacına bağlıdır.
Film direnci: (ohm) 0.5Ω'den daha iyi
Yapışma: 3M810 bant> 5B
PVD EMI Shileding Kaplama Özellikleri
| MODEL | RTEP1616-SP | ||||||
| TEKNOLOJİ | Isıl Buharlaşma, Diş macunu, FİLAMENT, kızdırma deşarjı, magnetron püskürtme | ||||||
| MALZEME | Paslanmaz Çelik (S304) | ||||||
| ODASI BOYUTU | Φ1600 * 1600mm (H) | ||||||
| ODASI TİPİ | Silindir, dikey, 2 kapılı | ||||||
| EVAPORTASYON SİSTEMİ | EMI metalizasyonu için özel tasarım | ||||||
| MEVDUAT MALZEMESİ | Gümüş, bakır, paslanmaz çelik, nikel | ||||||
| MEVDUAT KAYNAĞI | TUNGSTEN FILAMENT + DC Püskürtme Katotları | ||||||
| KONTROL | PLC (Programlanabilir Lojik Kontrol Cihazı) + Dokunmatik Ekran | ||||||
| POMPA SİSTEMİ | Döner Pistonlu Vakum Pompası | ||||||
| Döner Kanatlı Vakum Pompası | |||||||
| Kökleri Vakum Pompası | |||||||
| Difüzyon Pompası + Brooks Polycold | |||||||
| ÖN ARITMA | Plazma Temizleme | ||||||
| GÜVENLİK SİSTEMİ | Operatörleri ve ekipmanı korumak için çok sayıda emniyet kilidi | ||||||
| SOĞUTMA | Soğuk su | ||||||
| GÜÇ ELEKTRİK | 480V / 3 faz / 60HZ (ABD uyumlu) | ||||||
| 460V / 3 faz / 50HZ (Asya uyumlu) | |||||||
| 380V / 3 faz / 50HZ (AB-CE uyumlu) | |||||||
| AYAK İZİ | L9000 * W4200 * H3000mm | ||||||
| TOPLAM AĞIRLIK | 10,5 T | ||||||
| DEVİR SÜRESİ | 20 dakika (substrat malzemesine bağlı olarak, substrat geometrisi ve Çevre koşulları) | ||||||
| MAKSİMUM GÜÇ.. | 80kW | ||||||
| ORTALAMA GÜÇ TÜKETİMİ (YAKLAŞIM) | 45KW |
Daha fazla özellik için lütfen bize ulaşın, size toplam kaplama çözümleri sunmaktan onur duyarız Royal Technology.
