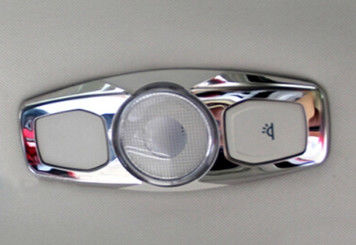

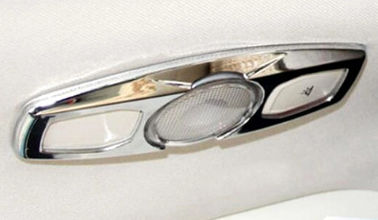

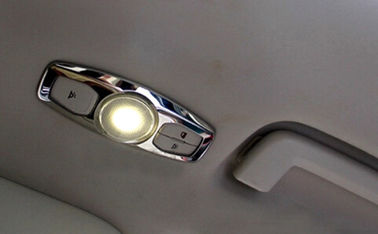

Araba Aksesuarları ABS Okuma Işık Lambası Kapağı Trim PVD Vakum Kaplama Makinesi, Otomotiv Logo Billboard Vakum Kromlama

Neden biz?

1. Gelişmiş üretim makineleri (frezeleme, kaynak, kesme, vakum sızıntı testi), standart üretim prosedürleri ve sıkı testlerle bir araya getirildi ve Royal Technology'nin yüksek kaliteli, güvenilir ve düşük maliyetli kaplama sistemleri üretmesini sağlıyor.

2. Kalite, hizmet ve zamanında teslimat, Kraliyet teknolojisinin işinin temel ilkeleridir. Basit bileşenleri profesyonel üreticilere dış kaynak sağlama stratejisi, kilit parçalara ve bileşenlerin Ar-Ge, üretimine odaklanmamızı sağlıyor.

3. Sıkı kalite kontrol politikaları ve sıkı kalifiye tedarikçi seçimi, Royal Technology müşterilerinin en gelişmiş ve en yüksek kalitede ekipmanı en uygun maliyetle almalarını sağlar.

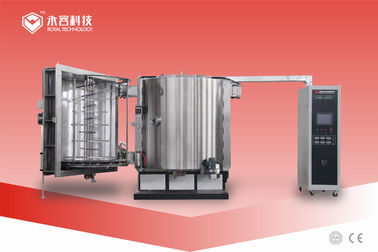

Alüminyum Termal Buharlaşma Kaplama Sistemi

Özet: RTEP6638 dirençli buharlaşma kaplama ekipmanı, PVD Krom metalleştirme sistemi için bir küp haznesi modeli olup, Araba LOGO kartı yansıma filmi biriktirme için tasarlanmış ve üretilmiştir.

Maks. Boyut substratı: Çap 5500mm, derinlik: <300mm.

Kapasite: 2 adet maks. Boyut ürün; 4 ~ 12 adet boyutlara bağlıdır.

Isıl Buharlaşma Filament Teknolojisi Hakkında: Odadaki vakum basıncı, 5.0 * 10 ^-2 ～ 8.0 × 10 ^-3 Pa'ya kadar olan vakum pompası ile farklı çalışma kademelerinde (Döner Pistonlu Vakum Pompası, Döner Kanat) Pompa, Kökler Vakum Pompası, Difüzyon Pompası) ve ardından tungsten filamentinde (veya panelinde) tutulan Krom filamentleri buharlaştırın. İş parçaları döner bir tahrik sisteminde dönerken, krom malzeme alt tabakaların yüzeyinde birikecek ve oldukça homojen bir kaplama tabakası üretecektir.

Son İşlem Özellikleri: Aşağıdaki gibi olağanüstü kaplama katmanları üreten PMMA (Akrilik) yüzeyinde PVD kromu: Gündüzleri, işaret sembolleri metalik (paslanmaz çelik efekti); Geceleri önden, arkadan ve yandan görüşlerden aydınlatılırlar (içerisindeki LED lamba takılıdır).

Yapılı Zaman: 2014 ~ 2015

• Yer: Çin

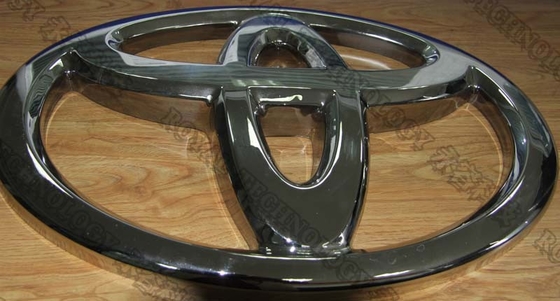

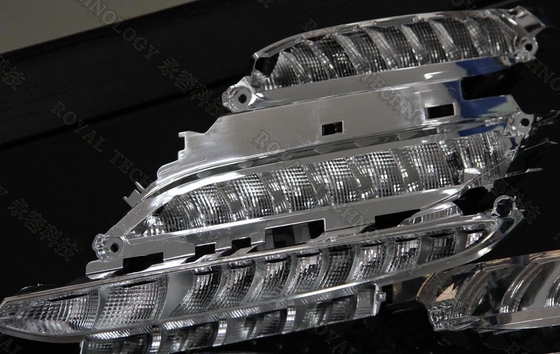

• Uygulamalar: Alüminyum ayna için PC paneli, Otomotiv LOGO kartı, reklam panoları, PMMA, PC, ABS vb. Yüksek yansıtmalı film biriktirme için büyük boyutlu dekoratif ürünler.

Tür:

• Dikey yönlendirme, Küp tipi, sürgülü kapı, 2 set raf sistemi.

Tasarım Özellikleri:

• Büyük kapasite için küp tipi.
• Sağlam yapı tasarımı ve yüksek kaliteli yapılandırmalar

• PLC + Dokunmatik Ekran İşletim Sistemi, tamamen otomatik / Elle kontrol
• Hızlı Vakumlu Tahliye Sistemi
• Kolay yükleme / yükleme için özel olarak tasarlanmış raf sistemi yapısı
• Bakım için çalışma ortamına kolay erişim

Teknik özellikler:

• performans

1. Nihai Vakum Basıncı: 5.0 × 10 ^{- 6} Torr'dan daha iyi.

2. Çalışma Vakum Basıncı: 1.0 × 10 ^{- 4} Torr.

3. Pompalama Süresi: 1 atm ila 1.0 × 10 ^{- 4} Torr≤3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Metalleştirme malzemesi (buharlaşma): Al, Cr, Sn, Ti, SS, Cu… vb.

5. İşletim Modeli: Tam Otomatik / Yarı Otomatik / Elle

• yapı

Vakumlu kaplama makinesi aşağıda listelenen anahtar sistemlerini içermektedir:

1. Vakum Odası

1.1 Boyut: İç Uzunluk: 6600mm

İç Yükseklik: 3800mm

İç Genişlik: 1300mm

1.2 Malzeme: Vakum Odası: SS41 hafif çelik

Kapı ve flanşlar: SS41 yumuşak çelik

Bölme yapısı güçlendirilmiş: SS41 boyalı çelik, son işlem yüzey boyalı.

Boyalı son işlem yüzey işlemli oda kasası SS41 yumuşak çelik.

1.3 Buharlaşma Kalkanı: SUS304

1.4 Görünüm Penceresi: oda kapısında

1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)

1.6 Kapı: SS41 hafif çelik

2. Kaba Vakumlu Pompalama Sistemi (Yedek Pompa Paketi)

3. Yüksek Vakumlu Pompalama Sistemi (Difüzyon Pompası + Soğuk tuzak cihazı)

4. Elektrik Kontrol ve İşletim Sistemi - PLC + Dokunmatik Ekran

4.1 Ana devre: Yok sigorta şalteri, elektromanyetik şalter, seri tip C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Vakum Basınç Ölçüm Sistemi

Vakum Ölçer: Pirani + Penning ölçer

Termokupl Ölçer: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış çalışma

4.7 Güç Yükü Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5 . Biriktirme Sistemi

5.1 Tungsten filament buharlaşma kaynağı

5.2 Cr / Al telleri

6. Alt Sistem

6.1 Hava Sıkıştırılmış Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve şalt vanası sistemi

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump seçeneği için.

7. Çalışma Ortamı

Basınçlı Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su Giriş Sıcaklığı: 20 ~ 25 ℃, 200 Litre / dak,
Su Giriş Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 300kVA

Kurulum Alanı: (L * W * H) 15000 * 6800 * 4800mm

Egzoz: Mekanik pompalar için havalandırma

Temizlik Odası şiddetle tavsiye edilir

Royal teknolojisi, Car LOGO board PVD metalizing hizmeti için tüm tedarik zincirlerini geliştirdi ve üretti. Kalıp tasarım ve imalatından, termal vakum oluşturma işlemi, UV kürleme tabanı / üst kaplamalar; LED aydınlatma montajına kadar metalize PVD kromlama, anahtar teslim kaplama çözümleri sunabiliyoruz.

Özelleştirilmiş kaplama sistemine ihtiyacınız varsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın. Ürünlerinizin özelliklerini sunmayı unutmayın, en iyi çözümleri bulmak için birlikte çalışacağız.
