Portatif Frontlit Akrilik LED Işık Araba Logosu için Akrilik PVD Krom Vakum Metallizing Makinesi

Akrilik PVD Krom Vakum Metallizing Makinesi, Alüminyum Vakum Metallizer taşınabilir frontlit akrilik led ışık araba logosu

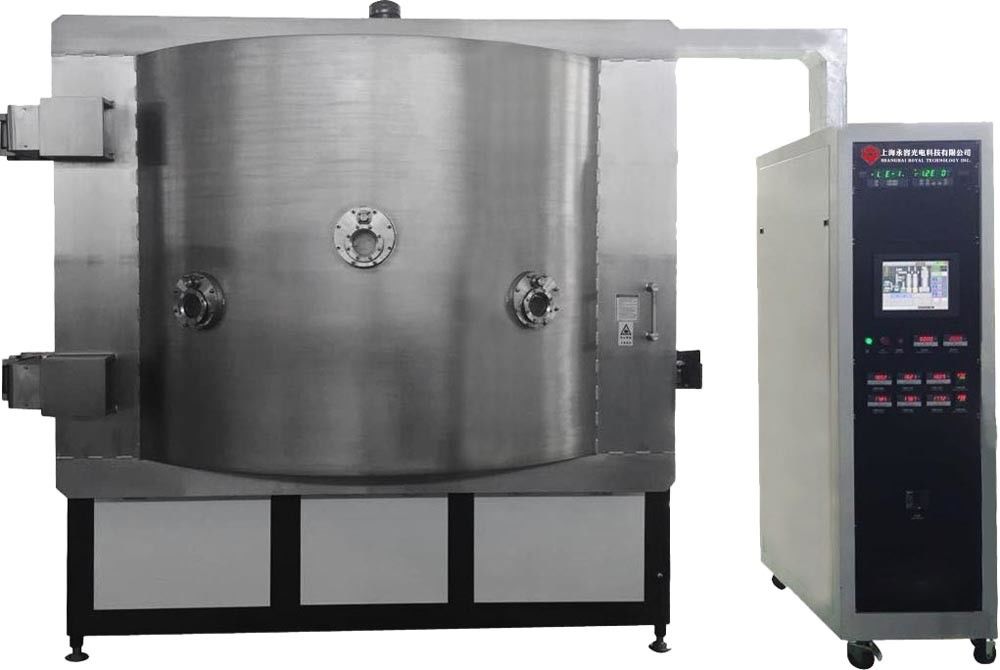

Özet: RTEP2525 PVD Krom metalize sistemi, Araba LOGO panosu yansıma filmi biriktirmesi için tasarlanmış ve üretilmiştir.

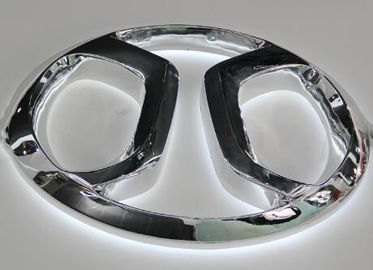

PMMA (Akrilik) yüzeyinde ince, yüksek yansıma filmini biriktiren PVD termal buharlaştırma teknolojisi ile, aşağıdaki gibi olağanüstü bir kaplama tabakası elde edilir: gün boyunca, işaret sembolleri katı metal (paslanmaz çelik etki) gibi görünür; gece iken, ön, arka ve yan görünümlerden aydınlatılırlar (içerideki LED ışığı takılır).

• Yapım Süresi: 2014 ~ 2015
• Yer: çin
• Uygulamalar: Otomotiv LOGO kartı, reklam panoları, PMMA, PC, ABS vb. Yüksek yansıtıcı film metalize etmek için büyük boyutlu dekoratif ürünler.

Tür:

• Dikey yönlendirme, Silindir, 1 kapılı

Tasarım özellikleri:

• Plazma temizleme, argon gazı bombardımanı cihazı, kızdırma deşarj sistemi.

• Alüminyum tabaka birikiminden sonra üst kaplama için PECVD işlemi.
• Sağlam yapı tasarımı ve yüksek kaliteli konfigürasyonlar

• PLC + Dokunmatik Ekran İşletim Sistemi, tamamen otomatik / Elle kontrol
• Hızlı Vakum Boşaltma Sistemi
• Kolay yükleme / yükleme için özel olarak tasarlanmış Dönel Atlı Karınca yapısı
• Bakım için çalışma ortamına kolay erişim


•

Teknik özellikler:

• performans

1. Ultimate Vakum Basıncı: 5.0 × 10 ^{- 6} Torr'dan daha iyi.

2. İşletim Vakum Basıncı: 1.0 × 10 ^{- 4} Torr.

3. Pompalama zamanı: 1 atm ila 1,0 × 10 ^{- 4} Torr≤3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Metalize edici materyal (buharlaşma): Al, Cr, Sn, Ti, SS, Cu… vb.

5. Çalışma Modeli: Tam Otomatik / Yarı Otomatik / Manuel

• yapı

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası

1.1 Boyutu: İç Çapı: 2500mm

İç yüksekliği: 2500mm

1.2 Malzeme: Vakum Odası: SS41 hafif çelik

Kapı ve flanşlar: SS41 hafif çelik

Odası güçlendirmek yapısı: boyalı kaplama yüzey işleme ile SS41 hafif çelik.

Odacıklı şasi SS41 hafif çelik boyalı yüzey işlemesi ile.

1.3 Buharlaşma Kalkanı: SUS304

1.4 Görünüm Penceresi: Kabin kapısında

1.5 Vakum Odası Havalandırma Vanası (susturucu dahil)

1.6 Kapı: SS41 hafif çelik

2. Kaba Vakum Pompalama Sistemi (Yedekleme Pompası Paketi)

3. Yüksek Vakum Pompalama Sistemi (Difüzyon Pompası + Soğuk tutucu cihaz)

4. Elektrik Kontrol ve İşletim Sistemi - PLC + Dokunmatik Ekran

4.1 Ana devre: Yok tip sigorta şalteri, elektromanyetik şalter, seri tip C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Vakum Basıncı Ölçüm Sistemi

Vakum Ölçer: Pirani + Penning göstergesi

Termokupl Ölçer: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış kullanım

4.7 Güç Yük Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5 . Biriktirme Sistemi

5.1 Tungsten filaman buharlaşma kaynağı

5.2 Cr / Al teller

6. Alt Sistem

6.1 Hava Sıkıştırmalı Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump seçeneği için.

7. Çalışma Ortamı

Sıkıştırılmış Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su İçinde Sıcaklık: 20 ~ 25 ℃, 200 Litre / dak,
Su-In Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 150kVA

Kurulum Alanı: (L * W * H) 6300 * 5600 * 3500mm

Egzoz: Mekanik pompalar için havalandırma

Temizlik Odası şiddetle tavsiye edilir.

Royal teknolojisi, Car LOGO kart PVD metalleştirme servisi için tüm tedarik zincirlerini geliştirdi ve üretti. Kalıp tasarım ve imalat, termal vakum şekillendirme süreci, UV kür taban / üst kaplamalar; LED aydınlatmaya kadar PVD kromlama metalizing, anahtar teslim kaplama çözümleri sunabiliyoruz.

Özelleştirilmiş kaplama sistemine ihtiyacınız varsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın. Ürünlerinizin özelliklerini belirtmeyi unutmayın, en iyi çözümleri belirlemek için birlikte çalışacağız.
