| Marka Adı: | ROYAL |
| Model Numarası: | DPC1215 + |
| Adedi: | 1 |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | L / C, T / T |
| Tedarik Yeteneği: | ayda 10 Set |

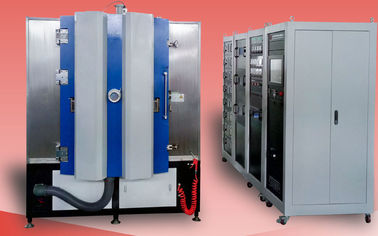

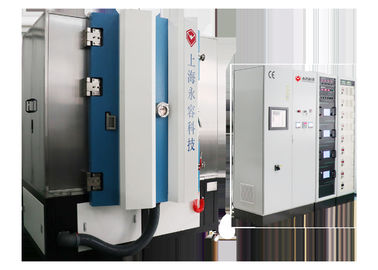

DPC seramik PCB / Alümina Oksit (Al2O3) PCB, Alüminyum Nitrür (AIN) PVD ile PCB Bakır Kaplama
The DPC process- Direct Plating Copper is an advanced coating technology applied with LED, semiconductor, electronic industries. DPC süreci - Doğrudan Kaplama Bakır, LED, yarı iletken, elektronik endüstrileri ile uygulanan gelişmiş bir kaplama teknolojisidir. One typical application is Ceramic Radiating Substrate. Tipik bir uygulama Seramik Yayılan Yüzeydir. Cooper conductive film deposition on Aluminum Oxide (Al2O3), AlN substrates by PVD vacuum sputtering technology, compared with traditional manufacturing methods: DBC LTCC HTCC, much lower production cost is its high feature. Geleneksel üretim yöntemlerine kıyasla PVD vakum püskürtme teknolojisi ile AlN substratlar üzerinde Alüminyum Oksit (Al2O3) üzerinde Cooper iletken film biriktirme: DBC LTCC HTCC, çok daha düşük üretim maliyeti yüksek özelliğidir.
Royal teknoloji ekibi, DPC sürecini PVD püskürtme teknolojisiyle başarıyla geliştirmek için müşterimizle işbirliği yaptı.
DPC uygulamaları:
HBLED
Güneş yoğunlaştırıcı hücreleri için substratlar
Otomotiv motor kontrolü dahil güç yarı iletken ambalajı
Hibrit ve elektrikli otomobil güç yönetimi elektroniği
RF için paketler
Mikrodalga cihazları
Teknik Avantajlar:
DPCS1215 + Püskürtme sistemi orijinal ASC1215 modeline göre yükseltilmiş versiyonudur, en yeni sistemin çeşitli avantajları vardır:
Yüksek Verimli Süreç:
1. çift taraflı kaplama mevcuttur ciro fikstür tasarım;
2. Çoklu kaynak için 8 standart düzlemsel katot flanş.
3. Büyük kapasite 2.2 ㎡ kadar döngü başına Seramik cips;
4. Tam Otomasyon, PLC + Dokunmatik Ekran, ONE-touch kontrol sistemi.
Düşük Üretim Maliyeti:
1. 2 manyetik süspansiyon moleküler pompa ile donatılmış, hızlı başlangıç zamanı, ücretsiz bakım;
2. Maksimum ısıtma gücü;
3. 8 ark kaynağı ve kaplamaların hızlı birikmesi için 4 püskürtme katodu kullanarak optimum alan için bölmenin sekizgen şekli;
Verim
1. Ultimate Vakum Basıncı: 5.0 × 10 daha iyi-6 Torr.
2. Çalışma Vakum Basıncı: 1.0 × 10-4 Torr.
3. Pompalama Süresi: 1 atm ila 1.0 × 10-4 Torr≤ 3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalize malzeme (püskürtme + Ark buharlaşma): Ni, Cu, Ag, Au, Ti, Zr, Cr vb.
5. işletim modeli: tam otomatik / yarı- otomatik / manuel
| Açıklama | DPC1215 + |
| Hazne Yüksekliği (mm) | 1500 |
| Kapı genişliği x yükseklik (mm) | 1200 x 1200 |
| Püskürtme Katotları Montaj Flanşı | 4 |
| İyon Kaynak Bağlantı Flanşı | 1 |
| Ark Katotları Montaj Flanşı | 8 |
| Uydular (mm) | 16 x 20120 |
| Darbeli Eğilim Gücü (KW) | 36 |
| Püskürtme Gücü (KW) | DC36 + MF36 |
| Ark Gücü (KW) | 8 x 5 |
| İyon Kaynak Gücü (KW) | 5 |
| Isıtma Gücü (KW) | 18 |
| Etkili Kaplama Yüksekliği (mm) | 1020 |
| Manyetik Süspansiyon Moleküler Pompa | 2 x 3300 L / S |
| Kök Pompası | 1 x 1000m³ / s |
| Döner Kanatlı Pompa | 1 x 300m³ / s |
| Tutma Pompası |
1 x 60m³ / s
|
| Kapasite | 2.2 ㎡ |

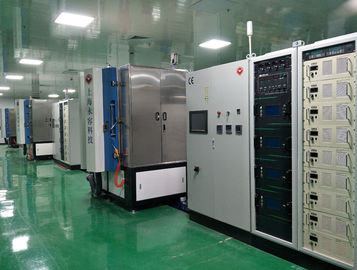

Yerleşim
3D tasarım illüstrasyon
Ya Seramik PBC veya bitmiş ürünler için toplam kaplama çözümleri arıyorsanız, Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
