| Marka Adı: | ROYAL |
| Model Numarası: | RTAC-SP |
| Adedi: | 1 Set |
| fiyat: | pazarlık edilebilir |
| Ödeme Şartları: | L / C, D / A, D / P, T / T |
| Tedarik Yeteneği: | Ayda 12 setleri |
IPG, kolye, alyans, kulak halkaları, saatler, çanta aksesuarları vb.
Takı malzemeleri çoğunlukla paslanmaz çelik 316L, pirinç veya alaşımdır. Sadece ön işlemden sonra, mücevher üreticileri, IPG altın kaplama makinemizi doğrudan ürün ömrünü ve değerini artıran 18K pembe altın veya 24K gerçek altın kaplamaları elde etmek için kullanabilirler.
PVD İyon Kaplama, Altın kaplama, Elektrokaplama, Yapışma, Takı Tanrı Kaplama
PVD'nin Yüksek Aşınma Direnci
ÖZ
Dekoratif sert kaplamalar, çekici renkler ve yüksek aşınma direnci gibi çeşitli gereksinimleri karşılamalıdır. Saat bileşenleri, yazı gereçleri veya gözlük gibi lüks tüketim malları için, bazı üreticiler hem PVD'nin yüksek aşınma direncini hem de ürüne “yüksek kaliteli” bir görüntü sağlayan “altın plaka” etiketini korumak istiyor. Bu nedenle 3 ila 5 μm'lik altın kaplama tabakası, bu nedenle (TiN + Au) PVD tabakasına bırakılmalıdır. Bu çok katmanlı yöntem, yapışma kusurlarına yol açan yüksek düzeyde iç stres yaratır. Yapışma kusurlarına yol açan iç stresi azaltmak için tam bir süreç oluşturulmalıdır.
NEDEN “ ALTIN KAPLAMA ” VE PVD KOMBİNASYONU ?
Altın, dekoratif uygulamalar için hala en yaygın kullanılan renktir ve bunun değişmesi olası değildir. Altın renkli dekoratif sert kaplamalar için, mevcut en son teknik, ince bir üst altın alaşımı tabakasının TiN'den oluşan bir temel sert kaplama üzerine bırakılmasını içerir. Ne yazık ki, altın alaşımlı püskürtme reaktif olmayan bir işlemdir ve her farklı altın alaşımı için çok kesin bir renk elde edilir (200 around civarında biriktirme sıcaklıkları için)
Bu işlem, altın hedefini değiştirmeden son altın rengini uyarmamalıdır. Bazı üreticiler hem PVD'nin yüksek aşınma direncini hem de ürüne yüksek kaliteli bir görüntü sağlayan “Altın kaplama” etiketini korumak istiyor. Bu üç mevsim için:
PVD tabakasının yüksek aşınma direnci
Altın kaplama etiket
Son elektrokaplama ile sağlanan geniş altın rengi yelpazesi
Bir TiN + Au tabakası üzerine kalın (3 ila 5 μm) elektroliz altın altına izin veren güvenilir bir işlem bulunmalıdır.

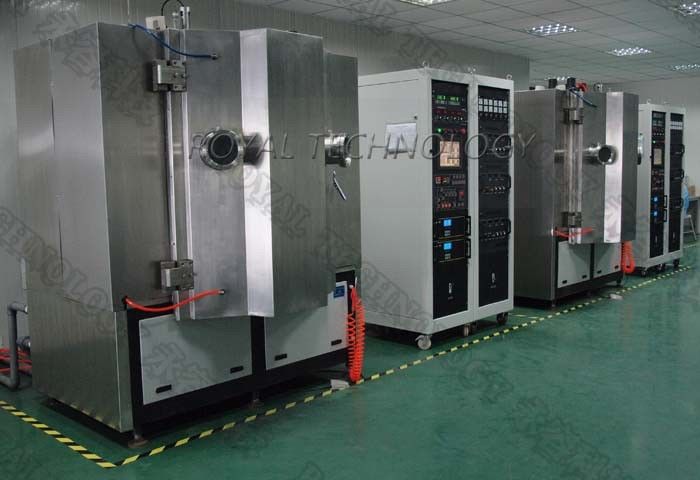

Royal Technology'nin IPG altın kaplama için 3 standart modeli vardır : IPG makine ana bileşenleri:
1. Silindir Ark ünitesi veya (yönlendirilmiş dairesel katodik ark kaynakları)
PVD kaplama öncesi Plazma temizliği için 2. Düzlemsel İyon Kaynağı
3. Ag (Altın) birikimi DC Püskürtme Katot
4. TiN film kaplama MF Püskürtme Katot
| IPG Altın Kaplama Makineleri Teknik Özellikleri | |||
| model | RTAC1010-SPDC | RTAC1250-SPDC | RTAC1612-SPDC |
| Etkili Oda Boyutu | Φ1000 x H1000mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| Biriktirme Kaynakları | Silindir Ark (isteğe bağlı yönlendirilmiş dairesel ark) + DC Püskürtme Katot + Doğrusal İyon Kaynağı | ||
Vakum Pompalama Sistemi (Leybold Pompalar + Turbo Moleküler Pompa) | SV300B - 1 set (300m³ / saat) | SV300B - 1 set (300m³ / saat) | SV300B - 2 set (300m³ / saat) |
WAU1001-1set (1000m³ / saat) | WAU1001-1set (1000m³ / saat) | WAU2001-1set (1000m³ / saat) | |
| D60T- 1 set (60m³ / saat) | D60T- 1 set (60m³ / saat) | D60T- 1 set (60m³ / saat) | |
Turbo Moleküler Pompalar: 2 takım (3500L / S) | Turbo Moleküler Pompalar: 2 takım (3500L / S) | Turbo Moleküler Pompalar: 3 takım (3500L / S) | |
| Püskürtmeli Güç Kaynağı | 1 * 24kW | 1 * 36KW | 2 * 36KW |
| Ark Güç Kaynağı | 6 * 5KW | 7 * 5KW | 9 * 5KW |
| Önyargı Güç Kaynağı | 1 * 24kW | 1 * 36KW | 1 * 36KW |
| Planet Çubuklar | 6/8 | 12/16 | 20 |
| Nihai Vakum | 9.0 * 10-4Pa (boş, temiz, oda sıcaklığı) | 9.0 * 10-4Pa (boş, temiz, oda sıcaklığı) | 9.0 * 10-4Pa (boş, temiz, oda sıcaklığı) |
| Çevrim Süresi (pompaya bağlıdır) | 40 '~ 50' substrat malzemesine ve kaplama tariflerine bağlıdır | ||
| Çalışma Gücü Gereksinimi | 3 Faz 4 hat, AC380V, 50HZ, 35KW | 3 Faz 4 hat, AC380V, 50HZ, 120KW | 3 Faz 4 hat, AC380V, 50HZ, 150KW |
| Soğutma suyu | EVET, endüstriyel su soğutucu | ||
| İşleme Gazı (% 99.99) | 4 yol | 4 yol | 4 yol |
| Kapladığı alan (mm) | * 2000 * 2500 2000 | * 4500 * 3200 4000 | * 5000 * 3200 5500 |
| Toplam Ağırlık (KGS) | 4500 | 7000 | 9000 |
| Toplam Güç Tüketimi (Yaklaşık) | 50kW | 110 Kw | 150kW |
| Gerçek Güç Tüketimi (Yaklaşık) | 30KW | 60KW | 70kW |
Sadece referans amaçlı teknik parametrelerin üstünde, Royaltec belirtilen uygulamalara göre nihai üretim hakkını saklı tutar. Size sadece kaplama makinesini değil, toplam kaplama çözümlerini, anahtar teslimi proje hizmeti sunuyoruz.

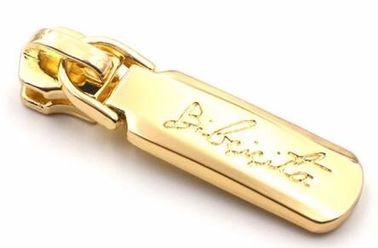

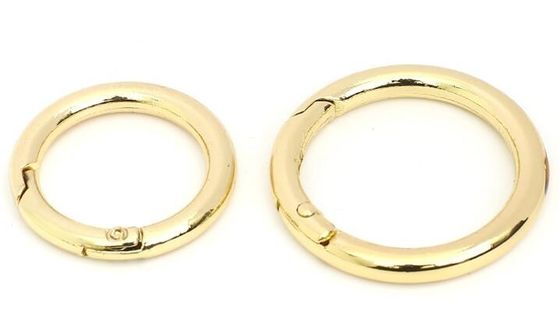

IPG Kaplama Örnekleri:
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
