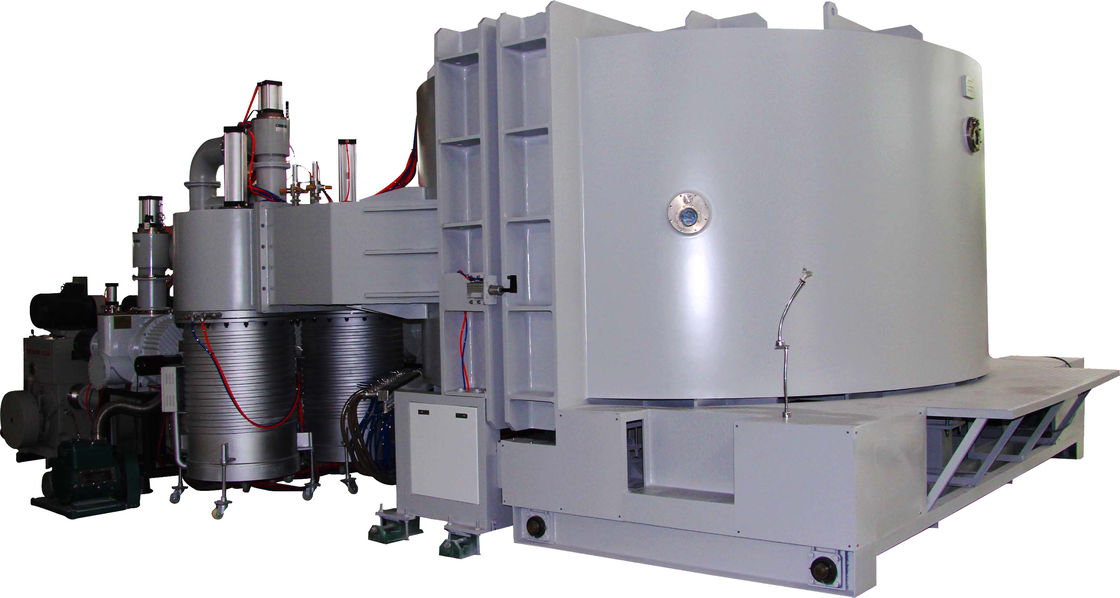

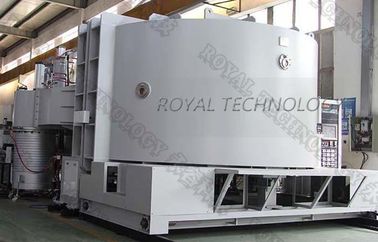

Akrilik Elmas Vakum Metalizing Makinesi, Silindir Vakum Kaplama Ekipmanları

Akrilik PVD Krom Vakum Metalize Makinesi, akrilik elmas alüminyum pvd kaplama makinesi

Özet: RTEP3617 PVD Krom metalleştirme sistemi, Araba LOGO kartı yansıma filmi biriktirme için tasarlanmış ve üretilmiştir.

PMMA (Akrilik) yüzeyinde ince yüksek yansıma filmi bırakan PVD termal buharlaşma teknolojisi ile aşağıdaki gibi olağanüstü bir kaplama katmanı verir: gündüz, işaret sembolleri katı metal (paslanmaz çelik etkisi) gibi görünür; gece, önden, arkadan ve yandan görünümlerden aydınlatılır (içeride LED ışığı takılıdır).

• Yapım Süresi: 2014 ~ 2015
• Konum: Çin
• Uygulamalar: otomotiv LOGO kurulu, reklam panoları, PMMA, PC, ABS vb yüksek yansıma filmi metalizasyon için büyük boy dekoratif öğeler.

Tür:

• Dikey yönlendirme, Silindir, 1 kapılı

Tasarım Özellikleri:

• Plazma temizleme, argon gazı bombardımanı, kızdırma deşarj sistemi.

• Alüminyum tabaka birikmesinden sonra üst kaplama için PECVD işlemi.
• Sağlam yapı tasarımı ve yüksek kaliteli konfigürasyonlar

• PLC + Dokunmatik Ekran İşletim Sistemi, tam otomatik / Manuel kontrol
• Hızlı Vakum Tahliye Sistemi
• Kolay yükleme / yükleme için özel olarak tasarlanmış döner Karusel yapısı
• Bakım için çalışma ortamına kolay erişim


•

Teknik özellikler:

• Verim

1. Ultimate Vakum Basıncı: 5.0 × 10-6 Torr daha iyi.

2. Çalışma Vakum Basıncı: 1.0 × 10 ^{- 4} Torr.

3. Pompalama Süresi: 1 atm ila 1,0 × 10 ^{- 4} Torr≤3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Metalleştirme malzemesi (buharlaşma): Al, Cr, Sn, Ti, SS, Cu… vb.

5. işletim modeli: tam otomatik / yarı- otomatik / manuel

• yapı

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası

1.1 Boyut: İç Çap: 2500mm

İç Yükseklik: 2500mm

1.2 Malzeme: Vakum Odası: SS41 yumuşak çelik

Kapı ve flanşlar: SS41 yumuşak çelik

Odası güçlendirmek yapısı: SS41 yumuşak çelik, boyalı kaplama yüzey işleme ile.

Boyalı kaplama yüzey işlemine sahip oda şasisi SS41 yumuşak çelik.

1.3 Buharlaşma Kalkanı: SUS304

1.4 Görüntüleme Penceresi: oda kapısında

1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)

1.6 Kapı: SS41 yumuşak çelik

2. Kaba Vakum Pompalama Sistemi (Yedek Pompa Paketi)

3. Yüksek Vakum Pompalama Sistemi (Difüzyon Pompası + Soğuk tuzak cihazı)

4. Elektrik Kontrol ve İşletim Sistemi - PLC + Dokunmatik Ekran

4.1 Ana devre: Yok sigorta kesici anahtarı, elektromanyetik anahtar, seri tip C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Vakum Basınç Ölçüm Sistemi

Vakum Ölçer: Pirani + Penning ölçer

Termokupl Ölçer: 760 Torr ~ 5 * 10-4 Torr

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış çalışma

4.7 Güç Yükü Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5 . Biriktirme Sistemi

5.1 Tungsten filaman buharlaşma kaynağı

5.2 Cr / Al telleri

6. Alt Sistem

6.1 Hava Basınçlı Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

6.3 Polycold (-120 ~ -145 ℃) Opsiyon için Brooks Cryopump.

7. Çalışma Ortamı

Basınçlı Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su Giriş Sıcaklığı: 20 ~ 25 ℃, 200 Litre / dak,
Su Giriş Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 150kVA

Kurulum Alanı: (L * G * Y) 6300 * 5600 * 3500mm

Egzoz: Mekanik pompalar için havalandırma

Temizlik Odası şiddetle tavsiye edilir

Royal teknolojisi, Araba LOGO panosu PVD metalleştirme hizmeti için tüm tedarik zincirlerini geliştirdi ve inşa etti. Kalıp tasarımı ve imalatından, termal vakum şekillendirme işlemi, UV kürleme tabanı / üst kaplamalar; LED aydınlatma monte edilene kadar PVD krom metalleştirme, anahtar teslimi kaplama çözümleri sunabiliyoruz.

Özel kaplama sistemine ihtiyacınız varsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın. Ürün özelliklerinizi göndermeyi unutmayın, en iyi çözümleri çözmek için birlikte çalışacağız.
