DC ve MF Magnetron Püskürtme Kaplama Makinesi, Derin Siyah PVD Kaplama Çözümleri
Magnetron Püskürtme Kaplama
plazma kaplama
Magnetron püskürtme, iyonların hedef yüzeye bombardımanı nedeniyle püskürtme malzemesinin püskürtüldüğü bir plazma kaplama işlemidir.PVD kaplama makinesinin vakum odası, argon gibi bir soy gazla doldurulur.Yüksek voltaj uygulanarak, iyonların hedef yüzeye ve bir plazma kaplamasına hızlanmasıyla sonuçlanan bir ışıma deşarjı oluşturulur.Argon iyonları, hedef yüzeyden püskürtme malzemeleri çıkaracak (püskürtme), hedefin önündeki ürünler üzerinde püskürtülmüş bir kaplama tabakası ile sonuçlanacaktır. Magnetron püskürtme teknolojisi aşağıdakilerle karakterize edilir:

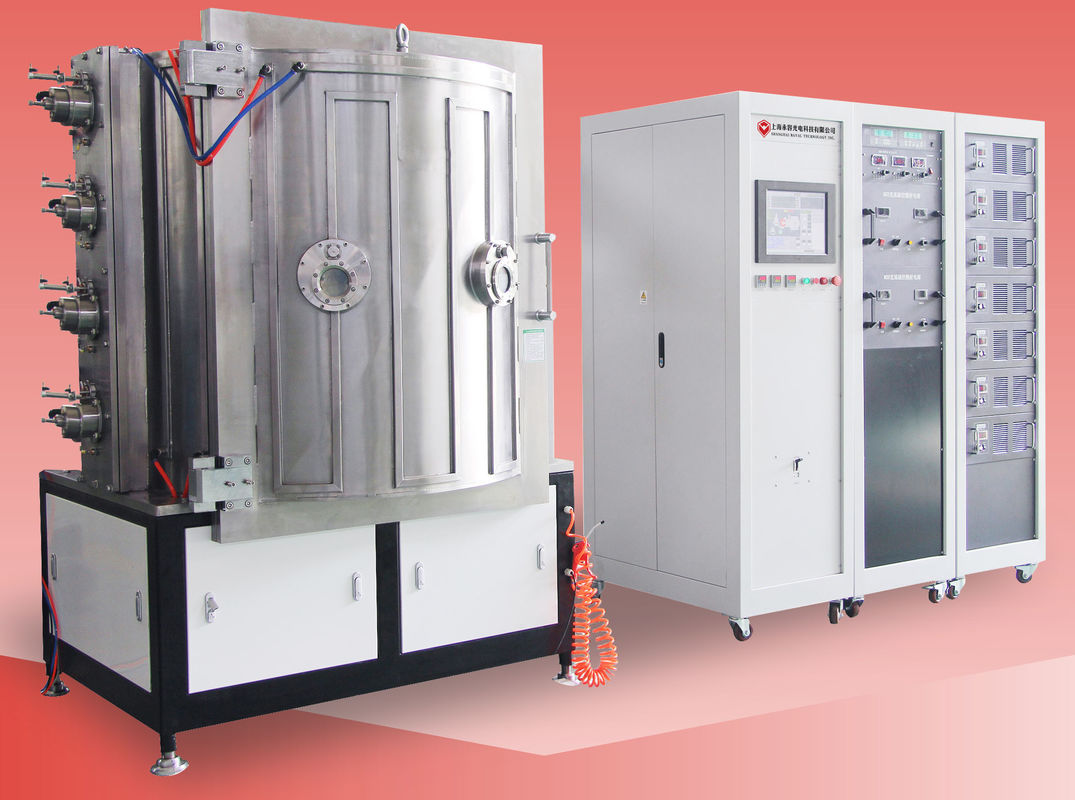

MODEL | RTAC1250-SPMF | ||||||
TEKNOLOJİ | MF Magnetron Püskürtme + İyon Kaplama | ||||||
MALZEME | Paslanmaz Çelik (S304) | ||||||
ODA BOYUTU | Φ1250 * H1250mm | ||||||
ODA TİPİ | Silindir, dikey, 1 kapılı | ||||||
PÜSKÜRTME SİSTEMİ | İnce siyah film birikimi için özel tasarım | ||||||
DEPOLAMA MALZEMESİ | Alüminyum, Gümüş, Bakır, Krom, Paslanmaz Çelik, Nikel |
||||||
YIKAMA KAYNAĞI | 2 takım MF Silindirik Püskürtme Hedefleri + 8 Yönlendirilmiş Katodik Ark Kaynakları + İsteğe Bağlı İyon Kaynağı | ||||||
GAZ | MFC- 4 yollu, Ar, N2, O2, C2H2 | ||||||
KONTROL | PLC(Programlanabilir Lojik Kontrolör) + | ||||||
POMPA SİSTEMİ | SV300B - 1 takım (Leybold) | ||||||
WAU1001 - 1 takım (Leybold) | |||||||
D60T- 1 takım (Leybold) | |||||||
Turbo Moleküler Pompalar: 2* F-400/3500 | |||||||
ÖN TEDAVİ | Önyargılı güç kaynağı: 1*36 KW | ||||||
GÜVENLİK SİSTEMİ | Operatörleri korumak için çok sayıda güvenlik kilidi | ||||||
SOĞUTMA | Soğuk su | ||||||
GÜÇ ELEKTRİK | 480V/3 faz/60HZ (ABD uyumlu) | ||||||
460V/3 faz/50HZ (Asya uyumlu) | |||||||
380V/3 faz/50HZ ( EU-CE uyumlu) | |||||||
AYAK İZİ | L3000*W3000*H2000mm | ||||||
TOPLAM AĞIRLIK | 7,0 T | ||||||
AYAK İZİ | ( L*G*Y) 5000*4000 *4000 MM | ||||||
DEVİR SÜRESİ | 30~40 dakika (alt tabaka malzemesine bağlı olarak, alt tabaka geometrisi ve çevre koşulları) |
||||||
MAKSİMUM GÜÇ.. | 155 KW | ||||||
ORTALAMA GÜÇ TÜKETİM (YAKLAŞIK) |
75 KW |
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
