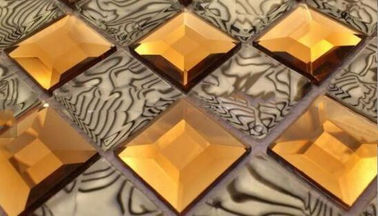

Porselen Altın Kaplama, Seramik Fayans Gümüş Kaplama, Mozaik İçin Pvd Kaplama Makinesi

Uygulamalar:

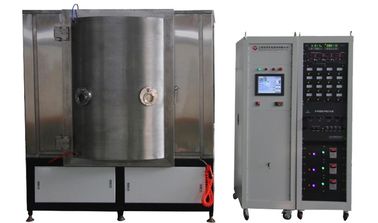

RTSP1213 makinesi, toplu model püskürtme sistemidir, metalik ve metalik olmayan malzemeler alt tabakalarına çeşitli sert kaplamalar, yumuşak kaplamalar, bileşik filmler ve katı yağlama filmleri bırakabilir. Mozaik, Hidrojen Yakıt Pili araçlarının endüstrileri, fotonik ürünleri, havacılık ve diğer yeni enerji endüstrileri için geçerlidir.

Özellikleri:

Yüzeyin iletkenliğini arttırmak için;

Yüksek korozyon direnci;

Yüksek aşınma direnci;

Yüksek sertlik

Hidrofobik kompozisyon filmi ve diğer fonksiyonel filmler

Bileşik kaplamalar için kullanılabilir: metalik ve metalik olmayan filmler.

Film kalınlığı 100nm ila 12μm arasında, kalınlık toleransı ±% 5
Güçlü yapışma.

Düşük tavlama parçaları yüzey sertleştirme işlemi.

Tür:

Dikey yönlendirme, çokyüzlünün yapısı, 2 kapılı (ön ve arka)

Özellikleri:

• Çevre dostu sistemi, hiçbir endüstriyel atık su, hava ve gürültü kirliliği;
• Kolay Kullanım: Dokunmatik ekran + PLC kontrolü ve tek dokunuşla kullanım için benzersiz yazılım programı,% 80'den fazla sorun giderme alarmı.
• 10 işleme tarifine kadar giriş ve yedekleme; yüksek tekrarlanabilirlik ve çeşitlilik.
• Film birikiminin yüksek homojenliği için Carousel sisteminin özel tasarımı.
• Yüksek verimlilik ve yüksek kalite
• 365 gün * 24 saat çalışan kararlı ve güvenilir sistem (bakım ve onarım mola süresi)
• Verimli pompa sistemi: iyi bilinen Avrupa marka pompalarla maksimum boru hızı için daha kısa vakum boru hatları
• Kompakt tasarım minimum kurulum alanı kaplar.

Teknik özellikler

• Verim

1. Ultimate Vakum Basıncı: 8.0 * ^10-5 Pa daha iyi;

• Temel Vakum basıncı: 3.0 * 10-4 Pa

3. Pompalama Süresi: atm ila 1.0 × 10-3 Pa≤15 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Biriktirme kaynağı: dengeli / dengesiz püskürtme katotları

5. işletim modeli: tam otomatik / yarı- otomatik / manuel

6. Isıtma: oda sıcaklığından maks. 450 ℃,

7. Plazma temizliği ve Plazma yardımcı birikimi: Anot Doğrusal İyon Kaynağı

8. Manyetik Kapalı - Döngü dosyalandı. (Dengesizlik / denge katotları)

9. Önyargı Kızdırma deşarjı için güç kaynağı.

• yapı

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası
1.1 Boyut: İç Çap 1200mm

İç Yükseklik: 1300mm

1.2 Malzeme: Vakum Odası SUS304

Kapı ve flanşlar SUS304

Odası güçlendirmek yapısı: SS41 yumuşak çelik, boyalı kaplama yüzey işleme ile.

Boyalı kaplama yüzey işlemine sahip oda şasisi SS41 yumuşak çelik.

1.3 Püskürtme Kalkanı: SUS304

1.4 Görüntüleme Penceresi: bölme kapısında - 4 set (her kapıda 2 adet)

1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)

1.6 Kapı: SUS304 malzemesi

2. Rou ghing Vakum Pompalama Sistemi :

Yağ döner kanatlı vakum pompası + Kök pompası + Tutma Pompası (Leybold)

3. Yüksek Vakum Pompalama Sistemi :

Manyetik Süspansiyon Moleküler Pompa (Leybold)

• Sürgülü vanalar - 2 takım

4. Elektrik Kontrol ve İşletim Sistemi - PLC + Dokunmatik Ekran

4.1 Ana devre: Yok sigorta kesici anahtarı, elektromanyetik anahtar, seri tip C / T

4.2 Püskürtme Güç Kaynağı + İyon kaynağı güç kaynağı + Önyargı Güç Kaynağı (Gelişmiş Enerji)

4.3 Püskürtme biriktirme kontrol sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Ölçüm Sistemi

Vakum Basıncı: Vakum Ölçer: Pirani + Penning ölçer + Tam aralıklı vakum ölçer - Avrupa markası

Sıcaklık ölçüm cihazı: Termokupl
MFC: Kütle Akış Kontrolörü (4 yollu), dijital ekran modu - Avrupa markası

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış çalışma

4.7 Güç Yükü Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5 . Biriktirme Sistemi

5.1 Biriktirme kaynağı: Püskürtme katotları, İyon kaynağı - Avrupa markası

5.2 Biriktirme malzemesi: Karbon hedefi

6. Alt Sistem

6.1 Hava Basınçlı Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

7.Çalışma Ortamı

Basınçlı Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su Giriş Sıcaklığı: 20 ~ 25 ℃, 200 Litre / dak,
Su Giriş Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 75kVA, ortalama güç tüketimi: 40KW

Kurulum Alanı: (L * G * Y) 3000 * 4000 * 3200mm

Egzoz: Mekanik pompalar için havalandırma

Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
