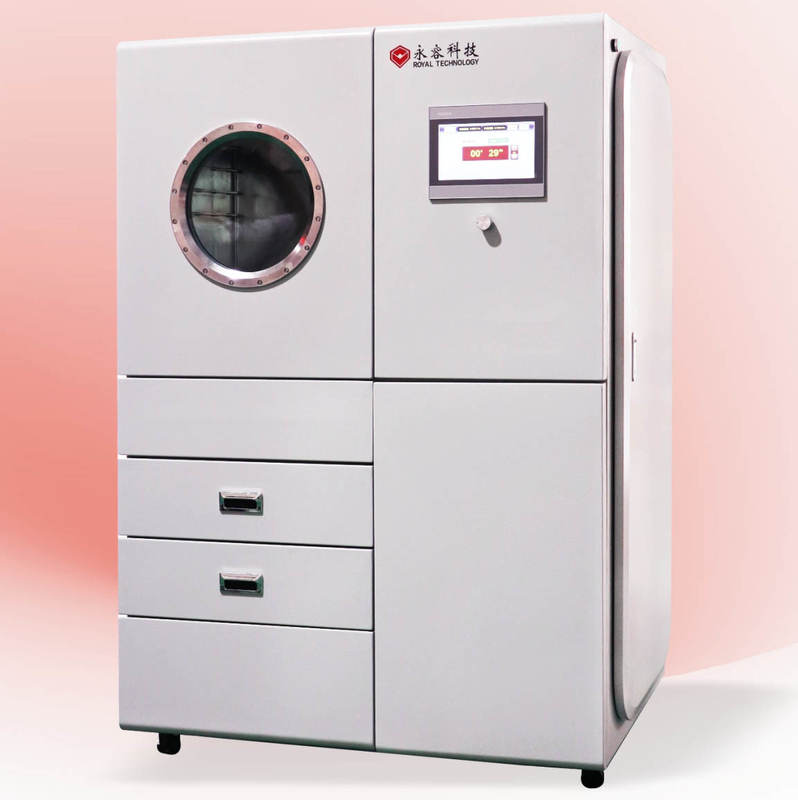

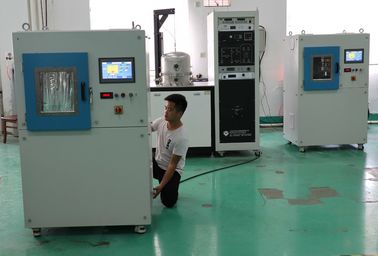

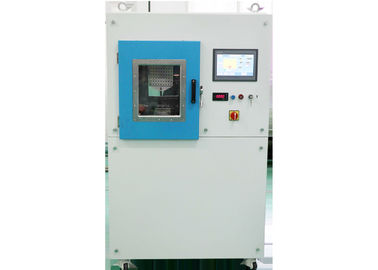

Forensic Vacuum Metal Deposition System is customized designed and made exclusive for police equipment. Adli Vakum Metal Biriktirme Sistemi polis ekipmanları için özel olarak tasarlanmış ve özel olarak üretilmiştir. Royal Technology spend 9 months to coordinate with customer, after over 20 technical meetings discussion and modification, the 1st machine was finally born in the year of 2018. Royal Technology, müşteri ile koordine etmek için 9 ay harcadı, 20'den fazla teknik toplantı tartışması ve modifikasyonundan sonra 1. makine nihayet 2018 yılında doğdu.
Avantaj ve faydalar:
1. kompakt ayak izi ile Taşınabilir tasarım
2. Su soğutma ücretsiz sistemi, gerekli çalışma ortamı sadece elektrik gücü: 1Ph, 220V 50Hz, 60A;
3. Büyük görünüm liman 400mm kadar Kuvars pencere ile, buharlaşma sürecini incelemek için;
4. Powerful vacuum pumping system for fast cycle coating process: high turbo molecular pump, available for assemble at any direction; 4. hızlı döngü kaplama işlemi için Güçlü vakum pompalama sistemi: yüksek turbo moleküler pompa, herhangi bir yönde monte etmek için kullanılabilir; equipped with one large volume of 2-stage rotary vane pump. büyük hacimli 2 kademeli döner kanatlı pompa ile donatılmıştır.
5. Düşük işletme maliyeti ve düşük bakım maliyeti.
6. HMI cihazına dayalı esnek çalışma: işleme sayfası, eğri kayıt sayfası, alarm sayfası, bakım sayfaları vb. İşlem verilerini indirmek için veri girişi ve USB bağlantı portu.
İş parçaları malzemeleri şunlar olabilir:plastik, metaller, çelik, polimer, kağıt, kumaş veya cam malzemeler, banka kartı, silah vb. suç parçaları.
Teknik özellikler
Verim
1. Ultimate Vakum Basıncı: 9.0 * 10-5 Pa daha iyi;
4. Pompalama Süresi: 1 atm ila 9.0 × 10-3 Pa≤15 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
5. Biriktirme kaynağı: Tungsten kurulu filament buharlaşma
6. işletim modeli: tam otomatik / yarı- otomatik / manuel
7. Biriktirme malzemeleri: Çinko, Gümüş, Altın, Alüminyum vb.
yapı
Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:
1. Vakum Odası
1.1 Boyut: İç Genişlik: 450mm, Derinlik: 450mm
İç Yükseklik: 500mm
1.2 Malzeme: Vakum Odası SUS304
Kapı ve flanşlar SUS304
Oda yapısını güçlendirmek: SUS304
Boyalı kaplama yüzey işlemine sahip oda şasisi SS41 yumuşak çelik.
1.3 Buharlaşma Kalkanı: SUS304
1.4 Görüntüleme Penceresi: hazne kapısında, kuvars malzeme.
1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)
2. Vakum Pompalama Sistemi
Kaba Vakum Pompalama Sistemi: 2 kademeli döner kanatlı pompa-1 set
Yüksek Vakum Pompalama Sistemi: Turbo Moleküler Pompa-1 set
3.Elektrikli Kontrol ve İşletim Sistemi - PLC + Dokunmatik Ekran
Ana devre: Yok sigorta kesici anahtarı, elektromanyetik anahtar, seri tip C / T
4. Buharlaşma Gücü - 1 takım
5. Buharlaşma Kontrol Sistemi
5.1 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama
6. Ölçüm Sistemi
6.1 Vakum Basıncı: Vakum Ölçer: Pirani + Penning ölçer + Tam aralıklı vakum ölçer
7. alarm sistemi: basınçlı hava basıncı, soğutma suyu akışı, yanlış- çalışma;
Güç Yükü Göstergesi: Gerilim göstergesi ve yük akımı göstergesi
8. Biriktirme Sistemi
8.1 Biriktirme kaynağı: Tungsten panosu
8.2 Biriktirme malzemesi: Çinko, Alüminyum, Gümüş, Altın
9. Çalışma Ortamı
9.1 Tek Faz, 220V 50Hz (60Hz), 5KW
9.2 Kurulum Alanı: (L * G * Y) 2000 * 1000 * 2300mm
9.3 Egzoz: Mekanik pompalar için havalandırma
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
