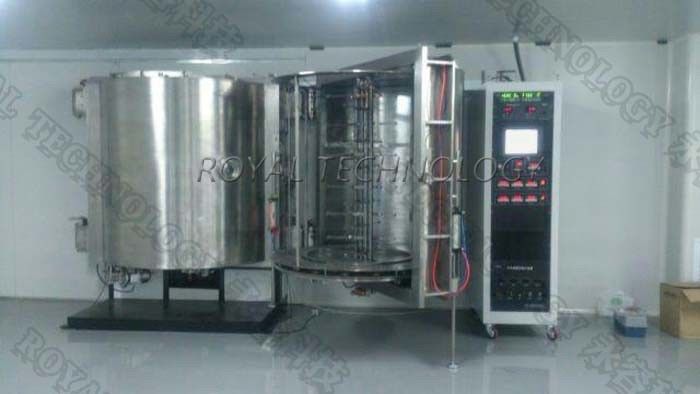

3d Yapısı Saatler Termal Buharlaşma Ekipmanları Vakum Biriktirme Son Derece Yansıtıcı

• Dikey yönlendirme, Silindir, 2 kapılı yapı, ön açıklık.

Tasarım özellikleri:

• Bağımsız bir yükleme işlemi için 2 kapılı yapı makinesi, daha yüksek çıktı

• Sağlam yapı tasarımı ve yüksek kaliteli konfigürasyonlar

• PLC + Dokunmatik Ekran İşletim Sistemi, tamamen otomatik / Elle kontrol
• Hızlı Vakum Boşaltma Sistemi
• Kolay yükleme / yükleme için özel olarak tasarlanmış Dönel Atlı Karınca yapısı
• Bakım için çalışma ortamına kolay erişim

Teknik özellikler:

• performans

1. Ultimate Vakum Basıncı: 5.0 × 10 ^-6 Torr'dan daha iyi.
2. İşletim Vakum Basıncı: 1.0 × 10 ^-4 Torr.
3. Pompalama zamanı: 1 atm ila 1.0 × 10 ^-4 Torr≤3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalize edici materyal (buharlaşma): Al, Cr, Sn, Ti, SS, Cu… vb.
5. Çalışma Modeli: Tam Otomatik / Yarı Otomatik / Manuel

• yapı

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:
1. Vakum Odası
1.1 Boyutu: İç Çap 1600mm
İç yükseklik: 1600mm
1.2 Malzeme: Vakum Odası SUS304 (seçenek için SS41 yumuşak çelik)
Kapı ve flanşlar SUS304 (seçenek için SS41 yumuşak çelik)
Odası güçlendirmek yapısı: boyalı kaplama yüzey işleme ile SS41 hafif çelik.
Odacıklı şasi SS41 hafif çelik boyalı yüzey işlemesi ile.
1.3 Buharlaşma Kalkanı: SUS304
1.4 Görünüm Penceresi: Kabin kapısında
1.5 Vakum Odası Havalandırma Vanası (susturucu dahil)
1.6 Kapı: SUS304 malzemesi

2. Vakum Pompalama Sistemi (Yedekleme Pompası Paketi)

3. Yüksek Vakum Pompalama Sistemi (Difüzyon Pompası + Soğuk tutucu cihaz)

4. Elektrik Kontrol ve İşletim Sistemi - PLC + Dokunmatik Ekran

4.1 Ana devre: Yok tip sigorta şalteri, elektromanyetik şalter, seri tip C / T

4.2 Buharlaşma Gücü: 35kVA

4.3 Buharlaşma Kontrol Sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Vakum Basıncı Ölçüm Sistemi

Vakum Ölçer: Pirani + Penning göstergesi

Termokupl Ölçer: 760 Torr ~ 5 * 10 ^-4 Torr

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış kullanım

4.7 Güç Yük Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5 . Biriktirme Sistemi
5.1 Tungsten filaman buharlaşma kaynağı
5.2 Termal buharlaşma materyalleri: teller, halkalar, çubuklar vb.

6. Alt Sistem

6.1 Hava Sıkıştırmalı Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump seçeneği için.

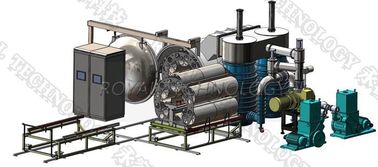

• RTEP1616 Vakum Metalizör Düzeni

• Çalışma ortamı

Sıkıştırılmış Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su İçinde Sıcaklık: 20 ~ 25 ℃, 200 Litre / dak,
Su-In Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 140kVA

Kurulum Alanı: (L * W * H) 6500 * 5500 * 2700mm
Egzoz: Mekanik pompalar için havalandırma
