IPG, arma ve serpme teknolojisinin lüks ürünlere, özellikle de mücevher, alyans, kulak yüzük, saat, el çantası aksesuarları vb.
Takı malzemeleri çoğunlukla paslanmaz çelik 316L, pirinç veya alaşımdır. Sadece ön işleme tabi tutulduktan sonra, kuyumculuk ürünleri, IPG altın kaplama makinemizi doğrudan 18K altın veya 24K altın kaplamalar elde etmek için kullanabilir.
Anahtar Kelimeler: PVD İyon Kaplama, Altın kaplama, Elektrokaplama, Yapışma, Takı Tanrı Kaplama
PVD'nin Yüksek Aşınma Direnci
ÖZET
Dekoratif sert kaplamalar, çekici renkler ve yüksek aşınma direnci gibi çeşitli gereksinimleri karşılamalıdır. Saat bileşenleri, yazı gereçleri veya gözlük gibi lüks tüketim malları için, bazı üreticiler hem yüksek kaliteli PVD hem de “yüksek kaliteli” görüntü sağlayan “altın plaka” etiketini korumak isterler. Bu nedenle, 3 ila 5 um'lik bir altın kaplama tabakası, bir (TiN + Au) PVD katmanına depolanmalıdır. Bu çok katmanlı yöntem, yapışma kusurlarına yol açan yüksek düzeyde bir iç stres yaratır. Yapışma kusurlarına neden olan iç stresi azaltmak için komple bir süreç kurulmalıdır.
NEDEN “ ALTIN KAPLAMA ” VE PVD KOMBİNASYONU ?
Altın hala dekoratif uygulamalar için en çok kullanılan renktir ve bunun değişmesi olası değildir. Altın renkli dekoratif sert kaplamalar için, mevcut en son teknoloji, TiN'den oluşan temel bir sert kaplama üzerine ince bir üst tabaka altın alaşımının yerleştirilmesini içerir. Ne yazık ki, altın alaşımlı püskürtme, reaktif olmayan bir işlemdir ve her bir farklı altın alaşımı için çok kesin bir renk elde edilir (yaklaşık 200 dep birikme sıcaklıkları için).
Bu işlem altın hedefini değiştirmeden son altın rengini uyarmamalıdır. Bazı üreticiler ayrıca hem PVD'nin yüksek aşınma direncini hem de ürüne yüksek kaliteli bir görüntü sağlayan “Altın kaplama” etiketini korumak istemektedir. Bu üç mevsim için:
PVD tabakasının yüksek aşınma direnci
Altın kaplama etiket
Son elektro kaplama ile sağlanan geniş altın rengi
Artık bir TiN + Au katmanına kalın (3 5m μm) elektrolitik altın sağlayan güvenilir bir işlem bulunmalıdır.

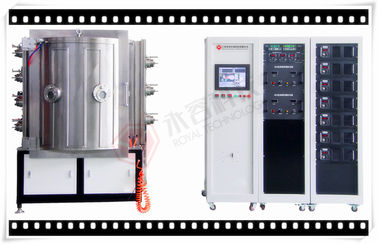

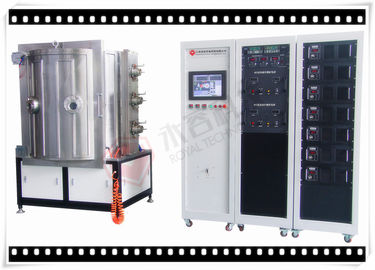

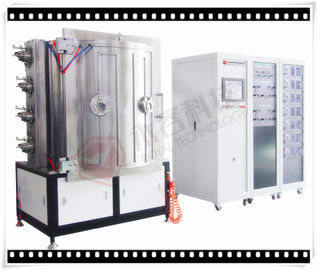

Royal Technology IPG altın kaplama için 3 standart modele sahiptir : IPG makine ana bileşenleri:
1. Silindir Ark ünitesi veya (yönlendirilmiş dairesel katodik ark kaynakları)
2. PVD kaplama öncesi Plazma temizliği için Düzlemsel İyon Kaynağı
Ag (Altın) biriktirme 3. DC Sputtering Katot
TiN film kaplama 4. MF Sputtering Katot
| IPG Altın Kaplama Makineleri Teknik Şartname | |||
| model | RTAC1010-SPDC | RTAC1250-SPDC | RTAC1612-SPDC |
| Etkili odası boyutu | Φ1000 x H1000mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| Biriktirme Kaynakları | Silindir Ark (seçenek için yönlendirilmiş dairesel yay) + DC Serpme Katot + Doğrusal İyon Kaynağı | ||
Vakum Pompalama Sistemi (Leybold Pompalar + Turbo Moleküler Pompa) | SV300B - 1 set (300m³ / saat) | SV300B - 1 set (300m³ / saat) | SV300B - 2 set (300m³ / saat) |
WAU1001-1set (1000m³ / saat) | WAU1001-1set (1000m³ / saat) | WAU2001-1set (1000m³ / saat) | |
| D60T- 1 set (60m³ / saat) | D60T- 1 set (60m³ / saat) | D60T- 1 set (60m³ / saat) | |
Turbo Moleküler Pompalar: 2 takım (3500L / S) | Turbo Moleküler Pompalar: 2 takım (3500L / S) | Turbo Moleküler Pompalar: 3 takım (3500L / S) | |
| Sputtering Güç Kaynağı | 1 * 24kW | 1 * 36KW | 2 * 36KW |
| Ark güç kaynağı | 6 * 5KW | 7 * 5KW | 9 * 5KW |
| Önyargı Güç Kaynağı | 1 * 24kW | 1 * 36KW | 1 * 36KW |
| Gezegen Çubukları | 6/8 | 12/16 | 20 |
| Ultimate Vakum | 9.0 * 10-4Pa (boş, temiz, oda sıcaklığı) | 9.0 * 10-4Pa (boş, temiz, oda sıcaklığı) | 9.0 * 10-4Pa (boş, temiz, oda sıcaklığı) |
| Çevrim Süresi (pompaya göre değişir) | 40 '~ 50' alt tabaka malzemesine ve kaplama tariflerine bağlıdır | ||
| Çalışma gücü gereksinimi | 3 Fazlı 4 hat, AC380V, 50HZ, 35KW | 3 Fazlı 4 hat, AC380V, 50HZ, 120KW | 3 Fazlı 4 hat, AC380V, 50HZ, 150KW |
| Soğutma suyu | EVET, endüstriyel su soğutucu | ||
| Gaz İşleme (% 99,99) | 4 yol | 4 yol | 4 yol |
| Ayak izi (mm) | * 2000 * 2500 2000 | * 4500 * 3200 4000 | * 5000 * 3200 5500 |
| Toplam Ağırlık (KGS) | 4500 | 7000 | 9000 |
| Toplam Güç Tüketimi (Yaklaşık) | 50KW | 110 Kw | 150kW |
| Gerçek Güç Tüketimi (Yaklaşık) | 30KW | 60KW | 70kW |
Teknik parametreler üzerinde sadece referans için, Royaltec belirtilen uygulamalar temelinde nihai üretim hakkını saklı tutar. Size sadece kaplama makinesini değil, toplam kaplama çözümlerini de sunmaktayız, anahtar teslimi proje hizmeti mevcuttur.
IPG Kaplama Örnekleri:
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
