EMI Koruyucu İnce Film Vakumlu Çökeltme Ekipmanları, Vakumlu Metalize Makinesi, Paslanmaz Çelik püskürtme çökeltme

Özet:

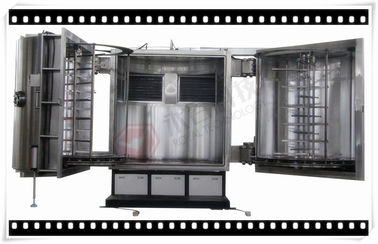

RTEP1616-SP Vakum Metalizasyon Makinesi, özellikle telekomünikasyon cihazlarında, bilgisayarlarda, dizüstü bilgisayarlarda, tüketici elektroniğinde, ev aletlerinde, havacılıkta ve askeri eşyalarda kullanılan ince film ve NCVM dolum biriktirme için özel olarak tasarlanmıştır.

Müşterilerimiz: Sumgsung, Apple, Lenovo, Huawei elektroniği üretmektedir.

Oda çapının çapı 1600mm ve yüksekliği 1600mm çeşitli ürünlere uygundur.

EMI Koruyucu Film Özellikleri

1) Film kalınlığı: 1.5 ~ 3 mikron gereksinime bağlıdır.

2) Film direnci: (ohm) 0.5Ω'den daha iyi

3) Yapışma: 3M810 bant> 5B

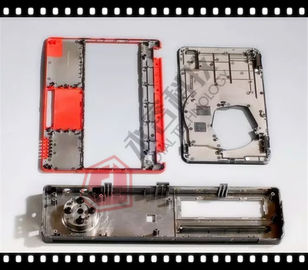

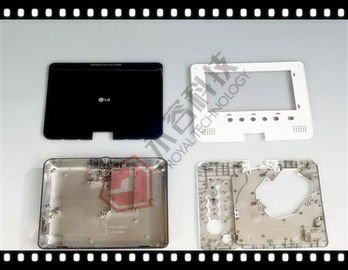

EMI koruyucu film kaplama işlemi

4) DC Sıvama Paslanmaz Çelik

5) Termal Buharlaşma ile Bakır biriktirme

6) DC Sputtering Paslanmaz Çelik, Cu film tabakasında tam kapak.

Elektro Manyetik Parazit Koruyucu Metalizatör Özellikleri

1) Yüksek verimlilik için 2 kapılı yapı ve hızlı pompalama hızı
2) PLC kontrollü işletme dostu dokunmatik ekran paneli

3) istikrarlı üretim ve yüksek kalite için insan dostu yazılım programı tasarımı.

4) Yüksek püskürtme hedef kullanım oranı, düşük bir üretim maliyeti sağlar.

5) İyi düzgünlük ve Mükemmel yapışma

6) Üretim verimliliğini ve kalifiye oranı artırmak için daha iyi bir performans için gelişmiş tasarım konsepti.

7) Yapışmayı iyileştirmek için plazma temizleme ve yüzey aktivitesi tedavisi için İyon kaynağı cihazı.

PVD Vakum Metallenmesi Avantajları:

Bitkiler çevre dostu yeşil işlem kullanılarak kirlilikten arındırılır;
Yüksek Verimlilik ve mükemmel tekdüzelik.
Seri üretim talebi için yüksek hacimli üretim, düşük maliyetli, ideal çözüm.

Tür:

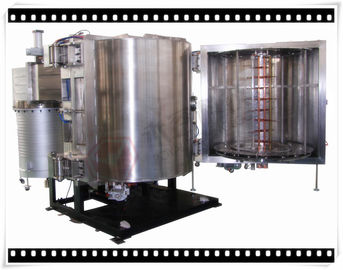

• Dikey yönlendirme, Silindir, 2 kapılı yapı, ön açıklık.

Teknik özellikler:

• performans

1. Ultimate Vakum Basıncı: 5.0 × 10 ^-6 Torr'dan daha iyi.

2. İşletim Vakum Basıncı: 1.0 × 10 ^-4 Torr

3. Pompalama zamanı: 1 atm ila 1.0 × 10 ^-4 Torr≤5 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Metalize malzemesi (buharlaşma): Paslanmaz Çelik, Bakır

5. Çalışma Modeli: Tam Otomatik / Yarı Otomatik / Manuel

• yapı

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası

1.1 Boyutu: İç Çap 1600mm

Iç yükseklik: 1600mm

Faydalı Yükseklik: 1265mm

Toplam yükseklik: 1420mm

1.2 Malzemeler: Vakum Odası SUS304

Kapı ve flanşlar SUS304

Odası güçlendirmek yapısı: boyalı kaplama yüzey işleme ile SS41 hafif çelik.

Odacıklı şasi SS41 hafif çelik boyalı yüzey işlemesi ile.

1.3 Serpme ve Buharlaşma Kalkanı: SUS304

1.4 Görünüm Penceresi: odacık kapılarında

1.5 Vakum Odası Havalandırma Vanası (susturucu dahil)

1.6 Kapı: SUS304 malzeme Çapı 1600mm İç Yükseklik: 1600mm

1.7 Biriktirme Sürüş Sistemi: Merkezi sürüş maks. 1400mm * 1265mm

1.8 Sürüş Motoru: 1 / 2HP

1.9 Buharlaşma Gücü: 1 set / kapı

DC Sıçrama Gücü: 1 set

Sputtering Katot boyutu: 125 * 1400mm

2. Vakum Pompalama Sistemi Rouhging

2.1 Yağ sızdırmaz Döner Vane Vakum Pompası - Leybold

a: Pompalama hızı: 640 m³ / saat

2.2 Kökleri Pompa - Leybold

a: Pompalama hızı: 4400 m³ / saat

2.3 Kaba Vakum Vana: pnömatik model

2.4 Vakum Boru Hattı: 6 ”ve 8” SUS304 malzemesi

2.5 Vakum Havalandırma Vanası: 3/8 ”elektromanyetik model

3. Yüksek Vakum Pompalama Sistemi

3.1 Yağ difüzyon pompası: RTDP-36

a. Pompalama hızı: 40000L / S

b. Nihai Vakum Basıncı: 10 ^{- 7} Torr'dan daha iyi.

c. Isıtma Gücü: 3 Faz, 21KW.

d. Yağ tüketimi: 9 litre

3.2 Soğuk tuzak: 36 ”, yağ akışına karşı su soğutma

3.3 Yüksek Vakum Valfi: pnömatik

3.4 Fore-line Vana: pnömatik

4. Elektrik Kontrol ve İşletim Sistemi

4.1 Ana devre: Yok sigorta devre kesici, elektromanyetik anahtar,
Seri tipinde C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 Saçılma Gücü, DC modeli

4.5 Kontrol Sistemi: PLC + Dokunmatik Ekran Otomatik / Elle

4.6 İşletim Sistemi: Dokunmatik Ekran + Ekran

4.7 Vakum Basınç Ölçüm Sistemi

Vakum Ölçer: Leybold Center Two - 1 set

Tam Aralıklı Gösterge: 760 Torr ~ 10 ^{- 7} Torr - 1 set

4.8 Alarm Sistemi:

Basınçlı hava basıncı daha düşük: alarm sesi

Soğutma suyu akışı daha düşük: alarm sesi

Yanlış çalışma: alarm sesi

4.9 Güç Yük Göstergesi: Voltaj göstergesi ve yük akımı göstergesi

5. Alt Sistem

5.1 Hava Sıkıştırmalı Valf Kontrol Sistemi

5.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

5.3 Polycold (-120 ~ -145 ℃) Cryopump - 1 set

Model: MaxCool-2500L

Maksimum yük :: 2500W

Pompalama hızı: 14000L / S.

6. Biriktirme Sistemi

6.1 püskürtme kaynağı

a. Sputtering Hedef ”125mm * 1400mm * 12 ~ 14mm - 1 set

b. Deklanşör - 1 set

c. Kütle Akış Kontrolörü: Ar gazı - 1 set

d. Sputtering Güç Kaynağı: DC 60KW - 1 set

6.2 Buharlaşma Kaynakları

a. Tungsten buharlaşma kaynakları

b. Buharlaşma Güç Kaynağı: 20kVA

c. İyon kaynağı cihazı ve güç kaynağı

7. Çalışma Ortamı

Sıkıştırılmış Hava: 5 ~ 8kg / cm ²

Soğutma Suyu: Su İçinde Sıcaklık: 20 ~ 25 ℃, 200 Litre / dak,
Su-In Basıncı: 2 ~ 3 kg / cm ²

Güç: 3 Faz 380V 50Hz (60Hz), 160kVA

Kurulum Alanı: (L * W * H) 6500 * 5500 * 2700mm

Egzoz: Mekanik pompalar için havalandırma

Müşteri üretim gereksinimlerimizi karşılayan farklı 3D parçalar için en uygun kaplama süreçlerini tasarlamak ve geliştirmek için çaba sarf ettik. Bu yüzden EMI kaplama için toplam kaplama çözümleri sağlıyoruz.

Özelleştirilmiş kaplama sistemi gerekiyorsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın ve ürün özelliklerinizi gönderin, en iyi çözümleri belirlemek için birlikte çalışacağız.

Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
