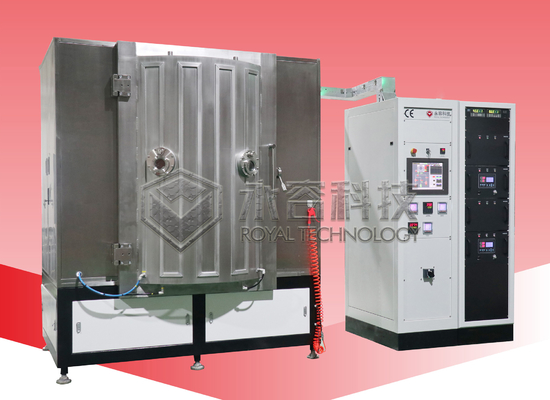

Araba Aynası Vakumlu Metalize Makinesi / Alüminyum, Krom Otomotiv Aynaları Vakumlu Metalize Sistemi
Araba Aynası Vakum Metalize Makinesi Giriş
Makinenin 2 tekniği vardır: termal buharlaştırma kaynağı ve magnetron püskürtme katot kaynağı.Farklı ayna uygulamaları için esnek olan.
Magnetron püskürtme, iyonların hedef yüzeye bombardımanı nedeniyle püskürtme malzemesinin püskürtüldüğü bir plazma kaplama işlemidir.PVD kaplama makinesinin vakum odası, argon gibi bir soy gazla doldurulur.Yüksek voltaj uygulanarak, iyonların hedef yüzeye ve bir plazma kaplamasına hızlanmasıyla sonuçlanan bir ışıma deşarjı oluşturulur.Argon iyonları, hedef yüzeyden püskürtme malzemeleri çıkaracak (püskürtme), hedefin önündeki ürünler üzerinde püskürtülmüş bir kaplama tabakası ile sonuçlanacaktır.

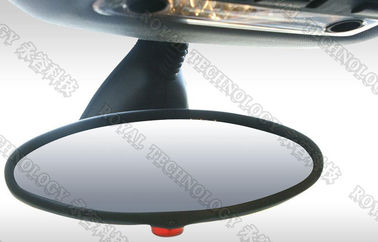

Termal buharlaştırma kaynağı, buharlaşma Cr veya Al için tungsten filamandır ve yüksek yansıma aynaları oluşturmak için cam üzerinde Krom/Alüminyum tabakası elde eder.
Genel olarak Magnetron püskürtme için Krom, Paslanmaz Çelik malzemeler;Al ve Cu, termal buharlaşma kaynakları ile biriktirilir.

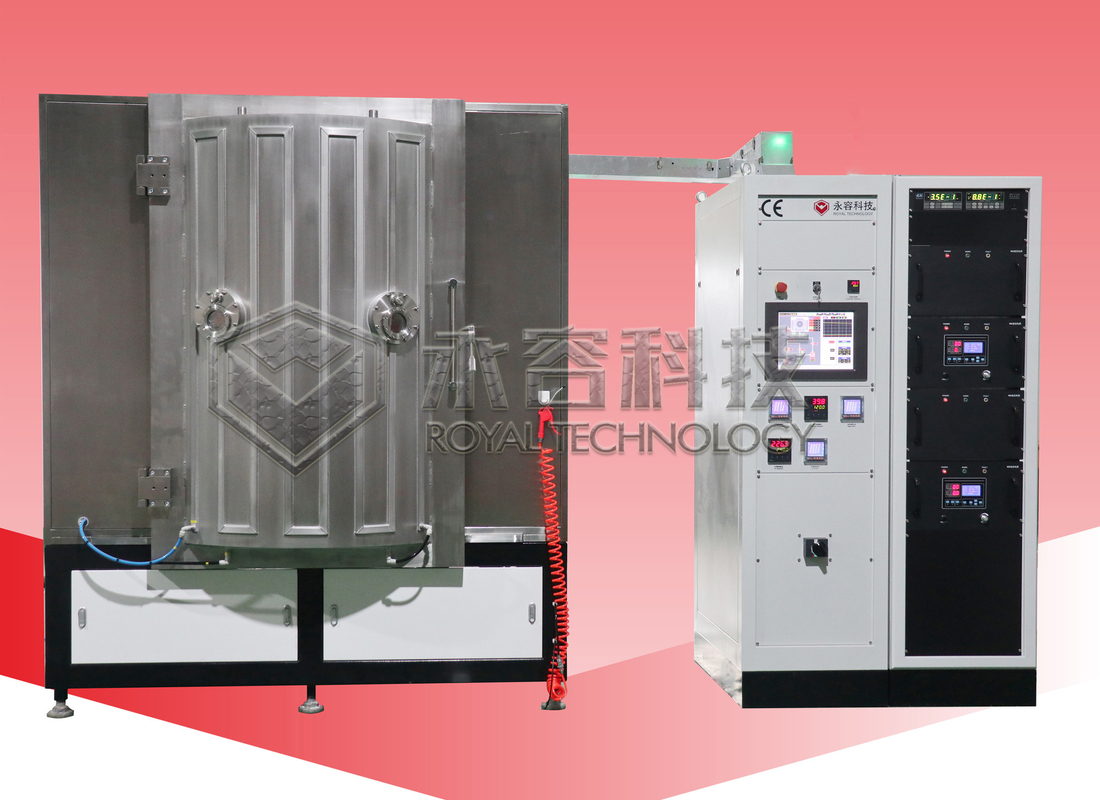

Araba Ayna Vakum Metalize Makinesi Özellikleri
1. Vakum odası, paslanmaz çelikten yapılmış dikey tip tek kapılı bir yapıdır.Oda boyutuΦ1400~2500mm
2. Vakum sistemi mekanik pompa, kök pompası ve difüzyon pompasından oluşur.
3. 10~28 ark veya 1~4 ark kolon veya düzlem ark için kaplama sistemi.
4. Yüksek güçlü darbe önyargılı güç kaynağı.
5. Şişirme sistemi, 1~4 set kütle akış kontrol cihazına ve bir gaz akış göstergesine sahiptir.
6. Elektrik kontrol sistemi, devre aşırı yüklenmesi, su kesme ve hava kesme için sesli ve ışıklı alarm cihazları ile donatılmıştır.
7. Kontrol sistemi (dokunmatik ekran + PLC) ayrıntılı parametreleri gerçek zamanlı olarak görüntüler ve tüm üretim sürecini otomatik çalışma modunda tam otomatik olarak kontrol eder.
Araba Ayna Vakum Metalize Makina Modelleri
sistem/model | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
Oda Boyutu | Çap | 1200 mm | 1400 mm | 1600 mm |
Yükseklik | 1400 mm | 1600 mm | 1800 mm | |
Ana Verim |
Nihai Basınç | 10-4Pa | ||
Çalışma Basıncı | 1 ATM'den 5x10-5 Pa'ya 15 dakikada (Yüksüz) | |||
Windows'u Görüntüle | Ayarlamak | 1 | ||
Sayısı filamentler |
Adet | 18~22 | 20~24 | 20~26 |
pompalama sistem |
önceki derece pompa |
70 L/S | 150 L/S | 150 L/S |
Kök Pompası | 600L/S | 1200L/S | 1200L/S | |
Difüzyon Pompası | 17500L/S | 30000L/S | 60000L/S | |
Tutma Pompası | 30 L/S | |||
Katman İzleme Sistemi | Kristal Monitör | Tek Sensör / Altı Parça Sensör Kafası | ||
Vakum monometresi | 1 ATM ~ 10-4 Pa | |||
Kontrol kutusu | Ayarlamak | 1 | ||
buharlaşma Güç kaynağı |
30KW | 35KW | 50KW | |
Püskürtme Hedefi | Adet | 2~4 | ||
buharlaşma Güç kaynağı |
RF veya DC | |||
Sistem Çalışması | Otomatik/ Manuel | |||
Soğutma suyu akış hızı |
100 L/dak | 120 L/dak | 150 L/dak | |
Yüksek vakum Kapak |
24 inç | 36 inç | 36 inç | |
Kaba Valf | 6 inç | 6 inç | 8 inç | |
Foreline Vana | 6 inç | |||
Sızıntı Valfi | 2 inç | |||
Tutma Valfi (seçenek) |
1 inç | |||
Soğutma kulesi | 15 RT (Su Basıncı: 4kg/ cm2; Basınç Düşüşü: 2kg/ cm2) | |||
Soğutma suyu | Giriş: 18℃;Çıkış: 25℃;Standart: 20±1℃ | |||
Elektrik Kontrol Sistemi | PLC | |||
Toplam güç Gereklilik |
75KW | 85KW | 95KW | |
Çevre Gereklilik |
Sınıf 100.000 Temiz Oda;Epoksi döşeme;Klima;Sıcaklık.25±3℃;HUM50±10 |
Royal Technology, cam kesme, temizleme, bükme, kaplamadan son işlemin montajına kadar Araba Aynaları üretiminin tüm planını sağlar.Tüm fabrikanın tasarımı ve planı.
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
