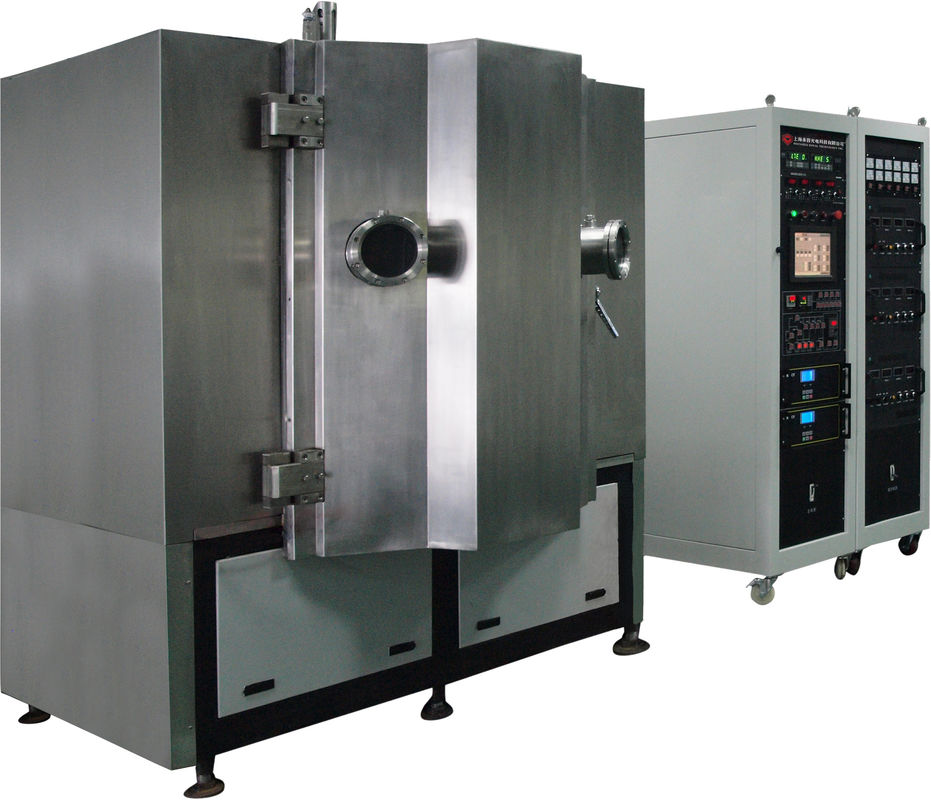

PVD Fonksiyonel Kaplamalar - Altın Püskürtmeli İnce Film Kaplama Sistemi

 AltınEn saf halinde parlak, kırmızımsı sarı bir rengi vardır. Oda sıcaklığında havada oksitlenmez,Bu yüzden normal koşullarda çok sabit kalır ve elektrik iletkenliği sabit kalır.Bitirme işlerinde kullanılan en yaygın değerli metallerden biridir.

Altın korozyona dayanıklıdır, bu da bağlantı iğneleri ve elektrik anahtarı bağlantıları için iyi bir bitirme yapar.

Altın kaplama, çok çeşitli ana endüstrilerde parça ve bileşenlerde kullanılır:

1. Tıbbi uygulamalar: vücut implantları
2. Enerji: hidrojen yakıt pili Bipolar plakalar
3. Yarım iletken: mikroelektronik yongalar
4. Havacılık ve Savunma
5. Telekomünikasyon ve diğerleri

ROYAL Technology, uzun vadeli işbirliği için güvenilir bir ekip arayan üreticiler için anahtar teslim kaplama çözümleri sağlar.

Sağlam tasarım, büyük partiler, hızlı döngü, esnek kaplama süreçleri ROYAL Takımı'nın takip ettiği temel tasarım kavramlarıdır.

Tasarım Avantajları

1. Enerji tasarrufu: kompakt tasarım ve moleküler pompalar uygulanır
2. Yüksek hedef kullanımı %40'a kadar düz patlama katodu ile
3. Sputtered Au altın filminin kalınlığı kontrol edilebilir
4. Tek dokunma işletim sistemi

PVD Altın püskürtme çöküntüsü

1. Cam, metal alaşımları vb. alt katman malzemeleri söz konusu olduğunda, bağlama katmanı alt katmanın ve Auffilm yapışkanlığını artırmak için gereklidir.Royal Technology, farklı uygulamalara dayanan bir dizi olgun kaplama tarifi geliştirdi.Müşterilerimize profesyonel tavsiyelerle destek oluruz.
2. Çoğu uygulamada kabalık (RMS ‡ ortalama kare kök) < 40Å beklenir. Bazı tarama sondası uygulamaları için daha düşük bir kabalık gerekebilir, genellikle 1.5 ~ 4 nm.
3. Altın püskürtme katmanının yüzey saflığı: Altın yüzey değişikliklerini kullanan uygulamalar için temiz bir yüzey gereklidir. Kullanılan PVD işlemine bağlı olarak, sistemdeki vakum seviyesi,Altın kaynağının orijinal saflığı (99'dan fazla)Genel olarak % 99'u)



   Teknik özellikler:

   Model: RTSP800

   Teknolojiler: DC Sputtering + İyon kaynağı (opsiyonel olarak)

   MATERYAL: Paslanmaz çelik

   Oda boyutu: Φ800*H800mm

   Oda TİPİ: Silindir, dikey, 1 kapılı

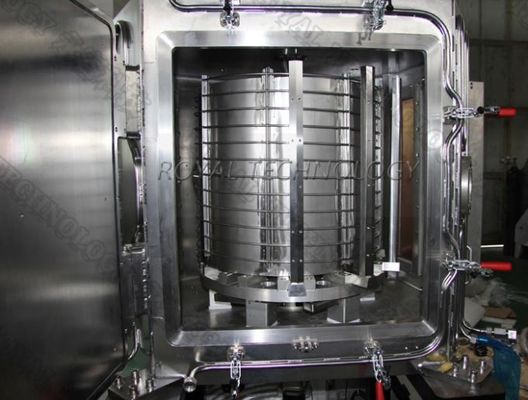

   Rotary RACK SYSTEM: Gezegen/Merkezi sürüş

   Depolama malzemesi: Altın, Alüminyum, Gümüş, Bakır, Krom, Paslanmaz Çelik, Nikel, Titanyum

   Depolama Kaynağı: Düz katotlar,

   Seçilebilir geleneksel kemer katotlar ((yarıtma sürecinin gereksinimlerine göre)

   Reaktif gaz kontrolü: MFC, 2/4 yol

   CONTROL PLC ((Programlanabilir Mantık Denetleyicisi) +IPC

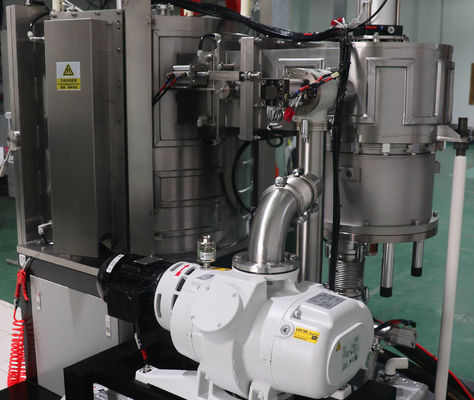

   Pompa Sistemi:
   SV300B 1 set (Leybold) 300m3/saat

   Kök pompası 1 set, 490m3/saat

   Sıkıştırma pompası: 1 set, 60m3/saat

   Turbo Moleküler Pompa: 1 set, 3500L/S

   Güç kaynağı: Bias güç kaynağı: 1*24 KW

   DC püskürtme gücü: 12KW

   Doğrusal iyon kaynağı: 5KW

   Güvenlik Sistemi:İşleyicileri ve ekipmanları korumak için çok sayıda güvenlik kilitleri

   Soğutma Geri Dönüştürme: Soğutma suyu

   Isıtma: Isıtmalar, 9KW

   Elektrik enerjisi:
   480V/3 faz/60HZ (ABD uyumlu)

   460V/3 faz/50HZ (Asya uyumlu)

   380V/3 faz/50HZ (AB-CE uyumlu)

   Ayak izi: L3200*W2600*H2000mm

   Toplam Ağırlık: 4.0 T

   DÜZENLİK ZAMANI: 30 ~ 40 dakika (substrat malzemesine, substrat geometrisine ve çevresel koşullara bağlı olarak)

   Güç maksimum: 50KW

   Ortalama güç tüketimi (yaklaşık): 20KW



İçeride

Daha fazla bilgi için lütfen bizimle iletişime geçin, gelişmiş teknikleri sizinle paylaşmak ve iletişim kurmak için her zaman açıkız.
