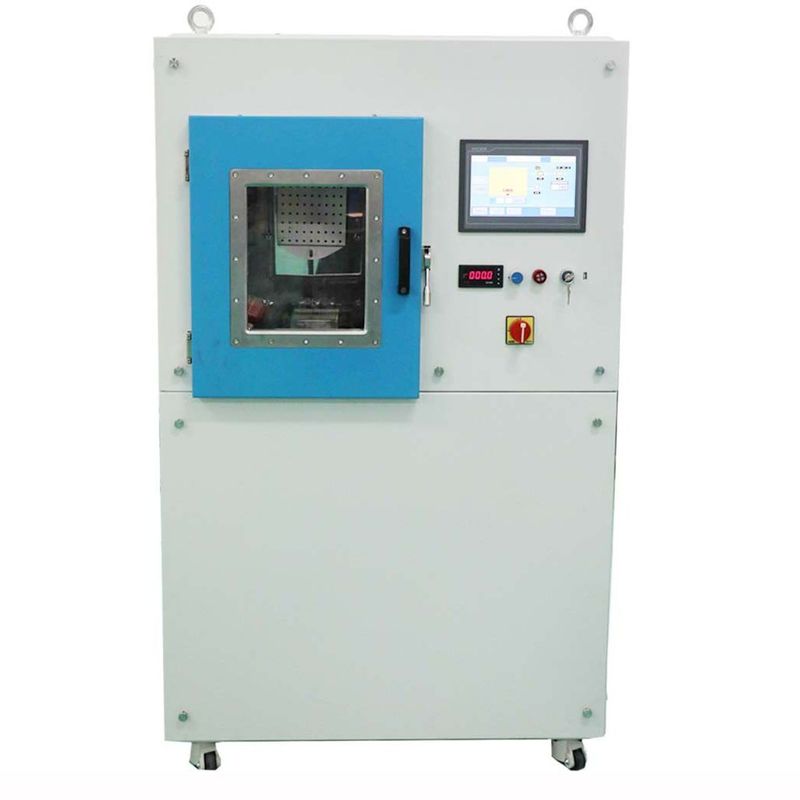

Yüksek vakumlu metal depolama makinesi, adli parmak izi görüntüleme cihazı

Tasarım Avantajları

1. Kompakt ayak izi olan taşınabilir tasarım
2. Su soğutmasız sistem, gerekli çalışma ortamı sadece elektrik enerjisidir: 1Ph, 220V 50Hz, 60A;
3. Buharlaşma sürecini denetlemek için büyük görüntü kapısı, 400mm'ye kadar olan Kuvars penceresi;
4. Hızlı döngü kaplama işlemi için güçlü vakum pompalama sistemi: yüksek turbo moleküler pompa, herhangi bir yönde monte edilebilir; büyük hacimli bir 2 aşamalı döner kanat pompası ile donatılmıştır.
   5Düşük işletme maliyeti ve düşük bakım maliyeti.
   6HMI cihazına dayalı esnek çalışma: işleme sayfası, eğri kayıt sayfası, alarm sayfası, bakım sayfaları vb. İşleme verilerini indirmek için veri giriş ve USB bağlantı portu.




   Teknik özellikler

   Performans

   1Son Vakum Basıncı: 9.0*10-5 Pa'dan daha iyi;
   2Çalışma vakum basıncı: 6.0*10-3 Pa ~ 9.0*10-3 Pa;

   3Temel vakum basıncı: 3.0*10-4 Pa

5. Pompalama Zamanı: 1 atm'den 9.0×10-3 Pa≤15 dakikaya (oda sıcaklığı, kuru, temiz ve boş oda)
6. Depozisyon kaynağı: Tungsten kartı filament buharlaşması
7. Çalışma modeli: Tam otomatik / Yarım otomatik / El ile
8. Depozisyon malzemeleri: Çinko, Gümüş, Altın, Alüminyum vb.

9. Yapı

   Vakum kaplama makinesi aşağıda listelenen anahtar tamamlanmış sistemi içerir:

10. Vakum odası
    1.1 Boyut: İç genişliği: 450 mm, Derinliği: 450 mm

11. İç yüksekliği: 500 mm

    1.2 Malzeme: Vakum odası SUS304

    Kapı ve flensler SUS304

    Oda güçlendirme yapısı: SUS304

    Oda şasi SS41, boyalı bitirme yüzey işlemi ile hafif çelik.

    1.3 Buharlama kalkanı: SUS304

    1.4 Görünüm Penceresi: oda kapısında, kuvars malzemesi.

    1.5 Vakum Odası Havalandırma Valfi (sessizleyici dahil)

12. Vakum pompalama sistemi

13. Kaba Vakum Pompalama Sistemi: 2 aşamalı döner yelkenli pompa-1 set

    Yüksek vakum pompalama sistemi: Turbo Moleküler Pompa-1 seti

    3Elektrikli Kontrol ve İşletim Sistemi- PLC + Dokunmatik Ekran

    Ana devre: Sigorta dışı kesiciler, elektromanyetik anahtarlar, seri tipinde C/T

14. Buharlama Gücü 1 set
15. Buharlama Kontrol Sistemi

16. 5.1 İşletim sistemi: Dokunmatik ekran + PLC, tarif kontrolü ve veri kaydı, Otomatik kapatma, otomatik tahliye, otomatik kaplama

17. Ölçme Sistemi

18. 6.1 Vakum basıncı: Vakum ölçer: Pirani + Penning ölçer + Tam menzilli vakum ölçer

    7Alarm sistemi: basınçlı hava basıncı, soğutma suyu akışı, yanlış çalışması;

    Güç yükü göstergesi: Voltaj göstergesi ve yük akımı göstergesi

19. Depolama Sistemi

20. 8.1 Depozisyon kaynağı: Tungsten kart

    8.2 Depozisyon malzemesi: Çinko, Alüminyum, Gümüş, Altın

21. Çalışma ortamı

22. 9.1 Tek fazlı, 220V 50Hz ((60Hz), 5KW

    9.2 Kurulum alanı: (L*W*H) 2000*1000*2300mm

    9.3 Egzoz: Mekanik pompalar için havalandırma

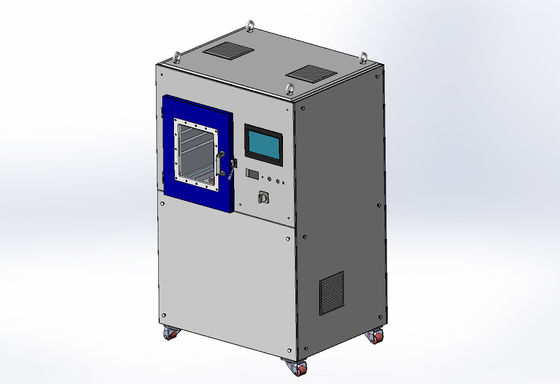

    Çizim -Taşınabilir Termal Buharatlama Makinesi



Bu konuyla ilgileniyorsanız lütfen daha fazla bilgi için bizimle iletişime geçin.
