Akrilik (PMMA) Araba LOGO Kurulu Krom Metalleştirme Sistemi

Royal technology has developed and built the whole supply chain for Car LOGO board PVD metalizing service. Royal teknolojisi, Araba LOGO kartı PVD metalleştirme hizmeti için tüm tedarik zincirini geliştirdi ve inşa etti. From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; Kalıp tasarımı ve imalatından, termal vakum şekillendirme işlemi, UV kürleme tabanı / üst kaplamalar; PVD chroming metalizing till LED lighting assemble, we are able to provide a complete turn-key coating solution. LED aydınlatma monte edilene kadar PVD krom metalleştirme, eksiksiz bir anahtar teslimi kaplama çözümü sağlayabiliriz.

Fotoğraflar: 1 ~ 5

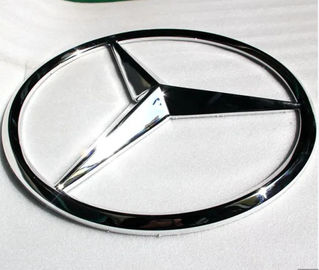

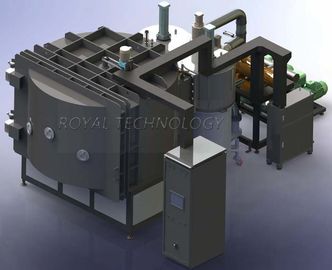

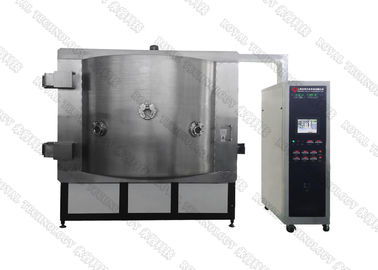

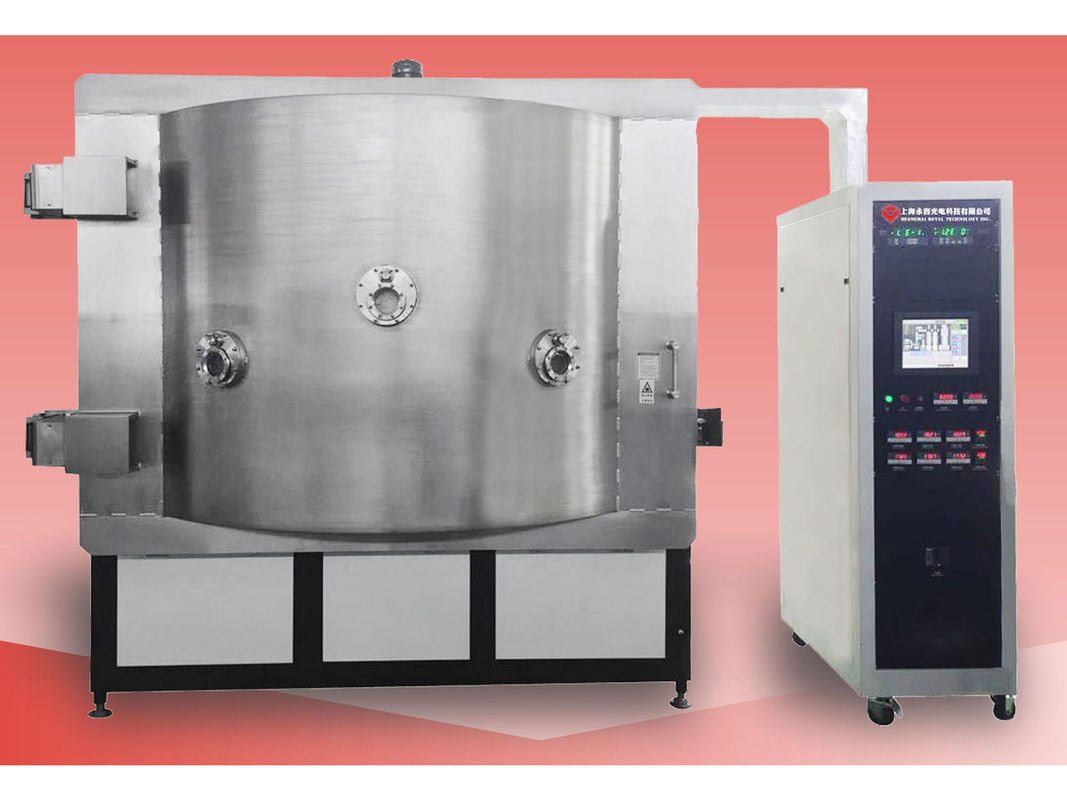

Özet: The RTEP2200 set metalizing system was custom designed and manufactured for Car LOGO board chrome coating. RTEP2200 set metalizasyon sistemi, Car LOGO board krom kaplama için özel olarak tasarlanmış ve üretilmiştir. With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives outstanding coating layers as shown below: during day time, sign symbols have a solid metal look ( stainless steel effect ); PMMA (Akrilik) yüzeyinde ince yüksek yansıma filmi bırakan PVD termal buharlaşma teknolojisi ile aşağıda gösterildiği gibi olağanüstü kaplama katmanları verir: gündüz, işaret sembolleri sağlam bir metal görünümüne (paslanmaz çelik etkisi) sahiptir; while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. gece, önden, arkadan ve yandan görünümlerden aydınlatılır (içeride LED ışığı takılıdır).

• Yapım Süresi: 2015
• Yer: Güney Kore
• Uygulamalar: Otomobil LOGO kartı, PC / PMMA Krom Kaplama, Alüminyum / Gümüş / Bakır / SS telleri Metalleştirme.

Tür:

• Dikey yönlendirme, Silindir, 1 kapılı, ön açıklık.

Tasarım özellikleri:

• Sağlam yapı tasarımı ve yüksek kaliteli konfigürasyonlar

• PLC + Dokunmatik Ekran İşletim Sistemi, tam otomatik / manuel kontrol
• Hızlı Vakum Tahliye Sistemi
• Kolay yükleme / yükleme için özel olarak tasarlanmış döner Karusel yapısı
• Bakım için çalışma ortamına kolay erişim

Teknik özellikler:

• Verim

1. Ultimate Vakum Basıncı: 5.0 × 10 daha iyi^-6 Torr.

2. Çalışma Vakum Basıncı: 1.0 × 10^-4 Torr.

3. Pompalama Süresi: 1 atm ila 1.0 × 10^-4 Torr≤3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Metalleştirme malzemesi (buharlaşma): Al, Cr, Sn, Ti, SS, Cu… vb.

5. işletim modeli: tam otomatik / yarı- otomatik / manuel

• yapı

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası
1.1 Boyut: İç Çap 2200mm

İç Yükseklik: 1500mm

1.2 Malzeme: Vakum Odası SUS304

Kapı ve flanşlar SUS304

Odası güçlendirmek yapısı: SS41 yumuşak çelik, boyalı kaplama yüzey işleme ile

Boyalı kaplama yüzey işlemeli SS41 yumuşak çelik oda şasisi

1.3 Buharlaşma Kalkanı: SUS304

1.4 Görüntüleme Penceresi: oda kapısında

1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)

1.6 Kapı: SUS304 malzemesi

2. Rouhging Vakum Pompalama Sistemi (Yedek Pompa Paketi) - Leybold

3. Yüksek Vakum Pompalama Sistemi (Difüzyon Pompası + Soğuk tuzak cihazı) - Leybold

4. Elektrik Kontrol ve İşletim Sistemi-PLC + Dokunmatik Ekran

4.1 Ana devre: Yok sigorta kesici anahtarı, elektromanyetik anahtar, seri tip C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Vakum Basınç Ölçüm Sistemi

Vakum Ölçer: Pirani + Penning ölçer

Termokupl Ölçer: 760 Torr ~ 5 * 10^-4 Torr

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış çalışma

4.7 Güç Yükü Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5. Biriktirme Sistemi

5.1 Tungsten filaman buharlaşma kaynağı

5.2 Cr / Al telleri

6. Alt Sistem

6.1 Hava Basınçlı Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

6.3 Polycold (-120 ~ -145 ℃) Seçenek için Brooks Cryopump.

• Çalışma ortamı

Basınçlı Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su Giriş Sıcaklığı: 20 ~ 25 ℃, 200 Litre / dak,
Su Giriş Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 100kVA

Kurulum Alanı: (L * G * Y) 9000 * 4200 * 3000mm

Egzoz: Mekanik pompalar için havalandırma
