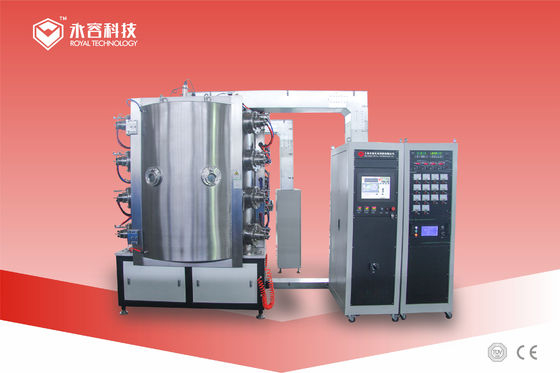

PVD İyon kaplama/kaplama makinesi,İnce Film Kaplama Makinesi
UYGULAMA
Metal film, titanyum nitrür, titanyum karbür ve zirkonyum nitrür, krom nitrür ve titanyum, nikel, krom, bakır ve diğer bileşikler filmi, çok katmanlı süper sert filmi, nitrojen katkılı titanyum filmi ve zirkonyum nitrür kaplamak için kullanılabilir. alaşım film (Tin, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3ve diğer dekoratif filmler vb.) ve tüm talaşlı imalat sürecini çok kısa sürede tamamlamak için yüksek verimli çok fonksiyonlu bir kaplama ekipmanıdır.

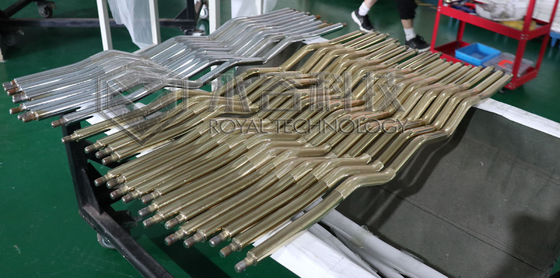

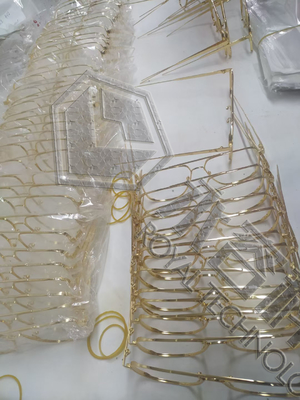

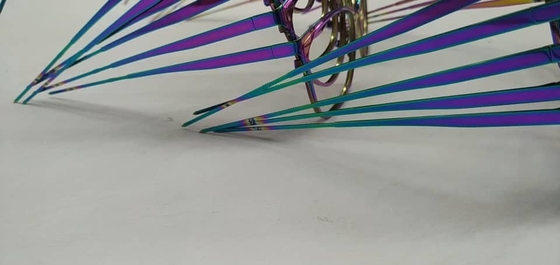

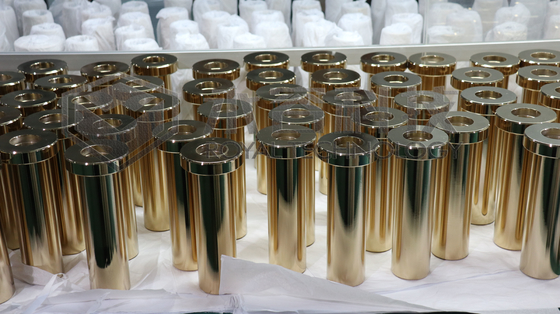

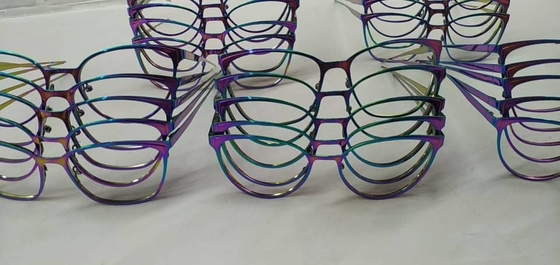

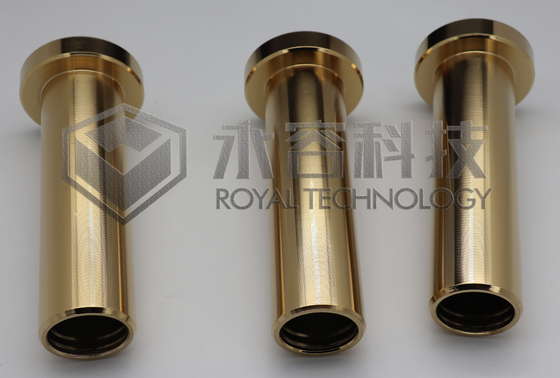

Bu makine, paslanmaz çelik, seramik karo/bardak, bilgisayar, cep telefonu, saat ve mücevher, sıhhi tesisat, ev aletleri, otel ürünleri vb. için dekoratif kaplama alanlarında yaygın olarak kullanılmaktadır.
ÖZELLİKLERİ
Güvenilir çalışma, iyi tekrarlanabilirlik ve tutarlılık, hızlı biriktirme oranı, yüksek yapışma, ince film vb. Vardır. Kaplama filmi, orijinal iş parçası yüzeyinin pürüzsüzlüğünü korumak için yoğun ve düşük sürtünme katsayısına sahip sertlik, iyi esneklik, zor kırmak ve düşmek.
Ekipman, kaplama teknolojisinin tam otomasyonunu gerçeğe dönüştürüyor.Ana malzemenin yüzeyini kaplamak için vakumlu kaplama tekniğini kullanır.Düşük maliyet, yüksek yeterlilik oranı, yeşil çevre koruma vb. özelliklere sahiptir.
İnce Film Kaplama Makinası Modelleri
modeli |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| Oda İç boyutu | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
| Güç kaynağı türü | Ark güç kaynağı, filaman güç kaynağı, darbe öngerilim güç kaynağı | ||||||||
| Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katmanlı su soğutma odası | ||||||||
| Vakum odasının malzemesi | paslanmaz çelik 304/316L | ||||||||
| Nihai vakum | 6.0x10-4Pa (boşaltma, temiz, kurutma odası) | ||||||||
| Vakum Pompalama Hızı | atmosferden 8.0*10'a-3Pa ≤15 dakika | ||||||||
| Vakum pompalama sistemi | Difüzyon pompası veya moleküler pompa + Kök pompası + Mekanik pompa + Tutma pompası (özel model müşteri ihtiyaçlarına göre seçilebilir) |
||||||||
| ark kaynağı | 6 adet veya 8 adet |
8 birim veya 10 adet |
10 birim veya 12 adet |
14 birim veya 16 adet |
16 birim veya 18 adet |
||||
| Önyargılı güç kaynağı | 20KW/takım | 20KW/takım | 30KW/takım | 40KW/takım | 50KW/takım | ||||
| Sürüş Modeli | Gezegen dönüşü ve dönüşü, değişken frekans hız ayarı (kontrol edilebilir ve ayarlanabilir) |
||||||||
| Isıtma sistemi | Oda sıcaklığından 450°C'ye kadar kontrol edilebilir ve ayarlanabilir (PID sıcaklık kontrolü) |
||||||||
| MFC | 3 yollu veya 4 yollu proses gaz akışı kontrol ve görüntüleme sistemi, seçici otomatik gazlama sistemi | ||||||||
| Soğutma sistemi | Su sirkülasyonu soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucusu veya derin soğutma sistemi.(Müşteriler tarafından sağlanır) | ||||||||
| Kontrol modu | Manuel/otomatik entegrasyon modu, dokunmatik ekranla çalıştırma, PLC veya bilgisayar kontrolü | ||||||||
| Toplam güç | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
| Alarm ve koruma | Su kesintisi, aşırı akım ve aşırı gerilim, açık devre ve pompaların, hedeflerin vb. diğer anormal durumlarını alarma geçirin ve ilgili koruyucu önlemleri ve elektrik kilitleme işlevini uygulayın | ||||||||
| Ekipman alanı | W2,5m*L3,5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||
| Diğer teknik parametreler | Su Basıncı ≥0.2MPa, Su Sıcaklığı ≤25°C, Hava Basıncı 0.5-0.8MPa | ||||||||
| Notlar | Kaplama ekipmanının özel konfigürasyonu, kaplama ürünlerinin proses gereksinimlerine göre tasarlanabilir. | ||||||||
