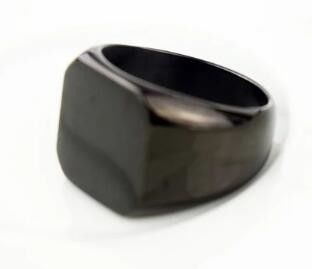

Takı Hassas halkalar PVD İnce Film Kaplama Makinası, Nano İnce Film PVD Depostion
Neden biz?
Gelişmiş üretim makineleri (frezeleme, kaynak, kesme, vakum sızıntısı testi), standart üretim prosedürleri ve sıkı testlerle bir araya getirildiğinde Royal Technology'nin yüksek kaliteli, güvenilir ve düşük maliyetli kaplama sistemleri üretmesini sağlar.
Kalite, hizmet ve zamanında teslimat, Kraliyet teknolojisinin işinin temel ilkeleridir. Basit bileşenleri profesyonel üreticilere dış kaynak sağlama stratejisi, kilit parça ve bileşenlerin Ar-Ge, üretimine odaklanmamızı sağlıyor.
Sıkı kalite kontrol politikaları ve sıkı kalifiye tedarikçi seçimi, Royal Technology müşterilerinin en gelişmiş ve en yüksek kalitede ekipmanı en uygun maliyetle almalarını sağlar.
PVD İnce Film Özellikleri
Kuyumculuk Hassas halkaları PVD İnce Film Kaplama Makinesi, vida, cıvata, ezilme, fitting, kozmetikte kullanılan kapaklar, elektronik ürünler, mekanik makineler, otomotiv endüstrisi gibi bağlantı elemanları ve fittinglerle uygulanır. Altın, siyah, mavi, gri, gümüş, gökkuşağı, bronz, şampiyon vb.
Takı Hassas halkalar PVD İnce Film Kaplama Makinası Biriktirme Kaynakları
Katı metal hedefinin buharlaşması için Yönlendirilmiş Dairesel Ark kaynakları;
Grafit ince film tabakası biriktirme için 2 çift MF dengesiz püskürtme katodu;
Ön arıtma için plazma alanını oluşturmak üzere iyon bombardımanına yönelik Bias Güç Kaynağı;
Anot Doğrusal İyon Kaynak Ünitesi (isteğe bağlı için) PACVD ve PECVD işleme;
Su moleküler yoğunlaşması için Cryopump (Polycold) (isteğe bağlı)

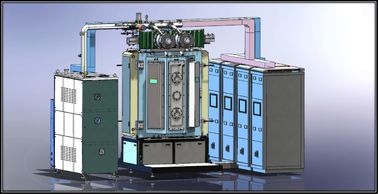

Takı Hassas halkalar PVD İnce Film Kaplama Makinesi Yapıları
1. Vakum Odası
2. Rouhging Vakum Pompalama Sistemi (Yedek Pompa Paketi)
3. Yüksek Vakumlu Pompalama Sistemi (Manyetik Süspansiyonlu Moleküler Pompa)
4. Elektrik Kontrol ve İşletim Sistemi
5. Yardımcı Tesis Sistemi (Alt Sistem)
6. Biriktirme Sistemi: MF püskürtme katodu, MF güç kaynağı, isteğe bağlı Bias Güç Kaynağı İyon kaynağı
Takı Hassas halkalar PVD İnce Film Kaplama Makinesi Performansı
1. Nihai Vakum Basıncı: 5.0 × 10 - 6 Torr'dan daha iyi.
2. Çalışma Vakum Basıncı: 1.0 × 10 - 4 Torr.
3. Pompalama Süresi: 1 atm ila 1.0 × 10 - 4 Torr≤ 3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalleştirme malzemesi (püskürtme + Ark buharlaşması): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, vb.
5. İşletim Modeli: Tam Otomatik / Yarı Otomatik / Elle
Takı Hassas halkalar PVD İnce Film Kaplama Makinesi
MODEL | RTAC1250-SPMF | ||||||
TEKNOLOJİ | MF Magnetron Püskürtme + İyon Kaplama | ||||||
MALZEME | Paslanmaz Çelik (S304) | ||||||
ODASI BOYUTU | Φ1250 * H1250mm | ||||||
ODASI TİPİ | Silindir, dikey, 1 kapılı | ||||||
YAĞLAMA SİSTEMİ | İnce siyah film biriktirme için özel tasarım | ||||||
MEVDUAT MALZEMESİ | Aluminyum, Gümüş, Bakır, Krom, Paslanmaz Çelik, Nikel | ||||||
MEVDUAT KAYNAĞI | 2 takım MF Silindirik Püskürtme Hedefleri + 8 Yönlendirilmiş Katodik Ark Kaynakları + İsteğe Bağlı İyon Kaynağı | ||||||
GAZ | MFC-4 yolu, Ar, N2, O2, C2H2 | ||||||
KONTROL | PLC (Programlanabilir Mantık Denetleyici) + | ||||||
POMPA SİSTEMİ | SV300B - 1 set (Leybold) | ||||||
WAU1001 - 1 set (Leybold) | |||||||
D60T - 1 set (Leybold) | |||||||
Turbo Moleküler Pompalar: 2 * F-400/3500 | |||||||
ÖN ARITMA | Önyargı güç kaynağı: 1 * 36 KW | ||||||
GÜVENLİK SİSTEMİ | Operatörleri korumak için çok sayıda güvenlik kilidi | ||||||
SOĞUTMA | Soğuk su | ||||||
GÜÇ ELEKTRİK | 480V / 3 faz / 60HZ (ABD uyumlu) | ||||||
460V / 3 faz / 50HZ (Asya uyumlu) | |||||||
380V / 3 faz / 50HZ (AB-CE uyumlu) | |||||||
AYAK İZİ | L3000 * W3000 * H2000mm | ||||||
TOPLAM AĞIRLIK | 7,0 T | ||||||
AYAK İZİ | (L * G * Y) 5000 * 4000 * 4000 mm | ||||||
DEVİR SÜRESİ | 30 ~ 40 dakika (alt tabaka malzemesine bağlı olarak, substrat geometrisi ve çevre koşulları) | ||||||
MAKSİMUM GÜÇ.. | 155 KW | ||||||
ORTALAMA GÜÇ TÜKETİM (YAKLAŞIM) | 75 KW |
İstenilen talep edilen ürünlere göre özel makine boyutları da mevcuttur.
Daha fazla özellik için lütfen bize ulaşın, size toplam kaplama çözümleri sunmaktan onur duyarız.
