PVD Krom Vakum Metalize Makinesi, Alüminyum Vakum Metalize Vakum Kaplama Asılı Akrilik Burcu Mağaza için

Özet: PVD Krom metalleştirme sistemi, Araba LOGO tahtası yansıma filmi biriktirme için tasarlanmış ve üretilmiştir.

With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives an outstanding coating layers as below: during the day time, sign symbols look like solid metal ( stainless steel effect); PMMA (Akrilik) yüzeyinde ince yüksek yansıma filmi bırakan PVD termal buharlaşma teknolojisi ile aşağıdaki gibi olağanüstü bir kaplama katmanları verir: gündüz, işaret sembolleri katı metal (paslanmaz çelik etkisi) gibi görünür; while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. gece, önden, arkadan ve yandan görünümlerden aydınlatılır (içeride LED ışığı takılıdır).

• Yapım Süresi: 2014 ~ 2015
• Konum: Çin
• Uygulamalar: otomotiv LOGO kurulu, reklam panoları, PMMA, PC, ABS vb yüksek yansıma filmi metalizasyon için büyük boy dekoratif öğeler.

Tür:

• Dikey yönlendirme, Silindir, 1 kapılı

tasarlamak Özellikleri:

• Plazma temizleme, argon gazı bombardımanı, kızdırma deşarj sistemi.

• Alüminyum tabaka birikmesinden sonra üst kaplama için PECVD işlemi.
• Sağlam yapı tasarımı ve yüksek kaliteli konfigürasyonlar

• PLC + Dokunmatik Ekran İşletim Sistemi, tam otomatik / Manuel kontrol
• Hızlı Vakum Tahliye Sistemi
• Kolay yükleme / yükleme için özel olarak tasarlanmış döner Karusel yapısı
• Bakım için çalışma ortamına kolay erişim


•

Teknik özellikler:

• Verim

1. Ultimate Vakum Basıncı: 5.0 × 10 daha iyi^-6 Torr.

2. Çalışma Vakum Basıncı: 1.0 × 10^-4 Torr.

3. Pompalama Süresi: 1 atm ila 1.0 × 10^-4 Torr≤3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)

4. Metalleştirme malzemesi (buharlaşma): Al, Cr, Sn, Ti, SS, Cu… vb.

5. işletim modeli: tam otomatik / yarı- otomatik / manuel

• yapı

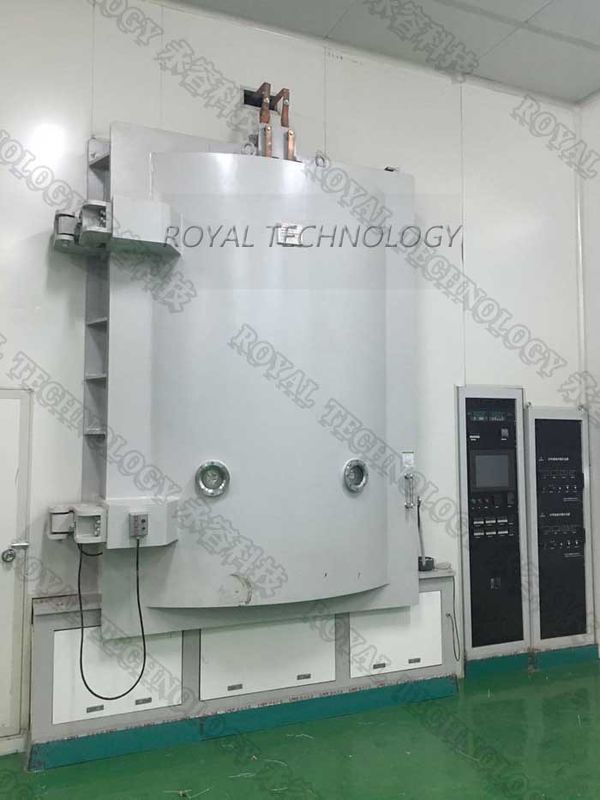

Vakum kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası

1.1 Boyut: İç Çap: 2500mm

İç Yükseklik: 2500mm

1.2 Malzeme: Vakum Odası: SS41 yumuşak çelik

Kapı ve flanşlar: SS41 yumuşak çelik

Odası güçlendirmek yapısı: SS41 yumuşak çelik, boyalı kaplama yüzey işleme ile.

Boyalı kaplama yüzey işlemine sahip oda şasisi SS41 yumuşak çelik.

1.3 Buharlaşma Kalkanı: SUS304

1.4 Görüntüleme Penceresi: oda kapısında

1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)

1.6 Kapı: SS41 yumuşak çelik

2. Kaba Vakum Pompalama Sistemi (Yedek Pompa Paketi)

3. Yüksek Vakum Pompalama Sistemi (Difüzyon Pompası + Soğuk tuzak cihazı)

4. Elektrik Kontrol ve İşletim Sistemi- PLC + Dokunmatik Ekran

4.1 Ana devre: Yok sigorta kesici anahtarı, elektromanyetik anahtar, seri tip C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 İşletim Sistemi: Dokunmatik Ekran + PLC, reçete kontrolü ve veri kaydı, Otomatik kapanma, otomatik tahliye, otomatik kaplama

4.5 Vakum Basınç Ölçüm Sistemi

Vakum Ölçer: Pirani + Penning ölçer

Termokupl Ölçer: 760 Torr ~ 5 * 10^-4 Torr

4.6 Alarm Sistemi: Basınçlı hava basıncı, Soğutma suyu akışı, Yanlış çalışma

4.7 Güç Yükü Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5. . Deposition System Biriktirme Sistemi

5.1 Tungsten filaman buharlaşma kaynağı

5.2 Cr / Al telleri

6. Alt Sistemi

6.1 Hava Basınçlı Valf Kontrol Sistemi

6.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

6.3 Polycold (-120 ~ -145 ℃) Seçenek için Brooks Cryopump.

7. Çalışma Ortamı

Basınçlı Hava: 5 ~ 8kg / cm2

Soğutma Suyu: Su Giriş Sıcaklığı: 20 ~ 25 ℃, 200 Litre / dak,
Su Giriş Basıncı: 2 ~ 3 kg / cm2,

Güç: 3 Faz 380V 50Hz (60Hz), 150kVA

Kurulum Alanı: (L * G * Y) 6300 * 5600 * 3500mm

Egzoz: Mekanik pompalar için havalandırma

Temizlik Odası şiddetle tavsiye edilir

Royal technology has developed and built the whole supplies chains for Car LOGO board PVD metalizing service. Royal teknolojisi, Araba LOGO panosu PVD metalleştirme hizmeti için tüm tedarik zincirlerini geliştirdi ve inşa etti. From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; Kalıp tasarımı ve imalatından, termal vakum şekillendirme işlemi, UV kürleme tabanı / üst kaplamalar; PVD chroming metalizing till LED lighting assemble, we are able to provide the turnkey coating solutions. LED aydınlatma montajı kadar PVD krom metalleştirme, anahtar teslimi kaplama çözümleri sunabiliyoruz.

If you need customized coating system, please share your thoughts and ideas with our team. Özel kaplama sistemine ihtiyacınız varsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın. Do not forget to submit your products specifications, we will work together to sort out the best solutions. Ürün özelliklerinizi göndermeyi unutmayın, en iyi çözümleri bulmak için birlikte çalışacağız.

Benzer Uygulama Kaplama Sistemleri: aşağıdaki TIKLAYIN

RTEP6638 (Küp Tipi)

RTEP4532 (Küp Tipi)

RTEP3617 (Silindir Tipi)

 RTEP2215 (Silindir Tipi)

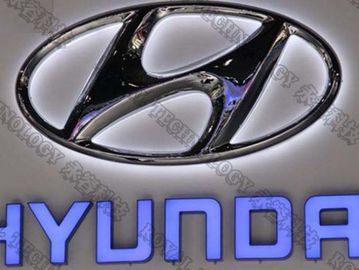

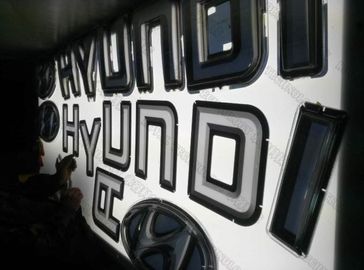

Örnekler:

Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
