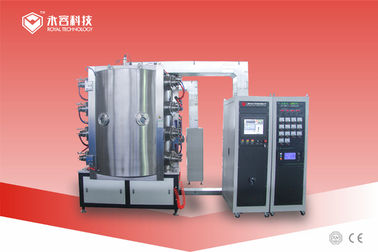

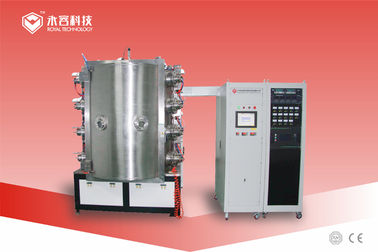

PVD İyon kaplama / kaplama makinesi, İnce Film Kaplama Makinesi
UYGULAMA
Metal filmi, titanyum nitrür, titanyum karbür ve zirkonyum nitrür, krom nitrür ve titanyum, nikel, krom, bakır ve diğer bileşikler filmi, çok katmanlı süper sert film, azot katkılı titanyum film ve alaşımlı film (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3ve diğer dekoratif filmler vb.) ve tüm işleme sürecini tamamlamak için çok kısa sürede, çok verimli bir çok fonksiyonlu kaplama ekipmanıdır.
Bu makine, paslanmaz çelik, seramik karo / bardak, bilgisayar, cep telefonu, saat takı, sıhhi, ev aletleri, otel ürünleri vb.İçin dekoratif kaplama alanlarında yaygın olarak kullanılmaktadır.
ÖZELLİKLERİ
Güvenilir çalışma vardır, iyi tekrarlanabilirlik ve tutarlılık., Hızlı biriktirme oranı, yüksek yapışma, ince film, vb. Kaplama filmi yoğun ve sertlik düşük sürtünme katsayısı ile, orijinal iş parçası yüzey pürüzsüzlüğünü korumak için, iyi esneklik, zor kır ve düş.
Ekipman, kaplama teknolojisinin tam otomasyonunu gerçekleştirir.Temel malzemenin yüzeyini kaplamak için vakum kaplama tekniğini kullanır.Düşük maliyet, yüksek yeterlilik oranı, yeşil çevre koruma vb.
İnce Film Kaplama Makinası Modelleri
model |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| Oda iç boyutu | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
| Güç kaynağı türü | Ark güç kaynağı, filaman güç kaynağı, darbe önyargı güç kaynağı | ||||||||
| Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katmanlı su soğutma odası | ||||||||
| Vakum odası malzemesi | paslanmaz çelik 304 / 316L | ||||||||
| Mükemmel vakum | 6.0x10-4Pa (boşaltma, temiz, kurutma odası) | ||||||||
| Vakum Pompalama Hızı | atmosferden 8.0 * 10'a-3Pa ≤15 dakika | ||||||||
| Vakum pompalama sistemi | Difüzyon pompası veya moleküler pompa + Kök pompası + Mekanik pompa + Tutma pompası (belirli model müşteri ihtiyaçlarına göre seçilebilir) |
||||||||
| Ark kaynağı | 6 adet veya 8 adet |
8 adet veya 10 tane |
10 adet veya 12 adet |
14 adet veya 16 adet |
16 adet veya 18 adet |
||||
| Önyargı güç kaynağı | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50kW / set | ||||
| Sürüş Modeli | Gezegensel devrim ve dönüş, değişken frekans hız ayarı (kontrol edilebilir ve ayarlanabilir) |
||||||||
| Isıtma sistemi | Kontrol edilebilir ve oda sıcaklığından 450 ° C'ye ayarlanabilir (PID sıcaklık kontrolü) |
||||||||
| MFC | 3 yollu veya 4 yollu proses gaz akış kontrolü ve görüntüleme sistemi, seçici otomatik gazlama sistemi | ||||||||
| Soğutma sistemi | Su sirkülasyonu soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucu veya derin soğutma sistemi.(Müşteriler tarafından sağlanan) | ||||||||
| Kontrol modu | Manuel / otomatik entegrasyon modu, dokunmatik ekran kullanımı, PLC veya bilgisayar kontrolü | ||||||||
| Toplam güç | 30KW | 35kW | 45KW | 60KW | 75KW | ||||
| Alarm ve koruma | Alarm su sıkıntısı, aşırı akım ve aşırı gerilim, açık devre ve pompaların, hedeflerin vb. Diğer anormal koşulları ve ilgili koruyucu önlemleri ve elektrik kilitleme işlevini yürüt | ||||||||
| Ekipman alanı | W2.5m * L3.5m | W3m * L4M | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
| Diğer teknik parametreler | Su Basıncı ≥0.2MPa, Su Sıcaklığı ≤25 ° C, Hava Basıncı 0.5-0.8MPa | ||||||||
| Uyarılar | Kaplama ekipmanının özel konfigürasyonu, kaplama ürünlerinin proses gereksinimlerine göre tasarlanabilir | ||||||||
