Genel Bilgi:
PVD iyon kaplama makinesi, katı metal hedefler ve reaktif gazlar ile ürünlerde çeşitli renkler oluşturan yüksek verimlilik ve% 100 tamamen çevre dostu yüzey işlemidir.
Yüksek vakum katodik ark vakum kaplama makinesi hızlı biriktirme, yüksek iyonlaşma oranı, güçlü yapışma, damlacıklar daha az avantajlara sahiptir.
Katodik ark güç kaynağı DC ve Darbeli modeller, kararlı ark akımı vardır; Düşük aşma ile doğru akım kontrolü.

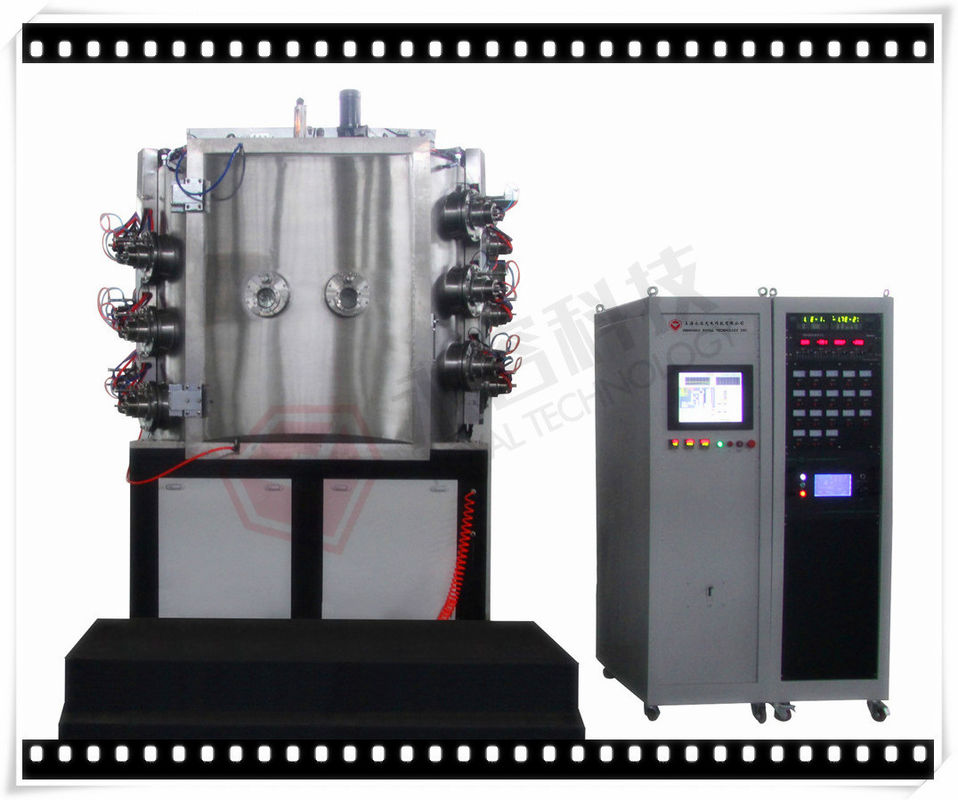

RTAC serisi Vakum Ark İyon Kaplama Makinesi / Metal Dekorasyon İyon Kaplama Makinesi ağırlıklı olarak çeşitli metal filmleri ve metal -alloy kaplamalar, çok katmanlı filmler biriktirmek için kullanılır .
2.1. Yapısı: biriktirme odası, vakum pompaları, ark kaynakları, mil ve kriko, jig yapısı, ısıtma ve soğutma, su ve gaz (dağıtım), elektrik kontrol ve işletim sistemleri vb.

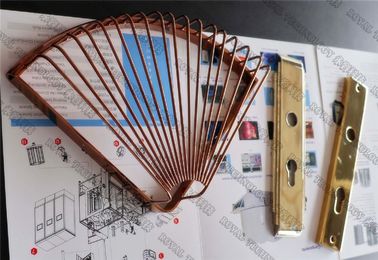

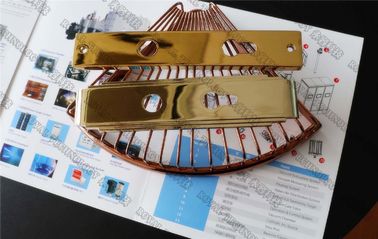

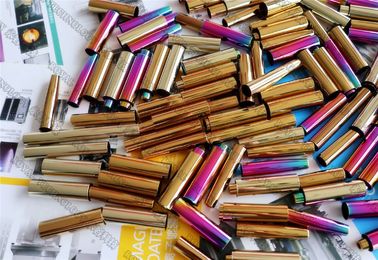

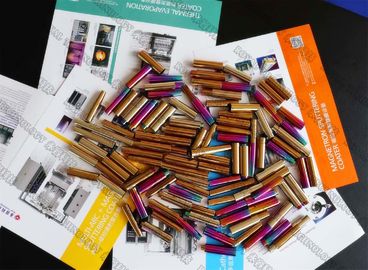

2.2. Kaplama renkleri: altın, siyah, kahverengi, gri, krom renkleri vb
2.3. Kaplamalar özellikleri: TiN, TiC, ZrN, CrN, TiAlN, parlak renkler, güçlü yapışma ve mükemmel çizilme koruması, hızlı biriktirme oranı, iyi kırılma.
Standart Modeller
model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Oda iç boyutu | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
| Güç kaynağı tipi | Ark güç kaynağı, filament güç kaynağı, darbe önyargı güç kaynağı | ||||||||||
| Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katmanlı su soğutma odası | ||||||||||
| Vakum odası malzemesi | paslanmaz çelik 304 / 316L | ||||||||||
| Nihai vakum | 6.0x10 -4 Pa (boşaltma, temiz, kurutma odası) | ||||||||||
| Vakum Pompalama Hızı | atmosferden 8.0 * 10 -3 Pa ≤15 dakikaya kadar | ||||||||||
| Vakum pompa sistemi | Difüzyon pompası veya moleküler pompa + Kökler pompa + Mekanik pompa + Holding pompası (belirli model müşteri ihtiyaçlarına göre seçilebilir) | ||||||||||
| Ark kaynağı | 6 adet veya 8 adet | 8 adet veya 10 adet | 10 adet veya 12 adet | 14 adet veya 16 adet | 16 adet veya 18 adet | ||||||
| Önyargı güç kaynağı | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50kW / set | ||||||
| Sürüş modeli | Gezegen devrimi ve dönüşü, değişken frekans hız regülasyonu (kontrol edilebilir ve ayarlanabilir) | ||||||||||
| Isıtma sistemi | Oda sıcaklığından 450 ° C'ye kadar kontrol edilebilir ve ayarlanabilir (PID sıcaklık kontrolü) | ||||||||||
| MFC | 3 yollu veya 4 yollu proses gaz akış kontrol ve gösterge sistemi, seçici otomatik gazlama sistemi | ||||||||||
| Soğutma sistemi | Su sirkülasyonu soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucusu veya derin soğutma sistemi. (Müşteriler tarafından sağlanan) | ||||||||||
| Kontrol modu | Manuel / otomatik entegrasyon modu, dokunmatik ekran kullanımı, PLC veya bilgisayar kontrolü | ||||||||||
| Toplam güç | 30KW | 35kW | 45KW | 60KW | 75KW | ||||||
| Alarm ve koruma | Alarm su sıkıntısı, aşırı akım ve aşırı gerilim, açık devre ve diğer anormal durumlardaki pompalar, hedefler vb. İlgili koruyucu önlemler ve elektriksel kilitleme fonksiyonu | ||||||||||
| Ekipman alanı | W2.5m * L3.5m | W3m * L4M | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
| Diğer teknik parametreler | Su Basıncı ≥0,2MPa, Su Sıcaklığı ≤25 ° C, Hava Basıncı 0.5-0.8MPa | ||||||||||
| Uyarılar | Kaplama ekipmanının özel konfigürasyonu, kaplama ürünlerinin proses gereksinimlerine göre tasarlanabilir. | ||||||||||
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
