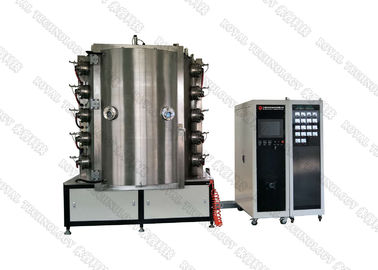

Muilti Ark İyon PVD Vakumlu Kaplama Makinesi / Ark Vakumlu PVD Kaplama Ünitesi
Dekoratif renkler için çok katmanlı vakumlu kaplama makinesi, aşağıdaki gibi çeşitli alt tabaka malzemelerinin üzerine kaplama: Çinko alaşımı, metal alaşımı, paslanmaz çelik yüzeyler, seramikler, cam ürünler vb.
Muilti Arc Ion PVD Vakumlu Kaplama Makinesi ana bileşenleri şunlardır: katodik ark kaynakları, ark güç kaynağı ve yanlı güç kaynağı. Bu ürünleri üstün bir son kat terbiye kalitesi için geliştirdik ve makinenin dengesini sağladık.
Katodik ark güç kaynağı, DC ve Darbeli modellere sahiptir, kararlı ark akımı; Düşük aşımı ile doğru akım kontrolü.
Bunun dışında, kaplama ünitesinin tamamı, hiç kimsenin çalışma süresinin kesilmemesini sağlar.
1. Yapı: biriktirme odası, vakum pompaları, ark kaynakları, mil ve kriko, jigs yapısı, ısıtma ve soğutma, su ve gaz (dağıtım), elektrik kontrol ve işletim sistemleri vb.
2. Kaplama Renkleri: altın, siyah, kahverengi, gri, duman, krom, gül altın, gökkuşağı, vb
3. Kaplama özellikleri: TiN, TiC, ZrN, CrN, TiAlN, parlak renkler, güçlü yapışma ve mükemmel çizilme koruması, hızlı biriktirme oranı, iyi kırınım.
Ark Dekorasyon İnce Film Kaplama Makina Modelleri
model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| Odası iç boyutu | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
| Güç kaynağı tipi | Ark güç kaynağı, filament güç kaynağı, darbe önyargılı güç kaynağı | ||||||||
| Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katmanlı su soğutma odası | ||||||||
| Vakum odasının malzemesi | paslanmaz çelik 304 / 316L | ||||||||
| Üstün vakum | 6.0x10 -4 Pa (boşaltma, temiz, kurutma odası) | ||||||||
| Vakumlu Pompalama Hızı | atmosferden 8.0 * 10 -3 Pa ≤15 dakika | ||||||||
| Vakumlu pompalama sistemi | Difüzyon pompası veya moleküler pompa + Kök pompası + Mekanik pompa + Tutma pompası (müşteri isteğine göre özel model seçilebilir) | ||||||||
| Ark kaynağı | 6 birim veya 8 adet | 8 birim veya 10 adet | 10 birim veya 12 adet | 14 ünite veya 16 adet | 16 birim veya 18 adet | ||||
| Önyargı güç kaynağı | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50kW / set | ||||
| Sürüş modeli | Gezegensel devir ve dönme, değişken frekans hız ayarı (kontrol edilebilir ve ayarlanabilir) | ||||||||
| Isıtma sistemi | Oda sıcaklığından 450 ° C'ye kadar kontrol edilebilir ve ayarlanabilir (PID sıcaklık kontrolü) | ||||||||
| MFC | 3 yollu veya 4 yollu proses gaz akış kontrolü ve görüntüleme sistemi, seçici otomatik gazlama sistemi | ||||||||
| Soğutma sistemi | Su sirkülasyonu soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucusu veya derin soğutma sistemi. (Müşteriler tarafından sağlanan) | ||||||||
| Kontrol modu | Manuel / otomatik entegrasyon modu, dokunmatik ekran kullanımı, PLC veya bilgisayar kontrolü | ||||||||
| Toplam güç | 30KW | 35kW | 45KW | 60KW | 75KW | ||||
| Alarm ve koruma | Alarm su sıkıntısı, aşırı akım ve aşırı gerilim, açık devre ve pompaların diğer anormal koşulları, hedefleri vb. İlgili koruyucu önlemleri ve elektrikli kilitleme işlevini yerine getirin | ||||||||
| Ekipman alanı | W2.5m * L3.5m | W3m * L4M | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
| Diğer teknik parametreler | Su Basıncı ≥0.2MPa, Su Sıcaklığı ≤25 ° C, Hava Basıncı 0.5-0.8MPa | ||||||||
| Uyarılar | Kaplama ekipmanının spesifik konfigürasyonu, kaplama ürünlerinin işlem gereksinimlerine göre tasarlanabilir. | ||||||||
Daha fazla özellik için lütfen bize ulaşın, size toplam kaplama çözümleri sunmaktan onur duyarız.
