EMI Koruyucu Film Kaplama Makinesi, Çok Fonksiyonlu Termal Buharlaştırma ve DC Püskürtme Kaplama Sistemi

Özet:

RTEP1616-SPDC Vakum Metalleştirme Makinesi, telekomünikasyon cihazlarında, bilgisayarlarda, dizüstü bilgisayarlarda, tüketici elektroniğinde, ev aletlerinde, havacılıkta ve askeri ürünlerde yaygın olarak kullanılan EMI korumalı ince film biriktirme için özel olarak tasarlanmıştır.

Müşterilerimiz: Sumgsung, Apple, Lenovo, Huawei elektronikleri üretmektedir.

Hazne çapı 1600 mm ve yüksekliği 1600 mm çeşitli ürünleri barındırabilir.

EMI Koruyucu Film Özellikleri

1) Film kalınlığı: 1.5 ~ 3 mikron ihtiyaca bağlıdır.

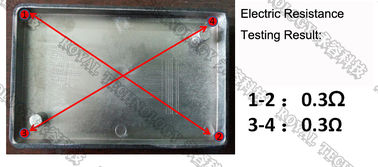

2) Film direnci: (ohm) 0,5Ω'den daha iyi

3) Yapışma: 3M810 bant> 5B

EMI koruyucu film kaplama işlemi

4) DC Sputtering Paslanmaz Çelik

5) Termal Buharlaşma ile Bakır biriktirme

6) DC Sputtering Paslanmaz Çelik, Cu film tabakası üzerinde tam örtü.

Elektro Manyetik Parazit Korumalı Metalleştirici Özellikleri

1) 2 kapılı yapı ve yüksek verimlilik için hızlı pompalama hızı
2) PLC kontrollü, kullanımı kolay dokunmatik ekran paneli

3) İstikrarlı üretim ve yüksek kalite için insan dostu yazılım programı tasarımı.

4) Yüksek püskürtme hedefi kullanım oranı, düşük bir üretim maliyeti sağlar.

5) İyi homojenlik ve Mükemmel yapışma

6) Üretim verimliliğini ve nitelikli oranı artırmak için daha iyi bir performans için gelişmiş tasarım konsepti.

7) Yapışmayı iyileştirmek için plazma temizliği ve yüzey aktivitesi işlemi için iyon kaynağı cihazı.

PVD Vakum Metalleştirme Avantajları:

Yüzeyler, çevre dostu yeşil bir işlem kullanılarak, kirlilik içermeyen bir şekilde biriktirilir;
Yüksek Verimlilik ve mükemmel homojenlik.
Yüksek hacimli üretim, düşük maliyetli, seri üretim talebi için ideal çözüm.

EMI Kaplama Performansı

Kaplama malzemesi: Ni, Cr, Cu, Paslanmaz çelik malzemeler.

Film kalınlığı: 1.5 ~ 3 mikron ihtiyaca bağlıdır.

Film direnci: (ohm) 0,5Ω'den daha iyi

Yapışma: 3M810 bant> 5B

Tür:

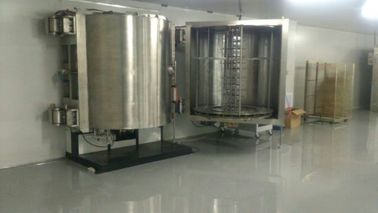

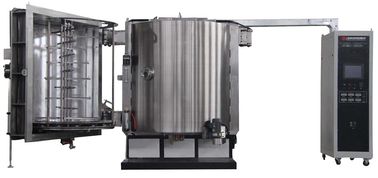

• Dikey yönlendirme, Silindir, 2 kapılı yapı, önden açılır.

Teknik özellikler:

• Verim

1. Nihai Vakum Basıncı: 5.0 × 10'dan daha iyi^-6 Torr.

2. Çalışma Vakum Basıncı: 1.0 × 10^-4 Torr

3. Pompalama Süresi: 1 atm'den 1,0 × 10'a^-4 Torr≤5 dakika (oda sıcaklığında, kuru, temiz ve boş oda)

4. Metalleştirme malzemesi (buharlaşma): Paslanmaz Çelik, Bakır

5. Çalışma Modeli: Tam Otomatik / Yarı Otomatik / Manuel

• Yapısı

Vakumlu kaplama makinesi, aşağıda listelenen anahtar tamamlanmış sistemi içerir:

1. Vakum Odası
1.1 Boyut: İç Çap 1600mm

İç Yükseklik: 1600mm

Kullanışlı Yükseklik: 1265mm

Toplam Yükseklik: 1420mm

1.2 Malzemeler: Vakum Odası SUS304

Kapı ve flanşlar SUS304

Hazneyi güçlendiren yapı: SS41 yumuşak çelik, boyalı yüzey işleme ile.

Boyalı yüzey işlemeli hazne şasi SS41 yumuşak çelik.

1.3 Püskürtme ve Buharlaşma Kalkanı: SUS304

1.4 Görünüm Penceresi: oda kapılarında

1.5 Vakum Odası Havalandırma Valfi (susturucu dahil)

1.6 Kapı: SUS304 malzeme Çapı 1600mm İç Yükseklik: 1600mm

1.7 Biriktirme Sürüş Sistemi: Merkezi sürüş maks.1400 mm * 1265 mm

1.8 Sürüş Motoru: 1 / 2HP

1.9 Buharlaşma Gücü: 1 set / door

DC Püskürtme Gücü: 1 set

Püskürtme Katot boyutu: 125 * 1400mm

2. Yönlendirmeli Vakum Pompalama Sistemi

2.1 Yağ sızdırmaz Döner Kanatlı Vakum Pompası - Leybold

a: Pompalama hızı: 640 m³ / saat

2.2 Kök Pompası - Leybold

a: Pompalama hızı: 4400 m³ / saat

2.3 Kaba Vakum Valfi: pnömatik model

2.4 Vakum Boru Hattı: 6 ”ve 8” SUS304 malzeme

2.5 Vakum Havalandırma Valfi: 3/8 ”elektromanyetik model

3. Yüksek Vakumlu Pompalama Sistemi

3.1 Yağ difüzyon pompası: RTDP-36

a.Pompalama hızı: 40000L / S

b.Nihai Vakum Basıncı: 10'dan daha iyi^-7 Torr.

c.Isıtma Gücü: 3 Faz, 21KW.

d.Yağ tüketimi: 9 litre

3.2 Soğuk tuzak: 36 ”, geri yağ akışına karşı su soğutma

3.3 Yüksek Vakum Valfi: pnömatik

3.4 Ön Hat Valfi: pnömatik

4. Elektrik Kontrol ve İşletim Sistemi

4.1 Ana devre: Yok sigorta şalteri, elektromanyetik şalter,
Seri tipinde C / T

4.2 Buharlaşma Gücü

4.3 Buharlaşma Kontrol Sistemi

4.4 Püskürtme Gücü, DC modeli

4.5 Kontrol Sistemi: PLC + Dokunmatik Ekran Otomatik / Manuel

4.6 İşletim Sistemi: Dokunmatik Ekran + Ekran

4.7 Vakum Basıncı Ölçüm Sistemi

Vakum Ölçer: Leybold Center Two - 1 set

Tam Aralık Göstergesi: 760 Torr ~ 10^-7 Torr - 1 set

4.8 Alarm Sistemi:

Basınçlı hava basıncı daha düşük: alarm sesi

Soğutma suyu akışı daha düşük: alarm sesi

Yanlış çalışma: alarm sesi

4.9 Güç Yük Göstergesi: Gerilim göstergesi ve yük akımı göstergesi

5. Alt Sistem

5.1 Hava Sıkıştırılmış Valf Kontrol Sistemi

5.2 Soğutma Suyu Sistemi: Su akış borusu ve anahtar vana sistemi

5.3 Polycold (-120 ~ -145 ℃) Cryopump - 1 set

Modeli: MaxCool- 2500L

Maksimum yük :: 2500W

Pompalama hızı: 14000L / S.

6. Biriktirme Sistemi

6.1 Püskürtme Kaynağı

a.Püskürtme Hedefi ”125mm * 1400mm * 12 ~ 14mm - 1 set

b.Deklanşör - 1 set

c.Kütle Akış Kontrolörü: Ar gazı - 1 set

d.Püskürtme Güç Kaynağı: DC 60KW - 1 set

6.2 Buharlaşma Kaynakları

a.Tungsten buharlaşma kaynakları

b.Buharlaşma Güç Kaynağı: 20kVA

c.İyon kaynağı cihazı ve güç kaynağı

• Çalışma ortamı

Basınçlı Hava: 5 ~ 8kg / cm²

Soğutma Suyu: Su Giriş Sıcaklığı: 20 ~ 25 ℃, 200 Litre / dak,
Su Giriş Basıncı: 2 ~ 3 kg / cm²

Güç: 3 Faz 380V 50Hz (60Hz), 160kVA

Kurulum Alanı: (L * W * H) 6500 * 5500 * 2700mm

Egzoz: Mekanik pompalar için havalandırma

Müşteri üretim gereksinimlerimizi karşılayan farklı 3B parçalar için en uygun kaplama süreçlerini tasarlamak ve geliştirmek için çaba gösterdik.Bu yüzden EMI kaplama için toplam kaplama çözümleri sağlıyoruz.

Özel kaplama sistemi gerekiyorsa, lütfen düşüncelerinizi ve fikirlerinizi ekibimizle paylaşın ve ürün spesifikasyonlarınızı gönderin, en iyi çözümleri sıralamak için birlikte çalışacağız.

EMI Kaplama Hizmeti mevcuttur, EMI kaplama makinesi

Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size eksiksiz kaplama çözümleri sunmaktan onur duyar.
