PVD İyon Vakum Kaplama Makinesi, Ark Evaporasyon Vakum Kaplama Ekipmanı, Ark İyon Kaplama
1. Uygulama:
Katodik Ark birikimi esas olarak kesici takımların yüzeyini korumak ve takım ömrünü önemli ölçüde uzatmak için son derece sert kaplama filmleri üretmek için kullanılır. Bu teknoloji ile ince sert filmler, süper sert kaplamalar ve nanokompozit kaplamalar geniş bir yelpazede oluşturulabilir: TiN, TiAlN, CrN, ZrN, AlCrTIN ve TiAlSiN vs.

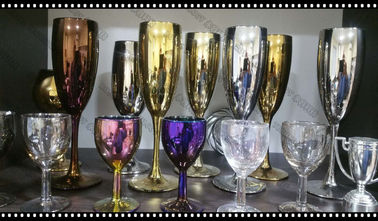

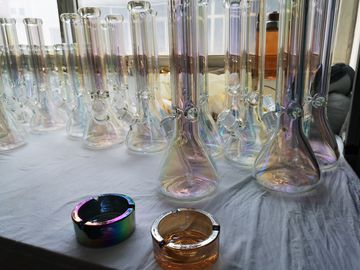

Mavi, siyah, altın, gümüş, gül altın rengi gibi çelik, cam ve seramik günlük yaşam ürünleri: mutfak eşyaları, banyo aksesuarları, sofra takımları, seramik vb. Ürünler de katodik ark kaplama teknolojisini kullanırlar.
2. RTAC serisi kaplama ekipmanı, çoğunlukla çeşitli metal filmleri ve metal-alaşımlı kaplamaları, çok tabakalı filmleri çöktürmek için kullanılır .
1. Yapı: depozisyon odacığı, vakum pompaları, ark kaynakları, mili ve jak, teçhizat yapısı, ısıtma ve soğutma, su ve gaz (dağıtım), elektrik kontrol ve işletim sistemleri vb.
2. Kaplama Renkleri: altın, siyah, kahverengi, gri, krom renkleri vb.
3. Kaplama özellikleri: TiN, TiC, ZrN, CrN, TiAlN, parlak renkler, güçlü yapışma ve mükemmel çizilmeye karşı koruma, hızlı birikim oranı, iyi kırınım.

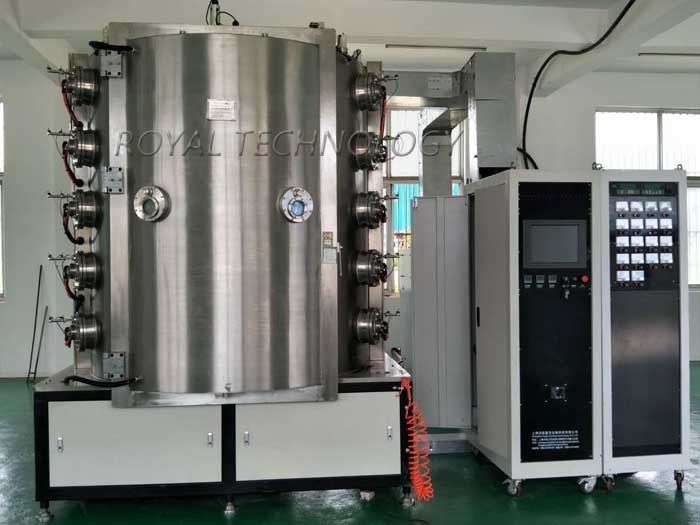

3. Standart Ark Vakum Kaplama Makinesi Modelleri
model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
Oda içi ebat | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
Güç kaynağı türü | Ark güç kaynağı, filament güç kaynağı, darbeli öngerilim güç kaynağı | ||||||||||
Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katlı su soğutma odası | ||||||||||
Vakum odasının malzemesi | paslanmaz çelik 304 / 316L | ||||||||||
Nihai vakum | 6.0x10 -4 Pa (boşaltma, temiz, kurutma odası) | ||||||||||
Vakum Pompalama Hızı | atmosfere 8.0 * 10 -3 Pa ≤15 dakika | ||||||||||

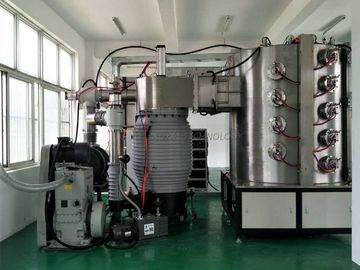

Vakum pompalama sistemi | Difüzyon pompası veya moleküler pompa + Kök pompası + Mekanik pompa + Pompa tutma (özel model müşterinin gereksinimlerine göre seçilebilir) | ||||||||||
Ark kaynağı | 6 birim veya 8 adet | 8 birim veya 10 adet | 10 birim veya 12 adet | 14 birim veya 16 ünite | 16 birim veya 18 adet | ||||||
Önyargı güç kaynağı | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50kW / set | ||||||
Sürüş Modeli | Gezegensel devrim ve dönüş, değişken frekans hızı ayarı (kontrol edilebilir ve ayarlanabilir) | ||||||||||
Isıtma sistemi | Kontrol edilebilir ve oda sıcaklığından 450 ° C'ye ayarlanabilir (PID sıcaklık kontrolü) | ||||||||||
MFC | 3-yollu veya 4-yollu proses gaz akış kontrol ve görüntüleme sistemi, seçmeli otomatik gazlama sistemi | ||||||||||
Soğutma sistemi | Su devridaim soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucu veya derin soğutma sistemi. (Müşteriler tarafından sağlanmaktadır) | ||||||||||
Kontrol modu | Manuel / otomatik entegrasyon modu, dokunmatik ekran işlemi, PLC veya bilgisayar kontrolü | ||||||||||
Toplam güç | 30KW | 35kW | 45KW | 60KW | 75KW | ||||||
Alarm ve koruma | Alarm suyu kıtlığı, aşırı akım ve aşırı gerilim, açık devre ve diğer anormal pompa, hedef vb. Koşulları ve ilgili koruma önlemlerini ve elektrik kilitleme fonksiyonunu yürütün | ||||||||||
Ekipman bölgesi | W2.5m * L3.5m | W3m * L4M | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
Diğer teknik parametreler | Su Basıncı ≥0.2MPa, Su Sıcaklığı ≤25 ° C, Hava Basıncı 0.5-0.8MPa | ||||||||||
Uyarılar | Kaplama ekipmanının spesifik konfigürasyonu, kaplama ürünlerinin proses gerekliliklerine göre tasarlanabilir |
4. Ark Vakum Kaplayıcı ile Ürün Örnekleri Kaplama
Paslanmaz Çelik Tablalı ürünler: çatal, bıçak, kaşık altın kaplama
İnşaat malzemeleri, inşaat ürünleri, merdiven korkulukları, asansör plakaları vb.
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama özümleri sunmaktan onur duyar.
