Metal film kaplama makinesi / PVD işleme / vakum kaplama makinesi PVD İnce Film Kaplama Makinesi
Ürün Açıklaması
Vakum çok arklı iyon kaplama makinesi metal, cam ve yüzey kaplama için yüksek teknoloji çevre dostu bir üründür. Bu makine ile kaplama yaptıktan sonra iş parçalarının sertliğini, aşınma direncini, direncini vb. Artırabilir. Saat endüstrisi (kayış, kasa, kadran), cam seramik endüstrisi (cam sofra takımı, seramik el sanatları), donanım endüstrisi (sıhhi tesisat, kapı kolları, kilitler), mimarlık endüstrisi (paslanmaz çelik levha, merdiven korkulukları, sütunlar), hassas kalıp endüstrisi (standart delme kalıbı, kalıp oluşturma), alet endüstrisi (matkap uçları, karbür kesiciler, broşlar, tıraş başlıkları), otomotiv endüstrisi (piston , piston halkaları, alaşım jantlar) ve kalem ve gözlük vb. Film ürünün yüzeyini daha güzel ve daha giyilebilir hale getirir.
PVD İnce Film Özellikleri

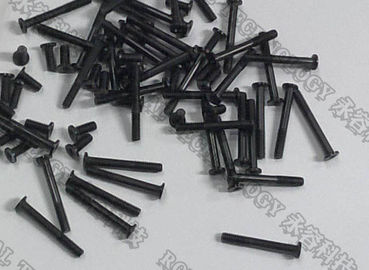

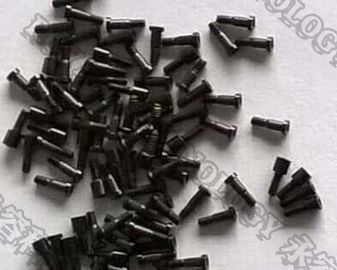

Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesi, vidalar, cıvatalar, ezilme, bağlantı parçaları, kozmetikte kullanılan kapaklar, elektronik ürünler, mekanik makineler, otomotiv endüstrileri, Panton renk çeşitliliği elde etmek için PVD teknolojisini yaygın olarak kullanıyor. altın, siyah, mavi, gri, gümüş, gökkuşağı, bronz, champage vb.
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesi Biriktirme Kaynakları
Katı metal hedefinin buharlaştırılması için Yönlendirilmiş Dairesel Ark kaynakları;
Grafit ince film tabakası birikimi için 2 çift MF dengesiz püskürtme katotları;
Ön arıtma için plazma alanını oluşturmak üzere iyon bombardımanı için Önyargı Güç Kaynağı;
Anot Doğrusal İyon Kaynak Ünitesi (isteğe bağlı) PACVD ve PECVD işleme;
Su moleküler yoğunlaşması için Cryopump (Polycold) (isteğe bağlı)

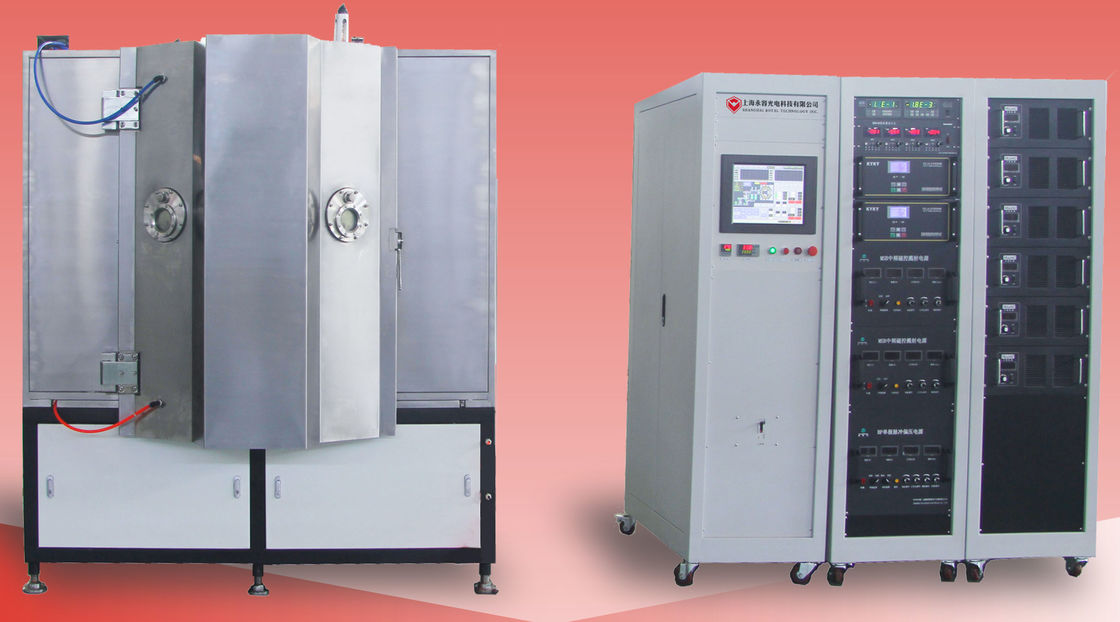

Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makine Yapıları
1. Vakum Odası
2. Rouhging Vakum Pompalama Sistemi (Yedek Pompa Paketi)
3. Yüksek Vakum Pompalama Sistemi (Manyetik Süspansiyon Moleküler Pompa)
4. Elektrik Kontrol ve İşletim Sistemi
5. Yardımcı Tesis Sistemi (Alt Sistem)
6. Biriktirme Sistemi: MF püskürtme katodu, MF güç kaynağı, isteğe bağlı için Önyargı Güç Kaynağı İyon kaynağı
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makine Performansı
1. Ultimate Vakum Basıncı: 5.0 × 10-6 Torr daha iyi.
2. Çalışma Vakum Basıncı: 1.0 × 10 - 4 Torr.
3. Pompalama Süresi: 1 atm ila 1.0 × 10 - 4 Torr≤ 3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalize malzeme (püskürtme + Ark buharlaşma): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, vb.
5. işletim modeli: tam otomatik / yarı- otomatik / manuel
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesinin Özellikleri
| MODEL | RTAC1250-SPMF | ||||||
| TEKNOLOJİ | MF Magnetron Püskürtme + İyon Kaplama | ||||||
| MALZEME | Paslanmaz Çelik (S304) | ||||||
| ODA BOYUTU | Φ1250 * H1250mm | ||||||
| ODA TİPİ | Silindir, dikey, 1 kapılı | ||||||
| Püskürtme Sistemi | İnce siyah film birikimi için özel tasarım | ||||||
| MEVDUAT MALZEMESİ | Alüminyum, gümüş, bakır, krom, paslanmaz Çelik, Nikel | ||||||
| MEVDUAT KAYNAĞI | 2 takım MF Silindirik Püskürtme Hedefleri + 8 Yönlü Katodik Ark Kaynakları + Iyon Kaynağı Isteğe bağlı Için | ||||||
| GAZ | MFC- 4 yol, Ar, N2, O2, C2H2 | ||||||
| KONTROL | PLC (Programlanabilir Mantık Denetleyici) + | ||||||
| POMPA SİSTEMİ | SV300B - 1 set (Leybold) | ||||||
| WAU1001 - 1 takım (Leybold) | |||||||
| D60T- 1 set (Leybold) | |||||||
| Turbo Moleküler Pompalar: 2 * F-400/3500 | |||||||
| ÖN ARITMA | Önyargı güç kaynağı: 1 * 36 KW | ||||||
| GÜVENLİK SİSTEMİ | Operatörleri korumak için çok sayıda güvenlik kilidi | ||||||
| SOĞUTMA | Soğuk su | ||||||
| GÜÇ ELEKTRİK | 480V / 3 faz / 60HZ (ABD uyumlu) | ||||||
| 460V / 3 faz / 50HZ (Asya uyumlu) | |||||||
| 380V / 3 faz / 50HZ (EU-CE uyumlu) | |||||||
| AYAK İZİ | L3000 * W3000 * H2000mm | ||||||
| TOPLAM AĞIRLIK | 7,0 T | ||||||
| AYAK İZİ | (L * G * Y) 5000 * 4000 * 4000 MM | ||||||
| DEVİR SÜRESİ | 30 ~ 40 dakika (alt tabaka malzemesine bağlı olarak, substrat geometrisi ve çevre koşulları) | ||||||
| MAKSİMUM GÜÇ.. | 155 KW | ||||||
| ORTALAMA GÜÇ TÜKETİM (YAKLAŞIK) | 75 KW |
Belirtilen talep edilen ürünlere göre özelleştirilmiş makine boyutları da mevcuttur.
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
