TiN Altın Metal Magnetron Püskürtme Kaplama Makinesi, ZrN Altın Kaplama Hizmeti
10 set
MOQ
negotiable
fiyat
TiN Gold Metal Magnetron Sputtering Coating Machine , ZrN Gold Plating Service
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: ÇİN MALI
Marka adı: ROYAL
Sertifika: CE
Model numarası: RTAS1250
Vurgulamak:

gold coating machine

,

physical vapor deposition equipment

Ödeme & teslimat koşulları
Ambalaj bilgileri: İhracat standart, uzun mesafe okyanus / hava ve iç ulaşım için uygun yeni durumlarda / karton paketl
Teslim süresi: 12 hafta
Ödeme koşulları: L / C, D / A, D / P, T / T
Yetenek temini: Ayda 6 setleri
Teknik Özellikler
Biriktirme Kaynakları: Yönlendirilmiş Katodik Ark + MF Püskürtmeli Katot
Tekniği: PVD, Dengeli / Dengesiz Magentron Püskürtmeli Katot
Uygulamalar: Al2O3, AlN seramik devre kartları, LED üzerinde Al2O3 plakaları, yarı iletken
Film Özellikleri: aşınma direnci, güçlü yapışma, dekoratif kaplama renkleri
fabrika yeri: Şanghay şehri, Çin
fabrika yeri: Şanghay şehri, Çin
Dünya Çapında Hizmet: Poland - Europe; Polonya - Avrupa; Iran- West Asia & Middle East, Turkey, India
Dünya Çapında Hizmet: Poland - Europe; Polonya - Avrupa; Iran- West Asia & Middle East, Turkey, India
Eğitim Hizmeti: Makine çalıştırma, bakım, kaplama işlemi Reçeteler, program
Garanti: Sınırlı garanti 1 yıl ücretsiz, makine için ömür boyu
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
Ürün Açıklaması

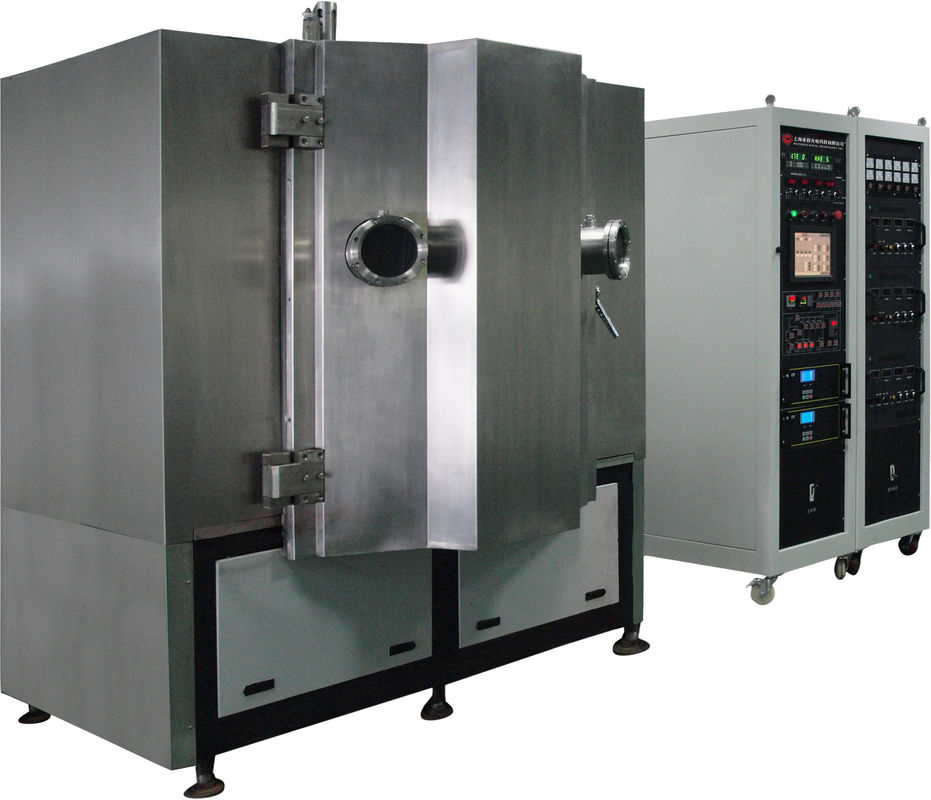

TiN altın Metal Orta Frekans Magnetron Püskürtme Kaplama Makinesi / MF Püskürtme Sistemi



Magnetron Püskürtme Vakum Kaplama bir tür PVD İyon Kaplama yüzey işleme yöntemidir. Metaller, cam, seramik, plastik, metal alaşımı: birçok tip malzemede iletken veya iletken olmayan filmlerin üretimi için kullanılabilir. Püskürtme biriktirme kavramı: kaplama malzemesi (ayrıca katot olarak da adlandırılan hedef) ve iş parçaları (anot olarak da adlandırılan alt tabakalar) vakum odasına yerleştirilir ve basınç düşürülür. Püskürtme, hedefi bir voltaj diferansiyasyonunun altına yerleştirerek ve argon iyonları oluşturan argon gazı (kızdırma deşarjı) sokarak başlatılır. Argon iyonları proses hedefine doğru hızlanır ve hedef atomları yer değiştirir. Bu püskürtme atomları daha sonra substrat üzerinde yoğunlaştırılır ve çok ince ve yüksek homojenlik tabakası oluşturur. Kaplama işlemi sırasında, azot, oksjen veya asetilen gibi reaktif gazların hut püskürtme gazına sokulmasıyla çeşitli renkler elde edilebilir.

Magnetron Püskürtme Modelleri: DC Püskürtme, MF Püskürtme, RF Püskürtme

MF Püskürtme nedir?

DC ve RF püskürtme ile karşılaştırıldığında, Orta Frekans püskürtme, özellikle optik kaplamalar, güneş panelleri, çoklu katmanlar gibi yüzeylerde dielektrik ve iletken olmayan film kaplamalarının film birikimi için, kaplamanın seri üretimi için ana ince film püskürtme tekniği haline gelmiştir. , kompozit malzeme filmi vb.
Çok daha hızlı bir biriktirme oranı için MHz yerine kHz ile çalıştırılması nedeniyle RF sıçramasının yerini almaktadır ve ayrıca DC gibi bileşik ince film birikimi sırasında Hedef zehirlenmesini önleyebilir.

MF püskürtme hedefleri her zaman iki setle mevcuttu. İki katot, aralarında ileri geri anahtarlanmış bir AC akımı ile kullanılır, bu da plazmaya damlacıklar oluşturabilen ve düzgün ince film büyümesini önleyebilen arklara yol açan dielektriklerde oluşan yükü azaltmak için hedef yüzeyi her bir geri dönüşle temizler. buna Hedef Zehirlenme diyoruz.

MF Püskürtme Sistemi Performansı
1. Ultimate Vakum Basıncı: 5.0 × 10-6 Torr daha iyi.
2. Çalışma Vakum Basıncı: 1.0 × 10 - 4 Torr.
3. Pompalama Süresi: 1 atm ila 1.0 × 10 - 4 Torr≤ 3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalize malzeme (püskürtme + Ark buharlaşma): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, vb.
5. işletim modeli: tam otomatik / yarı- otomatik / manuel

MF Püskürtme Sistemi Yapısı
Vakum kaplama makinesi aşağıda listelenen anahtar tamamlanmış sistemi içerir:
1. Vakum Odası
2. Rouhging Vakum Pompalama Sistemi (Yedek Pompa Paketi)
3. Yüksek Vakum Pompalama Sistemi (Manyetik Süspansiyon Moleküler Pompa)
4. Elektrik Kontrol ve İşletim Sistemi
5. Yardımcı Tesis Sistemi (Alt Sistem)
6. Biriktirme Sistemi: MF püskürtme katodu, MF güç kaynağı, isteğe bağlı için Önyargı Güç Kaynağı İyon kaynağı

MF Sputtering System RTSP1212-MF Teknik Belgeler

MODEL RTSP1212-MF
TEKNOLOJİ MF Magnetron Püskürtme + İyon Kaplama
MALZEME Paslanmaz Çelik (S304)
ODA BOYUTU Φ1250 * H1250mm
ODA TİPİ Silindir, dikey, 1 kapılı
Püskürtme Sistemi İnce siyah film birikimi için özel tasarım
MEVDUAT MALZEMESİ Alüminyum, gümüş, bakır, krom, paslanmaz Çelik,
Nikel
MEVDUAT KAYNAĞI 2 set MF Silindirik Püskürtme Hedefleri + 8 Yönlü Katodik Ark Kaynakları
GAZ MFC- 4 yol, Ar, N2, O2, C2H2
KONTROL PLC (Programlanabilir Mantık Denetleyici) +
POMPA SİSTEMİ SV300B - 1 set (Leybold)
WAU1001 - 1 takım (Leybold)
D60T- 2sets (Leybold)
Turbo Moleküler Pompalar: 2 * F-400/3500
ÖN ARITMA Önyargı güç kaynağı: 1 * 36 KW
GÜVENLİK SİSTEMİ Operatörleri korumak için çok sayıda güvenlik kilidi
SOĞUTMA Soğuk su
GÜÇ ELEKTRİK 480V / 3 faz / 60HZ (ABD uyumlu)
460V / 3 faz / 50HZ (Asya uyumlu)
380V / 3 faz / 50HZ (EU-CE uyumlu)
AYAK İZİ L3000 * W3000 * H2000mm
TOPLAM AĞIRLIK 7,0 T
AYAK İZİ (L * G * Y) 5000 * 4000 * 4000 MM
DEVİR SÜRESİ 30 ~ 40 dakika (alt tabaka malzemesine bağlı olarak,
substrat geometrisi ve çevre koşulları)
MAKSİMUM GÜÇ.. 155 KW

ORTALAMA GÜÇ
TÜKETİM (YAKLAŞIK)

75 KW









Seçiminiz için daha fazla modelimiz var!




Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama çözümleri sunmaktan onur duyar.
