PVD + PECVD Vakumlu Biriktirme Sistemi, PECVD işlemi ile DLC film kaplama
1 Takım
MOQ
negotiable
fiyat
PVD+PECVD Vacuum Deposition System, DLC film coating by PECVD process
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: ÇİN MALI
Marka adı: ROYAL
Sertifika: CE
Model numarası: Multi950
Vurgulamak:

vacuum coating plant

,

high vacuum coating machine

Ödeme & teslimat koşulları
Ambalaj bilgileri: İhracat standart, uzun mesafe okyanus / hava ve iç ulaşım için uygun yeni durumlarda / karton paketl
Teslim süresi: 16 hafta
Ödeme koşulları: L / C, T / T
Yetenek temini: Ayda 26 setleri
Teknik Özellikler
Bölme: Dikey Yönlendirme, 2 kapılı
Biriktirme Kaynakları: Denge/Dengesiz Kapalı Manyetik Alanlı
teknik: PECVD, Dengeli/Dengesiz Magentron Püskürtme Katotu
Uygulamalar: Otomotiv, yarı iletken, SiC Kaplama, DLC film biriktirme,
Filmin Özellikleri: aşınma direnci, güçlü yapışma, dekoratif kaplama renkleri
fabrika yeri: Şanghay şehri, Çin
Dünya Çapında Hizmet: Poland - Europe; Polonya - Avrupa; Iran- West Asia & Middle East, Turkey, India
Eğitim Hizmeti: Makine çalıştırma, bakım, kaplama işlemi Tarifler, program
Garanti: Sınırlı garanti 1 yıl ücretsiz, makine için ömür boyu
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
Ürün Açıklaması

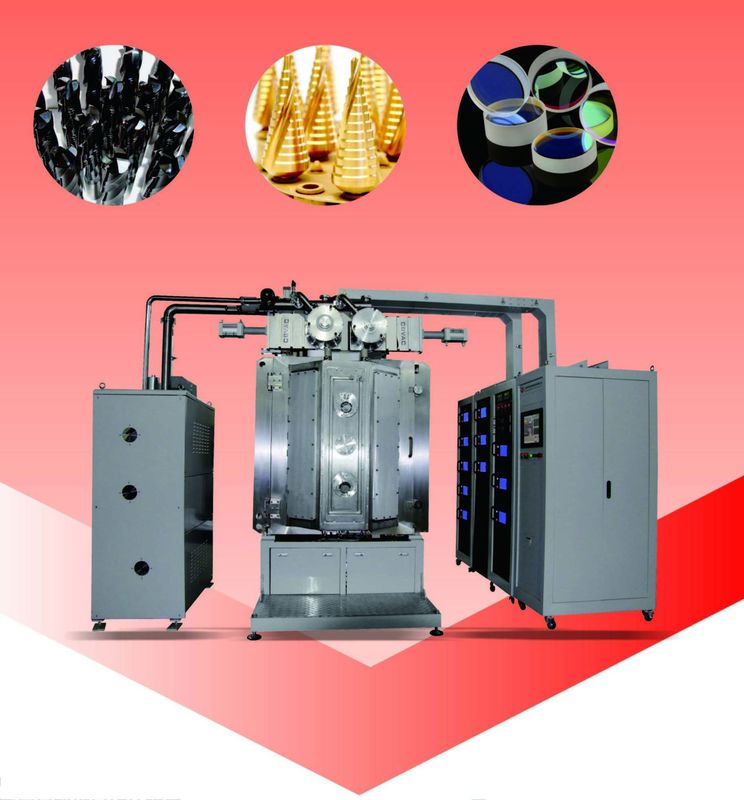

Kraliyet Teknolojisi Multi950
——PVD + PECVD Vakumlu Biriktirme Makinesi

o Multi950 makinesi, Ar-Ge için özelleştirilmiş çok işlevli bir vakumlu biriktirme sistemidir.

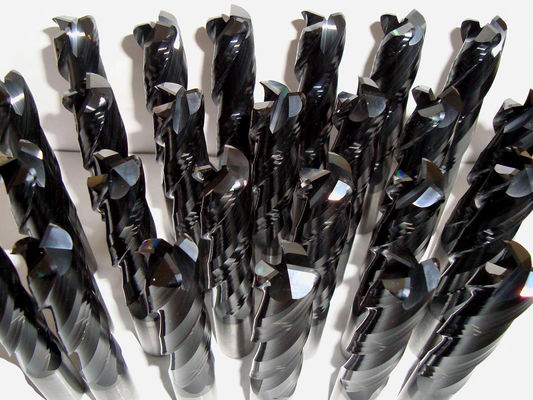

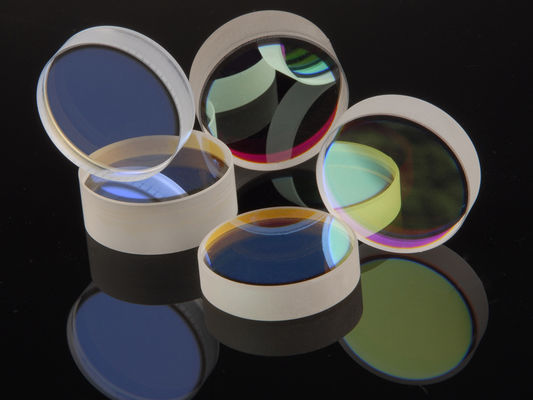

Şanghay Üniversitesi'nin Profesör Chen liderliğindeki ekibiyle yoğun fikir alışverişlerinden sonra, sonunda Ar-Ge uygulamalarını yerine getirmek için tasarım ve yapılandırmayı onayladık.Bu sistem, PECVD işlemiyle şeffaf DLC film, aletler üzerinde sert kaplamalar ve püskürtme katotlu optik film biriktirebilir.Bu pilot makine tasarım konseptine dayanarak, daha sonra 3 kaplama sistemi daha geliştirdik:

1. Yakıt Hücreli Elektrikli Araçlar için Bipolar Plaka Kaplama - FCEV1213

2. Seramik Doğrudan Kaplama Bakır- DPC1215

3. Esnek Püskürtme Sistemi - Bakır PCB Altın Kaplama Sistemi

Bu 3 makinenin tümü, çeşitli uygulamalarda esnek ve güvenilir performanslar sağlayan bir Sekizgen hazneye sahiptir.Kaplama işlemlerini karşılar ve birçok farklı metal katmanı gerektirir: Al, Cr, Cu, Au, Ag, Ni, Sn, SS ve diğer birçok ferromanyetik olmayan metal.Ayrıca İyon kaynak ünitesi, plazma aşındırma performansı ve bazı karbon bazlı katmanları biriktirmek için PECVD işlemi ile filmlerin farklı alt tabaka malzemeleri üzerindeki yapışmasını verimli bir şekilde artırır.

Multi950, Royal Technology için gelişmiş tasarım kaplama sistemlerinin kilometre taşıdır.Şanghay Üniversitesi öğrencileri ve yaratıcı ve özverili özverisiyle onlara liderlik eden Profesör Yigang Chen sayesinde, onun değerli bilgilerini son teknoloji bir makineye dönüştürebildik.

2018 yılında Profesör Chen ile bir proje işbirliğimiz daha oldu.
Endüktif termal buharlaştırma yöntemiyle C-60 malzeme biriktirme.
Bay Yimou Yang ve Profesör Chen, bu yenilikçi projelerin temelini oluşturdu.

PVD + PECVD Vakumlu Biriktirme Sistemi, PECVD işlemi ile DLC film kaplama 0

Teknik Avantajlar

  • Kompakt Ayak İzi
  • Standart Modüler Tasarım
  • Esnek
  • Güvenilir
  • Sekizgen Oda Yapısı
  • Kolay Erişim İçin 2 Kapılı Yapı
  • PVD + PECVD süreçleri

Tasarım özellikleri

1. Esneklik: Ark ve püskürtme katotları, İyon kaynağı montaj flanşları, esnek değişim için standartlaştırılmıştır

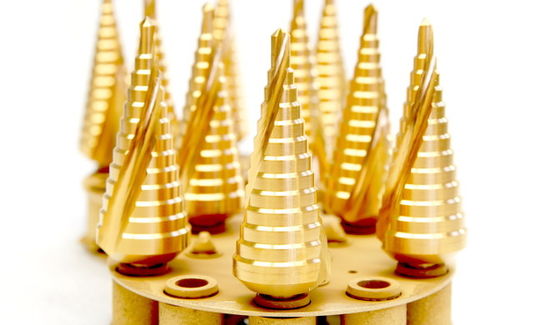

2. Çok yönlülük: Çeşitli baz metalleri ve alaşımları biriktirebilir;metalik ve metalik olmayan malzemeler üzerinde optik kaplamalar, sert kaplamalar, yumuşak kaplamalar, bileşik filmler ve katı yağlama filmleri

3. Basit tasarım: 2 kapılı yapı, kolay bakım için ön ve arka açıklık

PVD + PECVD Vakumlu Biriktirme Sistemi, PECVD işlemi ile DLC film kaplama 1

Teknik özellikler

Model: Multi-950

Biriktirme odası (mm)

Çap x Yükseklik: φ950 x 1350

Biriktirme Kaynakları: 1 çift MF püskürtme katotu

1 çift PECVD

8 takım ark katotları

1 takım Doğrusal İyon Kaynağı

Plazma Tekdüzelik Bölgesi (mm): φ650 x H750

Karusel: 6 xφ300

Güçler (KW) Önyargı: 1 x 36

MF Püskürtme Gücü (KW): 1 x 36

PECVD (KW): 1x36

Ark (KW): 8 x 5

İyon Kaynağı (KW): 1 x 5

Gaz Kontrol Sistemi MFC: 4 + 1

Isıtma Sistemi: 18KW, 500℃'ye kadar, termal çift PID kontrollü

Yüksek Vakumlu Sürgülü Vana: 2

Turbo moleküler pompa: 2 x 2000L/S

Kök Pompası: 1 x 300L/S

Döner Kanatlı Pompa: 1 x 90 m³/h + 1 x 48 m³/h

Kaplama Alanı (U x G x Y ) mm: 3000 * 4000 * 3200

Toplam Güç (KW): 150

Düzen

PVD + PECVD Vakumlu Biriktirme Sistemi, PECVD işlemi ile DLC film kaplama 2 PVD + PECVD Vakumlu Biriktirme Sistemi, PECVD işlemi ile DLC film kaplama 3

site içi

Yapım Süresi: 2015

Yer: Şangay Üniversitesi, Çin


PVD + PECVD Vakumlu Biriktirme Sistemi, PECVD işlemi ile DLC film kaplama 4
