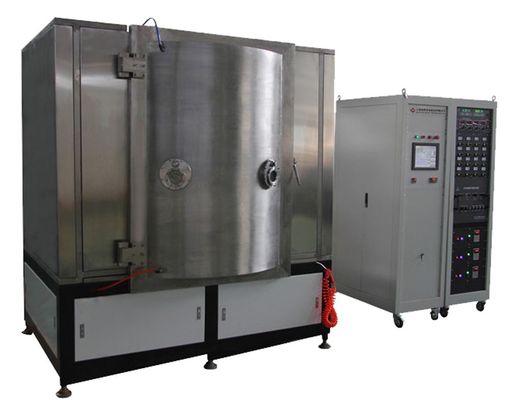

Kapı Kolu İyon Kaplama Makinesi Özellikleri:
1. Vakum odası dikey bir açık kapı, 304 paslanmaz çelik üretmektedir, chamber800mm-Φ2200mm'den itibaren vakum odası iç çapı üretmektedir;
2. Döner kanatlı pompa, Kök pompası ve Yağ Difüzyon Pompaları veya Moleküler Pompa Anayasası ile Vakum sistemi;
3. Kaplama sistemi, püskürtme güç kaynağını kontrol etmek için 1-2 ara frekanslı manyetizma kullanır, hedefi kontrol etmek için 1-2 çift dengeli olmayan manyetizmaya sahiptir ve 6-40 ark kaynağına sahiptir.
4. Yüksek verimlilikli darbe yanlılığı güç kaynağı;
5. Gazlaştırma sistemi, yurt içinde üretilen veya ithal gaz kütle debimetresini, gaz akış miktarı kontrolünü (gösterim) ölçeri kullanır;
6. Elektrikle kontrol edilen sistem kuruluşu elektrik devresi aşırı yüklenmiş, su beslemesini kesmiş, acousto-optics alarm cihazını ölmüş;
7. Kontrol sistemi (dokunmatik ekran + PLC), gerçek zamanlı görüntü detaylı parametre, tamamen otomatik kontrol tüm üretim süreci ve otomatik bellek teknolojik parametre
Kapı Kolu İyon Kaplama Makinesi Teknik Özellikleri
| 1. Oda | Silindirik yapı | Ön taraf açıklığı, paslanmaz çelik (S304), Kalınlık: 14mm, yüzeyinde metal tel çekme işlemi. Üst Kapak ve Bodrum: 30mm Soğutma yöntemi: su, kısmen çift kat. | 3. Kontrol ve İşletim Sistemi | PLC + Renkli Dokunmatik Ekran + Otomatik / Yarı Otomatik / Elle | |||||||
| Nihai Basınç | 7.0 × 10-4 Pa (yükleme olmadan, oda sıcaklığında boş oda) | Operatörleri ve ekipmanları korumak için çok sayıda güvenlik kilidi (su, akım vb.) | |||||||||
| Sızıntı | Makineyi kapattıktan 1 saat sonra 0.6Pa'dan az | Proses Otomasyonu ve Kontrolü; Çalışma süreçleri ve tarifler veri kaydı | |||||||||
| Pompalama Zamanı | 1 atm ila 2x10-2Pa≤15mins (yükleme olmadan, oda sıcaklığında boş oda) | Yönetici giriş platformu | |||||||||
| İç ölçü | φ1400 1600 (H) mm x | Otomatik kapanma sistemi | |||||||||
| 2. Kaplama Biriktirme Sistemi | Dönme sistemi | Planet Sürüş Yapısı | 4. Utilities Supply (Kullanıcı tarafından sağlanan) | Uzay birleştir | 20 m² * 2,8 m yükseklik | ||||||
| Raf özellikleri | Maks. Yüzey Yükü: 150kg; Hız: 1-8 rpm (ayarlanabilir) Kaplamaların formunu ve dengesini sağlamak için Vakia tarafından özel tasarım. Planet Çubuklar Adet. : CAC416, 12 çubuk x Φ130 mm standart | Su ve Gaz Temini | 1.Su 1) Su Tüketimi: 0.2-0.3MP / CM2 2) Su Akışı: ≥10L / dak 3) Su Sıcaklığı: ≤25 ℃ 2. Gaz: C2H2, O2, Ar, N2, (>>% 99.99) | ||||||||
| Vakum pompası | 1x Döner Pistonlu Vakum Pompası (Mekanik) 1x Döner Kanatlı Vakum Pompası (Tutma) 1x Kökleri Vakum Pompası 1x Difüzyon Pompası | Güç kaynağı | 3 faz, AC380V ±% 5 50HZ ； Topraklama kablosu: ＜ 3Ω | ||||||||
| Biriktirme Kaynakları | Katodik Direksiyonlu Dairesel Yay: 14 set, Boyutlar: φ100 × 40mm Vakia'nın özel tasarımı | Hava kompresörü | ≥7.5P | ||||||||
| Isıtma | Isıtıcılar, 300 ℃ ye kadar. | Hava kabı | ≥2m³ | ||||||||
| Gaz Kütle Akış Metreleri | (Ar, N2, C2H2, O2) Argon, Azot ve Ethyne, Oksijen, 4 kanal | Su soğutucu | 15P | ||||||||

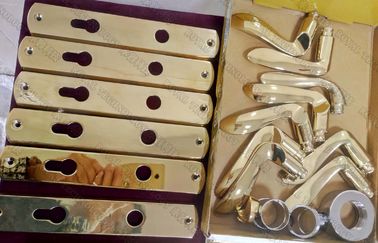

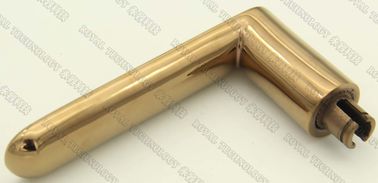

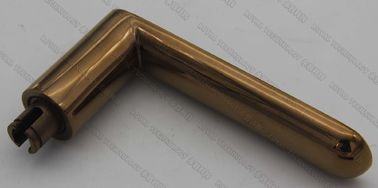

Metal kapı kolları genellikle Zamak (Zamak) veya Alüminyum Alaşımından yapılır, çeşitli renklerle güzel bir son cila vermek çok önemlidir. PVD İyon Kaplama teknolojisi bu uygulamada çok iyi kullandı. PVD kaplamadan önce uygun yüzey ön işleminden sonra, parlatma, fırçalama veya kumlama gibi; PVD kaplama sistemi çeşitli PVD renkleri verir: altın, siyah, kahverengi, gri, krom, gül altın vb.
Depolanan filmler, saf metal veya parlak renkler, güçlü yapışma ve mükemmel çizilme koruması, hızlı biriktirme oranı, iyi kırınım ile TiN, TiC, ZrN, CrN, TiAlN gibi çoklu katmanlardır.
Daha fazla özellik için lütfen bize ulaşın, size toplam kaplama çözümleri sunmaktan onur duyarız.
