Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesi / Nano İnce Film PVD Dekorasyon Yüzeyleri
PVD Nedir?
PVD (Fiziksel Buharlı Depozit'in kısa adıdır), elektrik iletken yüzeylere eşit olarak biriktirilebilen, konformal bir metal esaslı ince film üretmek için bir vakum kaplama işlemidir. Ark iyonu buharlaştırma ve magnetron MF püskürtme yöntemini kullanarak, tek bir kaplama tabakası yüzey profilini değiştirmeden geniş kapsama alanı sağlar. Bu teknik, optik medya, optik ve yarı iletken bileşenler dahil birçok elektronik endüstrisinde kullanılmaktadır.
PVD İnce Film Özellikleri

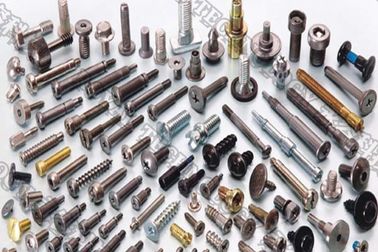

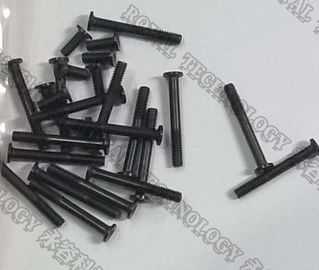

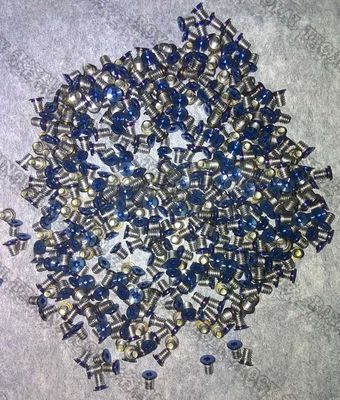

Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesi, kozmetik, elektronik ürünler, mekanik makinelerde kullanılan vidalar, cıvatalar, ezmeler, bağlantı elemanları, kapaklar gibi bağlantı elemanları ve bağlantı elemanları ile uygulanır; otomotiv endüstrileri, çeşitli Panton renkleri elde etmek için PVD teknolojisini kullanmaktadır. altın, siyah, mavi, gri, gümüş, gökkuşağı, bronz, şampanya vb.
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesi Dökme Kaynakları
Katı metal hedefin buharlaştırılması için yönlendirilmiş dairesel ark kaynakları;
Grafit ince film tabakası birikimi için 2 çift MF açkılı olmayan püskürtme katotları;
Ön tedavi için plazma alanını oluşturmak için iyon tahrik için Önyargı Güç Kaynağı;
Anot Doğrusal İyon Kaynağı Ünitesi (isteğe bağlı olarak) PACVD ve PECVD işleme;
Su moleküler yoğunlaştırma için Cryopump (Polycold) (isteğe bağlı)
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinesi Yapıları
1. Vakum Odası
2. İlerleyen Vakum Pompa Sistemi (Destek Pompası Paketi)
3. Yüksek Vakum Pompalama Sistemi (Manyetik Süspansiyon Moleküler Pompa)
4. Elektriksel Kontrol ve Çalışma Sistemi
5. Yardımcı Tesis Sistemi (Alt Sistem)
6. Biriktirme Sistemi: MF sputtering katot, MF güç kaynağı, Bias Güç Kaynağı İsteğe bağlı iyon kaynağı
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinası Performansı
1. Ultimate Vakum Basıncı: 5.0 × 10 - 6 Torr'dan daha iyi.
2. Çalışma Vakum Basıncı: 1.0 × 10 - 4 Torr.
3. Pompalama Süresi: 1 atm'den 1.0 × 10 - 4 Torr ≤ 3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalleştirme malzemesi (püskürtme + ark buharlaştırma): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, vs.
5. Çalışma Modeli: Tam Otomatik / Yarı Otomatik / Manuel
Hassas Bağlantı Elemanları PVD İnce Film Kaplama Makinası Özellikleri

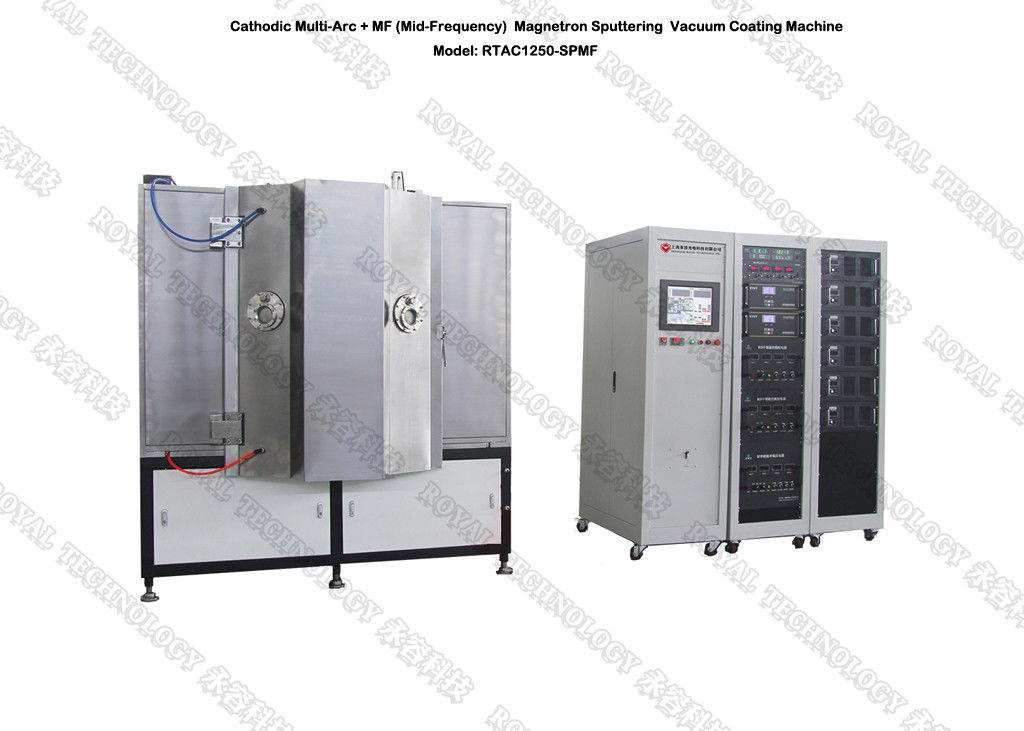

| MODEL | RTAC1250-SPMF | ||||||
| TEKNOLOJİ | MF Magnetron Püskürtme + İyon Kaplama | ||||||
| MALZEME | Paslanmaz Çelik (S304) | ||||||
| ODALI BOYUT | Φ1250 * H1250mm | ||||||
| ODA TİPİ | Silindir, dikey, 1 kapılı | ||||||
| YILDIZ ISITMA SİSTEMİ | İnce siyah film birikimi için özel tasarım | ||||||
| YERLEŞME MALZEMESİ | Alüminyum, Gümüş, Bakır, Krom, Paslanmaz Çelik, Nikel | ||||||
| ÖĞRETİM KAYNAKLARI | 2 takım MF Silindirik Püskürtme Hedefleri + 8 Yönetmeli Katodik Ark Kaynağı + İyon Kaynağı Opsiyonel | ||||||
| GAZ | MFC-4 yolu, Ar, N2, O2, C2H2 | ||||||
| KONTROL | PLC (Programlanabilir Lojik Kontrol Cihazı) + | ||||||
| POMPA SİSTEMİ | SV300B - 1 set (Leybold) | ||||||
| WAU1001 - 1 setler (Leybold) | |||||||
| D60T-1 set (Leybold) | |||||||
| Turbo Moleküler Pompalar: 2 * F-400/3500 | |||||||
| ÖN ARITMA | Önyargı güç kaynağı: 1 * 36 KW | ||||||
| GÜVENLİK SİSTEMİ | Operatörleri korumak için çok sayıda güvenlik kilitleri | ||||||
| SOĞUTMA | Soğuk su | ||||||
| GÜÇ ELEKTRİKLİ | 480V / 3 faz / 60HZ (ABD uyumlu) | ||||||
| 460V / 3 faz / 50HZ (Asya uyumlu) | |||||||
| 380V / 3 faz / 50HZ (EU-CE uyumlu) | |||||||
| AYAK İZİ | L3000 * W3000 * H2000mm | ||||||
| TOPLAM AĞIRLIK | 7.0 T | ||||||
| AYAK İZİ | (L * G * Y) 5000 * 4000 * 4000 MM | ||||||
| DEVİR SÜRESİ | 30 ~ 40 dakika (tabaka malzemesine bağlı olarak, alt tabaka geometrisi ve çevresel koşullar) | ||||||
| MAKSİMUM GÜÇ.. | 155 KW | ||||||
| ORTALAMA GÜÇ TÜKETİM (YÜRÜRLÜK) | 75 KW |
Özelleştirilmiş makine boyutları, belirtilen talep edilen ürünlere göre de mevcuttur.
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama özümleri sunmaktan onur duyar.
