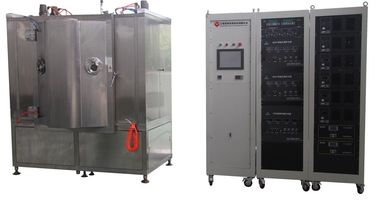

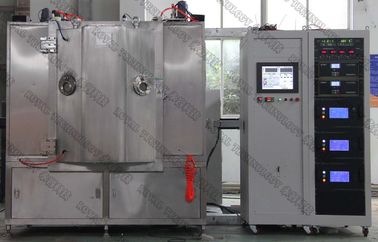

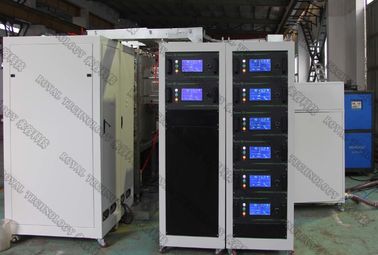

Grafit MF Magnetron Püskürtme Kaplama Makinesi, Jet Siyah Dekorasyon PVD Kaplama Ekipmanları
1 Set
MOQ
negotiable
fiyat
Graphite MF  Magnetron Sputtering Coating Machine ,  Jet Black Decoration PVD Plating Equipment
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: ÇİN MALI
Marka adı: ROYAL
Sertifika: CE
Model numarası: RTAC1250-SPMF
Vurgulamak:

small pvd coating machine

,

vacuum coating plant

Ödeme & teslimat koşulları
Ambalaj bilgileri: Uzaktan okyanus / hava ve iç nakliye için uygun, yeni kutular / kartonlar halinde paketlenmek üzere
Teslim süresi: 12 hafta
Ödeme koşulları: L / C, D / A, D / P, T / T
Yetenek temini: Ayda 6 set
Teknik Özellikler
Biriktirme Kaynakları: Yönlendirilmiş Katodik Ark + MF Püskürtmeli Katot
Tekniği: PVD, Dengeli / Dengesiz Magentron Püskürtmeli Katot
Uygulamalar: çelik hassas bağlantı elemanları, vidalar, kamera metalleri
Film Özellikleri: aşınma direnci, güçlü yapışma, dekoratif kaplama renkleri
fabrika yeri: Şanghay şehri, Çin
Dünya Çapında Hizmet: Poland - Europe; Polonya - Avrupa; Iran- West Asia & Middle East, Turkey, India
Eğitim Hizmeti: Makine çalıştırma, bakım, kaplama işlemi Reçeteler, program
Eğitim Hizmeti: Makine çalıştırma, bakım, kaplama işlemi Reçeteler, program
Garanti: Sınırlı garanti 1 yıl ücretsiz, makine için ömür boyu
Garanti: Sınırlı garanti 1 yıl ücretsiz, makine için ömür boyu
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
OEM ve ODM: mevcut, kişiye özel tasarım ve üretimi destekliyoruz
Ürün Açıklaması

Grafit PVD Vakumlu Kaplama Makinesi / Jet Siyah Dekorasyon PVD Renkli Kaplamaları

Grafit PVD Vakumlu Kaplama Makinesi Yapıları:

Biriktirme Kaynakları
Katı metal hedefinin buharlaşması için Yönlendirilmiş Dairesel Ark kaynakları;
Grafit ince film tabakası biriktirme için 2 çift MF dengesiz püskürtme katodu;
Ön arıtma için plazma alanını oluşturmak üzere iyon bombardımanına yönelik Bias Güç Kaynağı;
Anot Doğrusal İyon Kaynak Ünitesi (isteğe bağlı için) PACVD ve PECVD işleme;
Su moleküler yoğunlaşması için Cryopump (Polycold) (isteğe bağlı)
Diğer Modüller
1. Vakum Odası
2. Rouhging Vakum Pompalama Sistemi (Yedek Pompa Paketi)
3. Yüksek Vakumlu Pompalama Sistemi (Manyetik Süspansiyonlu Moleküler Pompa)
4. Elektrik Kontrol ve İşletim Sistemi
5. Yardımcı Tesis Sistemi (Alt Sistem)
6. Biriktirme Sistemi: MF püskürtme katodu, MF güç kaynağı, isteğe bağlı Bias Güç Kaynağı İyon kaynağı

Grafit PVD Vakumlu Kaplama Makinesi Performansı
1. Nihai Vakum Basıncı: 5.0 × 10 - 6 Torr'dan daha iyi.
2. Çalışma Vakum Basıncı: 1.0 × 10 - 4 Torr.
3. Pompalama Süresi: 1 atm ila 1.0 × 10 - 4 Torr≤ 3 dakika (oda sıcaklığı, kuru, temiz ve boş oda)
4. Metalleştirme malzemesi (püskürtme + Ark buharlaşması): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, vb.
5. İşletim Modeli: Tam Otomatik / Yarı Otomatik / Elle

MF Püskürtme Nedir?

DC ve RF püskürtme ile karşılaştırıldığında, Orta Frekanslı püskürtme, özellikle optik kaplamalar, güneş panelleri, çoklu tabakalar gibi yüzeylerde dielektrik ve iletken olmayan film kaplamaların film biriktirilmesi için, kaplamanın toplu üretimi için ana ince bir film püskürtme tekniği haline gelmiştir. Kompozit malzeme filmi vb.
Çok daha hızlı bir birikme oranı için MHz yerine kHz ile çalıştırıldığı için RF sıçramasının yerini almaktadır ve ayrıca DC gibi bileşik ince film biriktirme sırasında Hedef zehirlenmesini önleyebilir.

MF püskürtme hedefleri her zaman iki setle mevcuttu. İki katod, aralarında ileri geri çevrilmiş bir AC akımı ile kullanılır; bunlar, dilatektrikler üzerinde plazmaya damlayan ve düzgün ince film büyümesini önleyen ark oluşumuna neden olan ark oluşumuna neden olan yükü azaltmak için her bir geri dönüş ile hedef yüzeyi temizler. Hedef Zehirlenme dediğimiz şey bu.

Metal Grafit Dekorasyon MF Püskürtme Sistemi boyutları:
Odası iç boyutu: dia 1200 mm ~ 1600mm
Haznenin İç Yüksekliği: 1250mm ~ 1300mm

Özel 3D makine taleplerine göre makine boyutları da mevcuttur.

MF Püskürtme Sistemi RTAC1250-SPMF Teknik Özellikler

MODEL RTAC1250-SPMF
TEKNOLOJİ MF Magnetron Püskürtme + İyon Kaplama
MALZEME Paslanmaz Çelik (S304)
ODASI BOYUTU Φ1250 * H1250mm
ODASI TİPİ Silindir, dikey, 1 kapılı
YAĞLAMA SİSTEMİ İnce siyah film biriktirme için özel tasarım
MEVDUAT MALZEMESİ Aluminyum, Gümüş, Bakır, Krom, Paslanmaz Çelik,
Nikel
MEVDUAT KAYNAĞI 2 takım MF Silindirik Püskürtme Hedefleri + 8 Yönlendirilmiş Katodik Ark Kaynakları + İsteğe Bağlı İyon Kaynağı
GAZ MFC-4 yolu, Ar, N2, O2, C2H2
KONTROL PLC (Programlanabilir Mantık Denetleyici) +
POMPA SİSTEMİ SV300B - 1 set (Leybold)
WAU1001 - 1 set (Leybold)
D60T - 1 set (Leybold)
Turbo Moleküler Pompalar: 2 * F-400/3500
ÖN ARITMA Önyargı güç kaynağı: 1 * 36 KW
GÜVENLİK SİSTEMİ Operatörleri korumak için çok sayıda güvenlik kilidi
SOĞUTMA Soğuk su
GÜÇ ELEKTRİK 480V / 3 faz / 60HZ (ABD uyumlu)
460V / 3 faz / 50HZ (Asya uyumlu)
380V / 3 faz / 50HZ (AB-CE uyumlu)
AYAK İZİ L3000 * W3000 * H2000mm
TOPLAM AĞIRLIK 7,0 T
AYAK İZİ (L * G * Y) 5000 * 4000 * 4000 mm
DEVİR SÜRESİ 30 ~ 40 dakika (alt tabaka malzemesine bağlı olarak,
substrat geometrisi ve çevre koşulları)
MAKSİMUM GÜÇ.. 155 KW
ORTALAMA GÜÇ
TÜKETİM (YAKLAŞIM)
75 KW




Grafit PVD Vakumlu Kaplama Makinesi , metal parçalarda, paslanmaz çelik nesnelerde genel grafit, jet siyahı, mavi renk vb. Süslemelere entegre çoklu biriktirme kaynak makinesidir. Özellikle aşağıdaki gibi birinci sınıf lüks ürünler için kullanılır: elektronik ürünler: akıllı telefon, kamera, dizüstü bilgisayar, golf, kaşık, çatal, bıçak, kapı kolu, musluklar; parmak yüzükleri, kolyeler, kulak yüzükleri, bilezikler, kol saatleri vb. takılar






Daha fazla özellik için lütfen bize ulaşın, size toplam kaplama çözümleri sunmaktan onur duyarız.
