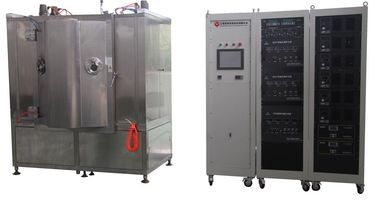

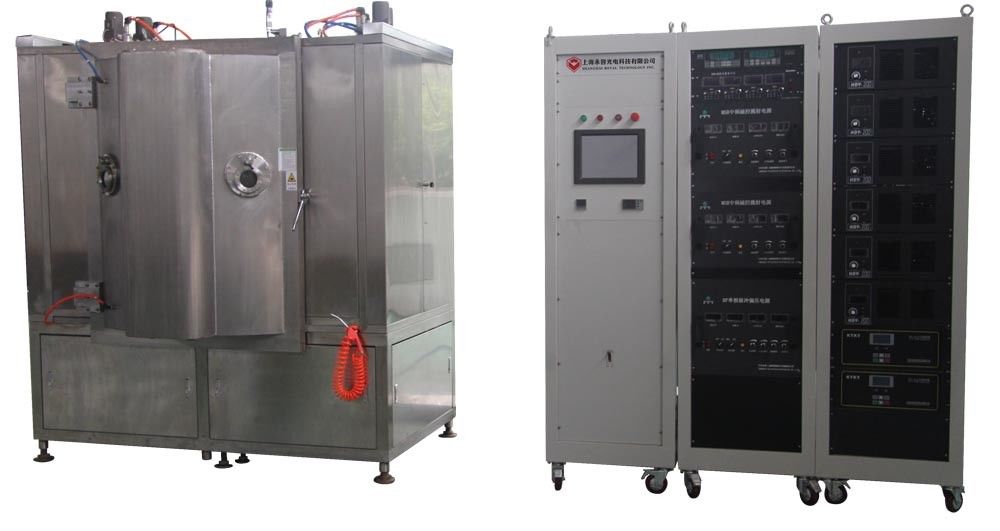

Paslanmaz Çelik Kasa IP Altın Kaplama Makinesi / PVD Ark Vakum Kaplama Sistemi

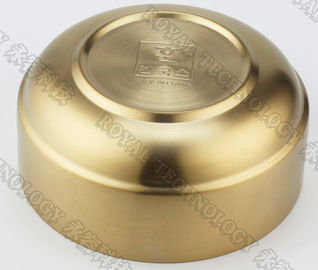

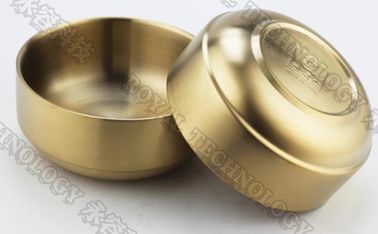

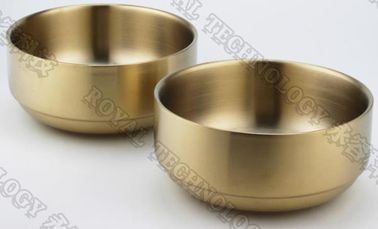

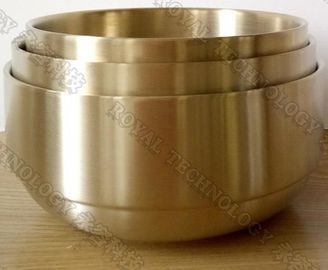

Paslanmaz Çelik Kase IP Altın Kaplama Makinesi
1. Vakum odası dikey bir açık kapı, 304 paslanmaz çelik üretir, vakum odası iç çapı φ1000mm-Φ2200mm;
2. Döner kanatlı pompa, kök pompa ve Yağ Difüzyon Pompaları veya Moleküler Pompa Anayasası ile vakum sistemi;
3. Kaplama sistemi püskürtme güç kaynağını kontrol etmek için 1-2 ara frekanslı manyetizma kullanır, hedefi kontrol etmek için 1-2 çift dengelenmemiş manyetizma içerir ve 6-40 ark kaynağı vardır.
4. Yüksek verimli pulse bias güç kaynağı;
5. Gazlaştırma sistemi, yurtiçinde üretilen veya ithal gazlı kütle akış ölçerini, gaz akış miktarı kontrol (gösteri) sayacını kullanır;
6. Elektrikle kontrol edilen sistem kurulumu devresi aşırı yüklenmiş, su kaynağını keserek akusto-optik alarm cihazını kesiyor;
7. Kontrol sistemi (dokunmatik + PLC), gerçek zamanlı detaylı parametre görüntüleme, tüm üretim sürecini tamamen otomatik kontrol etme ve otomatik bellek teknolojik parametresi
Paslanmaz Çelik Kase IP Altın Kaplama Makinesi Özellikleri
model | RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
Oda içi ebat | 1000x800mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
Güç kaynağı türü | Ark güç kaynağı, filament güç kaynağı, darbeli öngerilim güç kaynağı | ||||||||||
Vakum odasının yapısı | Dikey ön kapı yapısı, arka hava egzoz sistemi ve çift katlı su soğutma odası | ||||||||||
Vakum odasının malzemesi | paslanmaz çelik 304 / 316L | ||||||||||
Nihai vakum | 6.0x10 -4 Pa (boşaltma, temiz, kurutma odası) | ||||||||||
Vakum Pompalama Hızı | atmosfere 8.0 * 10 -3 Pa ≤15 dakika | ||||||||||
Vakum pompalama sistemi | Difüzyon pompası veya moleküler pompa + Kök pompası + Mekanik pompa + Pompa tutma (özel model müşterinin gereksinimlerine göre seçilebilir) | ||||||||||
Ark kaynağı | 6 birim veya 8 adet | 8 birim veya 10 adet | 10 birim veya 12 adet | 14 birim veya 16 ünite | 16 birim veya 18 adet | ||||||
Önyargı güç kaynağı | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50kW / set | ||||||
Sürüş Modeli | Gezegensel devrim ve dönüş, değişken frekans hızı ayarı (kontrol edilebilir ve ayarlanabilir) | ||||||||||
Isıtma sistemi | Kontrol edilebilir ve oda sıcaklığından 450 ° C'ye ayarlanabilir (PID sıcaklık kontrolü) | ||||||||||
MFC | 3-yollu veya 4-yollu proses gaz akış kontrol ve görüntüleme sistemi, seçmeli otomatik gazlama sistemi | ||||||||||
Soğutma sistemi | Su devridaim soğutma modu, soğutma suyu kulesi veya endüstriyel su soğutucu veya derin soğutma sistemi. (Müşteriler tarafından sağlanmaktadır) | ||||||||||
Kontrol modu | Manuel / otomatik entegrasyon modu, dokunmatik ekran işlemi, PLC veya bilgisayar kontrolü | ||||||||||
Toplam güç | 30KW | 35kW | 45KW | 60KW | 75KW | ||||||
Alarm ve koruma | Alarm suyu kıtlığı, aşırı akım ve aşırı gerilim, açık devre ve diğer anormal pompa, hedef vb. Koşulları ve ilgili koruma önlemlerini ve elektrik kilitleme fonksiyonunu yürütün | ||||||||||
Ekipman bölgesi | W2.5m * L3.5m | W3m * L4M | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
Diğer teknik parametreler | Su Basıncı ≥0.2MPa, Su Sıcaklığı ≤25 ° C, Hava Basıncı 0.5-0.8MPa | ||||||||||
Uyarılar | Kaplama ekipmanının spesifik konfigürasyonu, kaplama ürünlerinin proses gerekliliklerine göre tasarlanabilir |
Daha fazla özellik için lütfen bizimle iletişime geçin, Royal Technology size toplam kaplama özümleri sunmaktan onur duyar.
